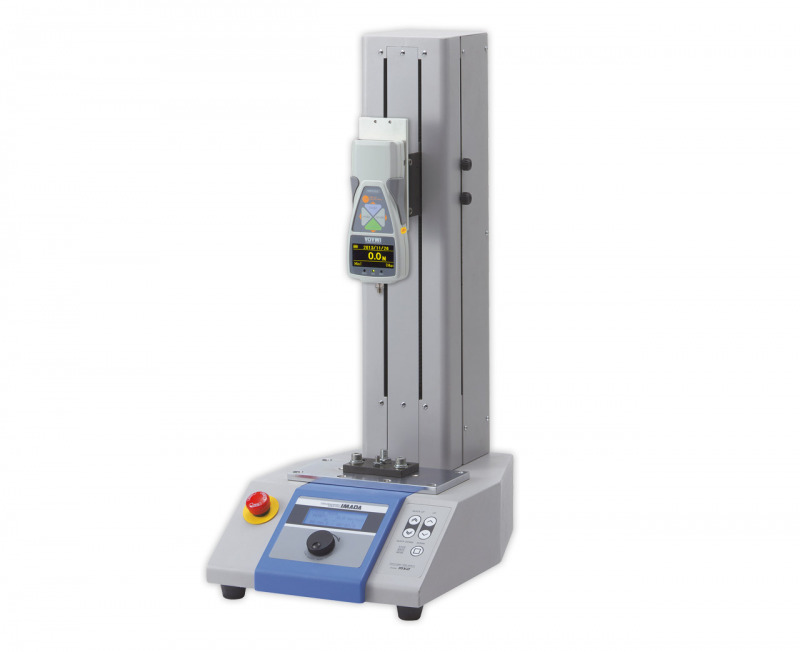

MX2 Banc de test motorisé de haute performance


Le banc de test motorisé MX2 offre les fonctions avancées de test de force suivantes :

  • Contrôle de vitesse numérique,
  • Contrôle de la minuterie
  • Compteur de cycle

Un seul banc pour à la fois des tests de tension (traction) et de compression (poussée)

Le banc de test motorisé MX2 intègre sur sa base un écran LCD, facile à lire. Utilisez le cadran à programmes intuitifs pour régler le mode, la vitesse, la durée du test, le nombre de cycles ainsi que pour modifier d'autres paramètres de test disponibles. Grâce à de nombreux paramètres de test personalisables, le banc de test peut être utilisé pour une variété de tests comprenant : tests destructifs, tests non destructifs, tests de limites à une valeur de force, tests de cycles et plus encore.

En outre, certaines conditions de test telle que la vitesse de déplacement sont réglées de manière numérique. Votre test de force devient alors très reproductible.

Fonctionnement simple
Pour effectuer le test, vous devez uniquement appuyer sur le bouton.
Le dynamomètre se déplace entre les boutons limites situés sur le côté de la colonne selon le réglage ou à la vitesse la plus rapide.

Réglage rapide pour les conditions de test
La série MX2 est capable de régler, en numérique, la vitesse de déplacement, la minuterie de pause, le compteur de répétition en tournant et appuyant sur le cadran et sur le bouton.
La distance de déplacement est réglable en positionnant les boutons de limite.

Options disponibles*
-Option S
Fournit une échelle de longueur.
(Lorsque la mesure de force-déplacement est nécessaire, voir option FA.)

-Option L
Fournit une course plus longue de 200 mm ou 300 mm par rapport au modèle standard (selon le modèle).

-Option V
Modifie la vitesse supérieure ou inférieure.

-Option CN
Fournit un connecteur I/O. Idéal pour des signaux d'entrée et de sortie vers/à partir d'un appareil externe.
(Voir pdf : exemples d'application)

-Option FA
Fournit une échelle linéaire sur le banc de test. Une mesure de force-déplacement est possible, en utilisant un dynamomètre numérique de série ZTA

(*Toutes les options, y compris l'option FA mentionnée sont installées en usine.)

Des tests non destructifs de contrôle de force sont également faciles à régler et à programmer. Connectez un dynamomèwtre de série ZTS ou ZTA au banc de test MX2 pour activer les deux modes de contrôle de force et la prévention conditionnelle de surcharge.

Maintien la force entre les limites hautes/basses

La vitesse initiale est contrôlée par le réglage de la vitesse de démarrage. La commande de force s'active lorsque la force appliquée dépasse la limite basse (et inférieure à la limite haute) sur le dynamomètre de série ZT. La tête transversale maintient la force entre les limites basses et hautes pendant la durée spécifiée puis revient à la position de départ.

Augmentation de la force vers la limite supérieure puis arrêt
La vitesse initiale est contrôlée par le réglage de la vitesse de démarrage. Lorsque la force appliquée atteint la limite basse du dynamomètre de série ZT, le banc de test engage le réglage de la vitesse de mesure. L'appareil s'arrête lorsque la force appliquée atteint la limite supérieure du dynamomètre de série ZT. Idéal pour des tests non destructifs ou de fluage. Le cycle est répété jusqu'à ce que la limite du compteur soit atteinte.

Disponible en 3 capacités :

  • MX2-110 - 50 kg / 500 N
  • MX2-275 - 125 kg / 1250 N
  • MX2-550 - 250 kg / 2500 N



Chaque capacité est également disponible avec 3 configurations de vitesse :

  • 10-305 mm/min: Vitesse standard
  • 20-600 mm/min: Vitesse rapide (en option)
  • 3 - 90 mm/min: Vitesse lente (en option)

Caractéristiques
  • Programmes et menus, faciles à utiliser, mode de contrôle, vitesse, minuterie et cycles
  • Possibilité de régler des temps de pause chaque 0.1 s et jusqu'à 99 min et 59.9 s
  • Un banc pour, à la fois, des tests de compression (poussée) et de tension (traction)
  • Fonctionnement contrôlé par la force avec des dynamomètres de séries ZT
  • Prévention contre les surcharges
  • Ultra rigide, déviation de 0,5 mm à la charge maximale
  • Manuel, incrémentation, cycle unique, cycle continu et contrôle de la force (avec dynamomètres de séries ZT) sélectionnable
  • Compter ou configurer le nombre de tests: 65535 fois au maximum

Photo à 360 degrés

Spécifications
CapacitéMX2-110: 50 kg / 500 N
MX2-275: 125 kg / 1250 N
MX2-550: 250 kg / 2500 N
DégagementMX2-110: 230 mm
MX2-275: 290 mm
MX2-550: 290 mm
Vitesse de déplacementVitesse standard : 10-305 mm/min
Vitesse rapide : 20-600 mm/min (option)
Vitesse lente :  3-90 mm/min (option)
Dynamomètres compatiblesDynamomètres de série ZT
Température de fonctionnementDe 0 à 40 °C
Humidité de fonctionnement35-70%, éviter la condensation
PoidsMX2-110: 19 kg
MX2-275: 26 kg
MX2-550: 26 kg
Garantie2 ans

Téléchargements

Produits associés

ZT Dynamomètre numérique avec affichage luminescent EL

br>
  • Écran EL électroluminescent très visible dans des lieux sombres
  • Capacité jusqu’à 5000 N/Kg (pousser/tirer)
  • Les unités kgf, lbf et N sont sélectionnables

Plus de détails

ZT Dynamomètre numérique avec affichage luminescent EL

ESM303 Banc de test motorisé avec contrôle PC

br>
  • Réglage de la vitesse sélectionnable
  • Entraîné par un moteur pas à pas, produisant un fonctionnement souple et silencieux avec aucune variation de la vitesse en fonction de la charge

Plus de détails

ESM303 Banc de test motorisé avec contrôle PC

Dimensions
Dimensions-MX2


Kit complet

La livraison comprend :

  • Banc de test MX2 (sans le dynamomètre)
  • Câble d'alimentation
  • Adaptateur de montage
  • Plaque de montage de dynamomètre de grande capacité (uniquement pour MX2-1000N)
  • Petite plaque de montage de dynamomètre (uniquement pour MX2-2500N)
  • Couverture
  • Manuel d'utilisation


Achetez maintenant
Produits

Nom du produit
Prix
Quantité
135646
MX2-500N Motorized, *stroke 235 mm, manual and automtic operation, max. capacity 500 N
€ 2.827,00
135647
MX2-500N-S Motorized Vertical Test Stand - High performance
€ 3.590,00

Accessoires

Nom du produit
Prix
Quantité
135648
CB-518 - Force Control Cable, ZTA or ZTS to MX2
€ 200,00
Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
