9 plages de mesures jusqu'à 1000 N
Mesure la force de traction et de compression

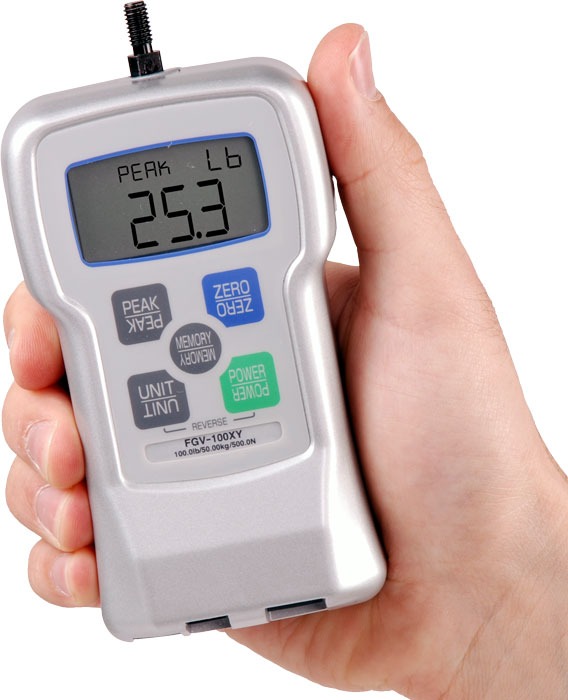

Les dynamomètres de série FGV-XY sont des instruments de pointe avec de nombreuses caractéristiques comprenant un port USB, un affichage réversible et un boîtier solide en métal. Chaque instrument est livré dans un kit complet comprenant une série d'embouts permettant de mesurer des forces dans de nombreuses applications industrielles. Tous les modèles disposent d'une mémoire de 1000 valeurs, facilement téléchargeable par le port USB vers un PC en utilisant le logiciel et le câble qui sont fournis.
Les valeurs de force mesurées peuvent être transférées en continue et en temps réel ou téléchargées, une fois le test terminé. En plus, les ports RS-232C et analogiques sont également fournis afin d'offrir au FGY-XY le maximum de flexibilté pour le transfert et l'enregistrement des données. Les mesures statistiques sont automatiquement calculées et stockées; elles peuvent être affichées à l'écran ou téléchargées. Les statistiques comprennent le maximum, le minimum, la moyenne et l'écart-type.
Les caractéristiques du FGV-XY sont adaptées pour son utilisation dans de nombreuses industries et applications comprenant le contrôle qualité, les essais sur les biens de consommation en fin de production, la R&D, les essais de traction sur des câbles, le sertissage de fil, de détente, les pédales.
Le pilote/pilote USB du FGV-XY n'est pas encore compatible avec Windows 10, le logiciel fourni est compatible. Une solution de contournement consiste à utiliser le câble de sortie RS232 (FGV-RS232) avec un adaptateur USB vers RS232 en option. (USB RS232 ADAP)
| Model | Ranges | Résolution | |||
| FGV-0.5XY | 2 N 200 g 8 oz 0.5 lb | 0.001 N 0.1 g 0.01 oz 0.001 lb | |||
| FGV-1XY | 5 N 500 g 16 oz 1 lb | 0.001 N 0.1 g 0.01 oz 0.001 lb | |||
| FGV-2XY | 10 N 1000 g 32 oz 2 lb | 0.01 N 1 g 0.01 oz 0.001lb | |||
| FGV-5XY | 20 N 2 kg 5 lb | 0.01 N 0.001 kg 0.001 lb | |||
| FGV-10XY | 50 N 5 kg 10 lb | 0.01 N 0.001 kg 0.01 lb | |||
| FGV-20XY | 100 N 10 kg 20 lb | 0.1 N 0.01 kg 0.01 lb | |||
| FGV-50XY | 200 N 20 kg 50 lb | 0.1 N 0.01 kg 0.01 lb | |||
| FGV-100XY | 500 N 50 kg 100 lb | 0.1 N 0.01 kg 0.1 lb | |||
| FGV-200XY | 1000 N 100 kg 200 lb | 1 N 0.01 kg 0.1 lb |
| Modes de mesure : | Temps réel, pic de compression et pic de traction |
| Rafraichissement de l'écran : | Sélectionnable par l'utilisateur : 1, 2, 3, 5, 10, 20 fois par seconde |
| Taux d'échantillonnage : | 1000 fois par seconde (1000 Hz/1 kHz) |
| Précision : | ± 0,2 % de l'échelle complète |
| Dérive de température : | Gain : ± 0.01 % LOAD / Zero : ± 0.01 % / R.C. / La dérive du point zéro peut être annulée avec la fonction tracking. |
| Affichage : | Affichage principal : 4-chiffres de 12 mm de haut, réversible Affichage des unités : 3 chiffres de 7 mm de hauteur Autres affichages : "LO BAT" (faible batterie), "BAT" (piles en recharge), "OVR" (surcharge), "Peak" (pic mémorisé) |
| Surcharge : | 200 % de l'échelle totale Sur le modèle FGV-200XY : 150 % de l'échelle totale |
| Tracking (suivi) : | Sélectionnable par l'utilisateur (on/off) |
| Port USB : | Permet la communication entre le FGY-XY et le logiciel du PC avec ToriemonUSB via le câble USB (inclus) |
| Sortie RS-232 : | Permet la communication entre le FGY-XY et les instruments RS-232. Le câble RS-232C est un accessoire en option. |
| Sortie analogique : | ± 1 V, précision est de ± 50 mV par un convertisseur A/D 12 bit. Le ZERO affecte cette sortie et est rafraichi 1000 fois/s. La charge est >10k Ohms |
| Sortie surchage/ comparateur : | Sortie collecteur ouverte (Max DC30 V/5 mA). |
| Alimentation : | Piles rechargeables Ni-Cad ou adaptateur courant. Utilisable pendant la charge |
| Durée de fonctionnement : | Approx. 8 heures après la charge complète. Durée de charge : 16 heures max |
| Arrêt automatique : | Par défaut 10 minutes. Peut être déactivée. Automatiquement désactivé en utilisation sur le secteur. |
| Fonction mémoire : | Mémorisation en continue : 1000 points de données, mémorisation simple : 100 points de données, mémoire standard : 50 points de données, fonctions statistiques (max, minimum, pic, moyenne, écart-type) |
| Fonction comparateur : | Sélectionnable par l'utilisateur : faible et haute (HI et LO) |
| Plage de température : | De 0 à 40 °C (de - 32 à 104 °F) |
| Plage d'humidité : | De 35 à 85 % HR |
| Poids : | Approx. 450 g Sur modèle FGV-200XY : Approx. 500 g |
| Dimensions : | 147 mm (L) x 75 mm (l) x 38 mm (h) |
| Accessoires (inclus) : | Adaptateur/chargeur AC, mallette de transport, crochet, burin, plat, entaillé, pendentif, conique, adaptateur filetage, barre d’extension, câble USB |
| Logiciel : | Logiciel d’application (version USB) : disponible gratuitement sur www.shimpoinst.com/software. |
