Stroboscope LED haute performance pour fixation stationnaire avec un flux lumineux puissant pour un éclairage uniforme

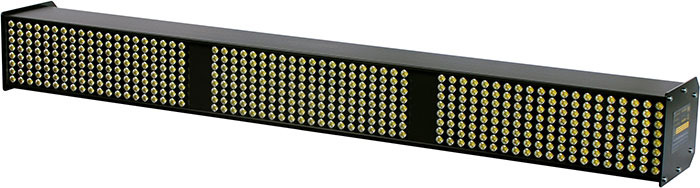

Le nouveau stroboscope d'inspection Checkline LS-36-LED a été développé pour être fixé et convient à divers travaux d'inspection optique.
480 LED à haute performance sont disposées dans une matrice 60 x 8 permettant des images lumineuses et nettes avec une distribution lumineuse uniforme pour des largeurs de bande allant jusqu'à 1200 mm et plus. Pour les bandes au delà de 1200 mm, ils peuvent être couvertes par une connexion en série de deux stroboscopes ou plus. Dans ce cas, une synchronisation parfaite est obtenue en transmettant le signal de déclenchement à l'aide d'un câble de connexion.
Le LS-36-LED incorpore les dernières lumières LED haute performance disponibles dans l'industrie, qui n'ont pas besoin d'être remplacées pendant toute la durée de vie du produit. La zone d'éclairage particulièrement large, l'excellente intensité lumineuse et le fonctionnement silencieux caractérisent ce stroboscope. Ce stroboscope est convenable même pour les applications industrielles les plus difficiles avec des conditions d'éclairage très défavorables. Il est particulièrement adapté à une utilisation continue, comme dans l'industrie de l'impression, l'industrie de transformation de l'acier ou dans les usines d'impression d'étiquettes.
Abantages du LES-36-LED:
Rendement lumineux élevé: 480 LED haute performance permettent un éclairage uniforme lors de divers travaux d'examen.
Mise au point élevée: avec une durée de flash réglable de 1 à 1000 µsecondes, vous pouvez facilement trouver l'équilibre parfait entre l'intensité lumineuse et la netteté de l'image
Réglage flexible pour toutes les applications: le stroboscope peut être contrôlé directement par le signal de déclenchement de votre système sans autres réglages ou unités de contrôle. Si vous utilisez plusieurs signaux de déclenchement en même temps, vous pouvez facilement choisir entre eux en utilisant un interrupteur sur le côté.
Module de contrôle du flash LS-FCM: un moyen simple et peu coûteux de contrôler la fréquence du flash. Ce module de commande doit simplement être branché sur l'une des deux entrées à l'arrière de l'appareil.
Contrôle du stroboscope LS-SCU: Pour régler la fréquence du flash, le déphasage, le temps de retard et le diviseur de déclenchement. Cet appareil est connecté au flash par un câble et fonctionne comme une télécommande lorsque le flash est hors de portée.
| Modèle: | Led's: | Taille du réseau de lumière: | Limunosité (pic): | Largeur boîtier: |
|---|---|---|---|---|
| LS-5-LED | 80 | 10 x 8 | 6000 Lux | 150 mm (6 inch) |
| LS-9-LED | 120 | 15 x 8 | 7500 Lux | 230 mm (9 inch) |
| LS-9-LED-WB | 120 | 5x8 (3x) | 7500 Lux | 440 mm (17 inch) |
| LS-18-LED | 200 | 25 x 8 | 9000 Lux | 440 mm (17 inch) |
| LS-36-LED | 480 | 60 x 8 | 14000 Lux | 948 mm (37 inch) |
| LEDs: | 480 |
| Plage de fréquence: | 0 - 120 000 FPM (clignote par minute) |
| Alimentation: | 24V DC (21.6….26.4VDC) / 3.0A (72 Watts) Alimentation CA universelle INCLUSE |
| Entrée du déclencheur externe: | 3 - 30 V / max. 5 mA Optocoupleur sans potentiel |
| Sortie déclencheur: | Pour la connexion parallèle de plusieurs stroboscopes |
| Intensité de la lumière: | Réglable |
| Intensité lumineuse flash unique: | 1.4 Mega-Lux / 30 cm / 12" |
| Zone d'éclairage: | 30 x >100 cm/12 x > 40" |
| Propagation de la lumière: | 2 mètres de largeur (78 ") à 60 cm (24") de distance de la bande |
| Couleur du flash: | Approx. 5,000 - 8,300 K |
| Materiau boîtier: | Aluminium |
| Dimension: | 948 mm x 130 mm x 112 mm |
| Poids: | 4.200 g |
| Température ambiente: | 0 - 40 °C |
| Température de stockage: | -25 - 70 °C |
| Humidité: | max. 95% sans condensation |
| Trous de montage: | Situé sous le boîtier: (1) 1/4 - 20UNC au centre |
| Garantie: | 1 an |
