Mesureur d'épaisseur à ultrasons

Appareils de mesure d’épaisseur par ultrasons – Comment choisir le bon modèle

Nos jauges d’épaisseur de paroi par ultrasons permettent une mesure non destructive depuis un seul côté et sont utilisées dans des applications allant de l’inspection de la corrosion au contrôle de précision des parois minces. Le choix du modèle approprié dépend du matériau, du revêtement, de l’état de surface et des fonctionnalités requises.

Plage de mesure

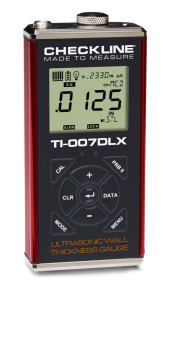

Pour les matériaux homogènes à partir de 0,15 mm, optez pour un modèle de précision tel que le TI-007X, qui utilise une sonde à ligne de retard (delay-line) pour des lectures haute résolution. Si vous travaillez avec des matériaux plus épais jusqu’à 254 mm, des modèles comme le TI-25MX ou le TI-CMX sont plus adaptés, offrant une large compatibilité avec différents capteurs.

Résolution

Pour les applications nécessitant des mesures ultra précises, comme les matériaux minces, la série TI-007X offre une résolution de 0,001 mm. La plupart des modèles standards offrent une résolution de 0,01 mm, suffisante pour des inspections générales.

Mesure sur matériaux revêtus

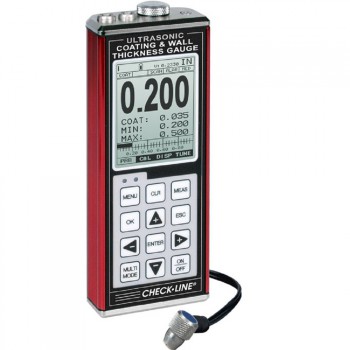

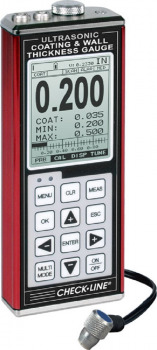

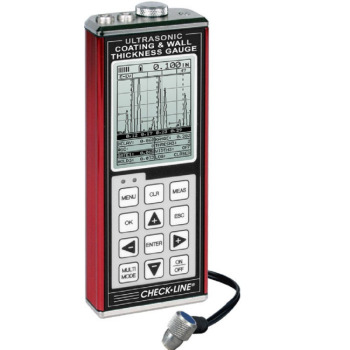

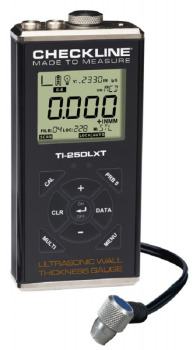

Si vous devez mesurer des surfaces peintes ou revêtues sans enlever le revêtement, choisissez un appareil prenant en charge le mode Écho-Écho, comme le TI-25DLXT, le TI-MMX ou la série TI-CMX. Ces modèles permettent d’obtenir des mesures précises de l’épaisseur de paroi à travers la peinture ou les revêtements.

Stockage des données

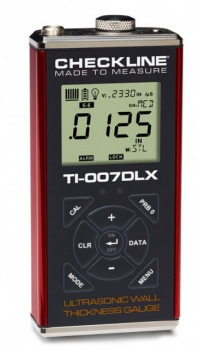

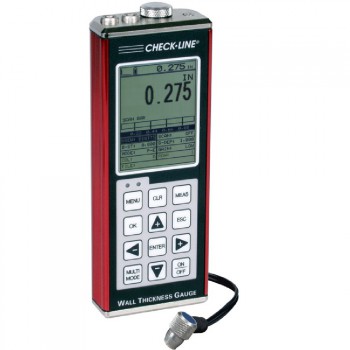

Lorsque vous devez enregistrer des mesures pour une analyse ultérieure, les modèles avec mémoire intégrée tels que le TI-007DLX, le TI-25DLXT ou le TI-MMX-DL sont idéaux. Ces appareils peuvent stocker des milliers de mesures et permettent un transfert USB pour une exportation facile des données.

Fonctions avancées

Pour des applications exigeantes, envisagez des modèles dotés de :

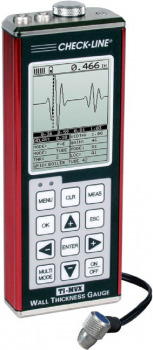

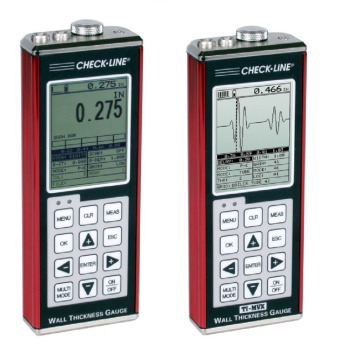

A-Scan / B-Scan : Pour une analyse visuelle de la forme d’onde ou des coupes transversales (ex. : TI-MVX, TI-CMXDLP)

Gain et vitesse du son réglables : Pour les matériaux difficiles ou un meilleur contrôle (ex. : TI-007X, TI-MMX)

Écran couleur : Pour une meilleure lisibilité et analyse (ex. : TI-CMXDLP-C)

Modèles spécialisés

Certaines jauges sont conçues pour des cas spécifiques au-delà des applications standard d’épaisseur de paroi :

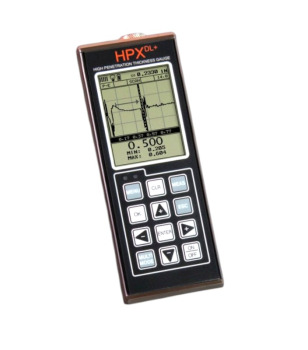

• HPX-DLP : Conçu pour une pénétration élevée dans des matériaux complexes tels que les pièces moulées, le caoutchouc, la fibre de verre, les composites (FRP) et le plomb. Offre des fréquences de 0,5 à 10 MHz et un traitement de signal optimisé.
• PR-9 : Testeur sonique compact idéal pour les ateliers automobiles et de compétition, avec des mesures rapides sur l’acier, l’aluminium et d’autres métaux. Particulièrement adapté pour la cartographie des tubes et panneaux de châssis.
• PR-8V : Ajoute les modes Écho-Écho et B-Scan aux fonctionnalités du PR-9, permettant des inspections précises à travers les revêtements et une meilleure analyse structurelle.

Besoin de conseils ? Notre équipe technique se fera un plaisir de vous aider à choisir la jauge d’épaisseur par ultrasons la plus adaptée à vos besoins de mesure et à votre type d’application.
