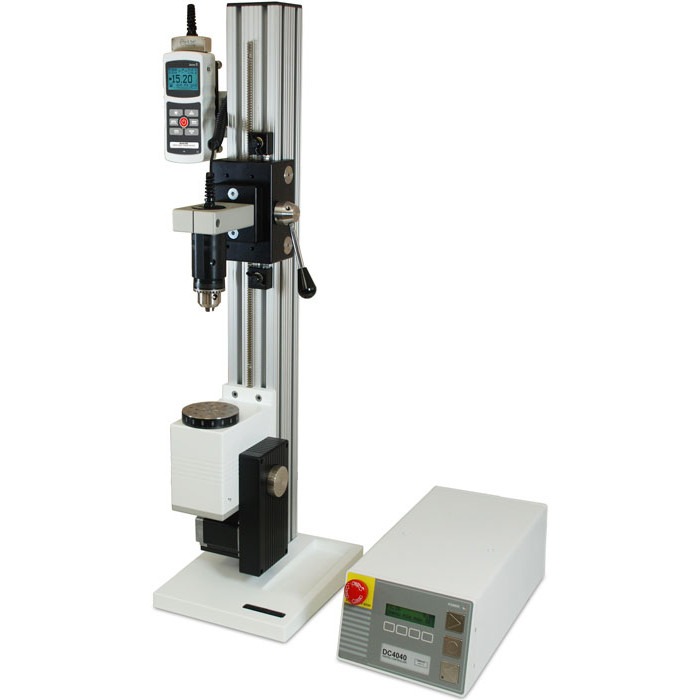

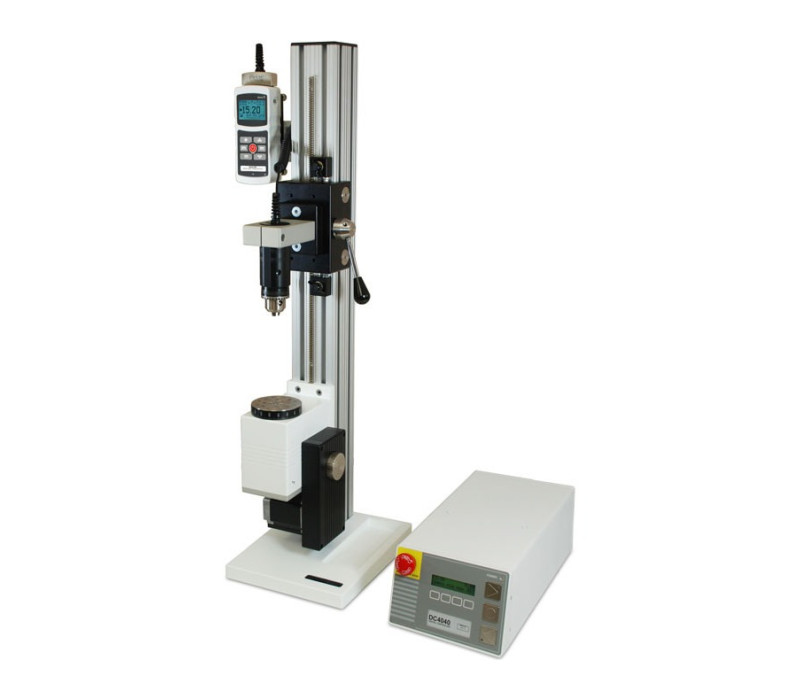

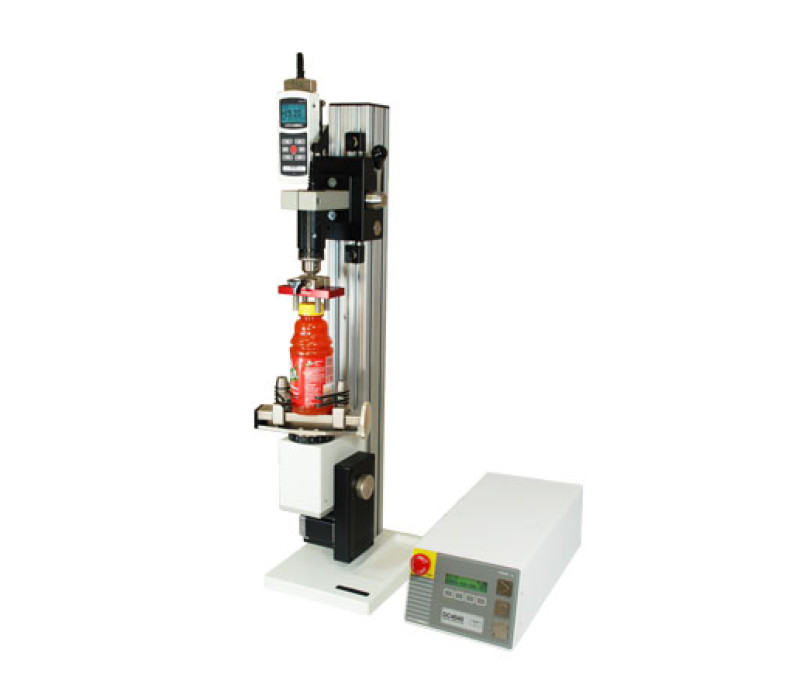

TSTM-DC Banc perfectionné motorisé de test de couple

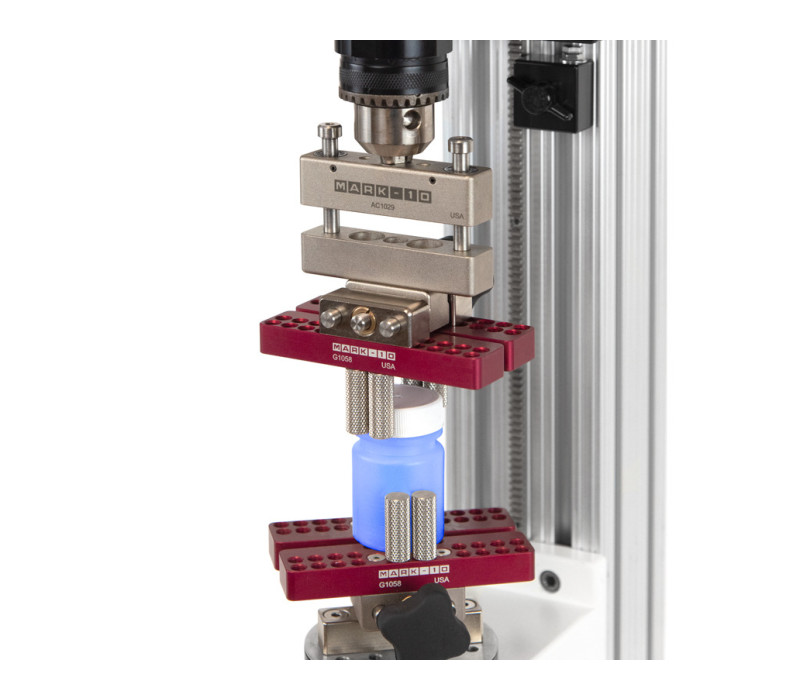

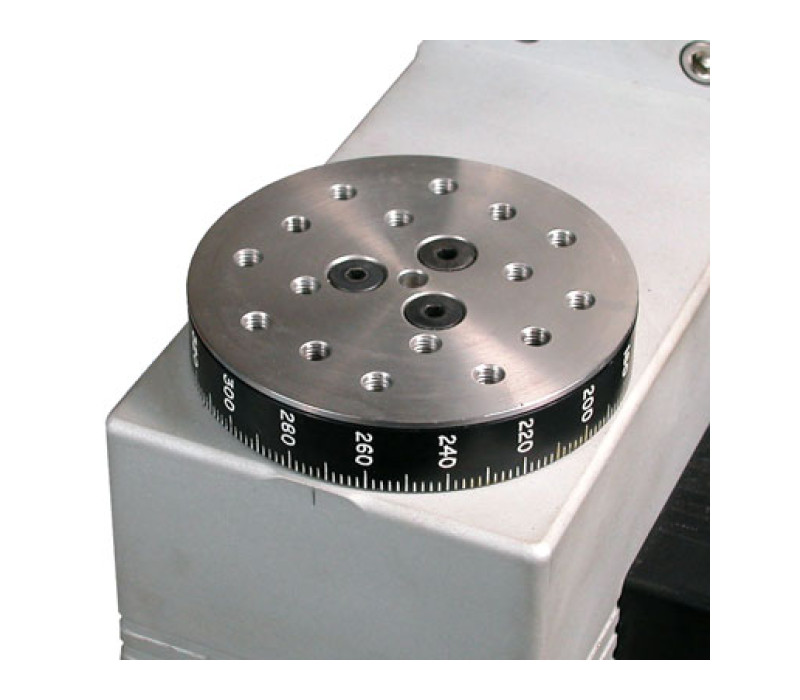

Le banc d'essai de couple avancé TSTM-DC offre des capacités allant jusqu'à 22 Nm dans un système modulaire. Le couple et l'angle de rotation sont mesurés.Des trous filetés universels, des capteurs interchangeables et une large gamme de poignées et de dispositifs de test permettent au TSTM-DC de s'adapter à une grande variété de scénarios de test.
6 modèles sont disponibles:
TSTM-DC: version verticale, capacité 11,5 Nm, plage de vitesse 0,01 - 15 tr / min

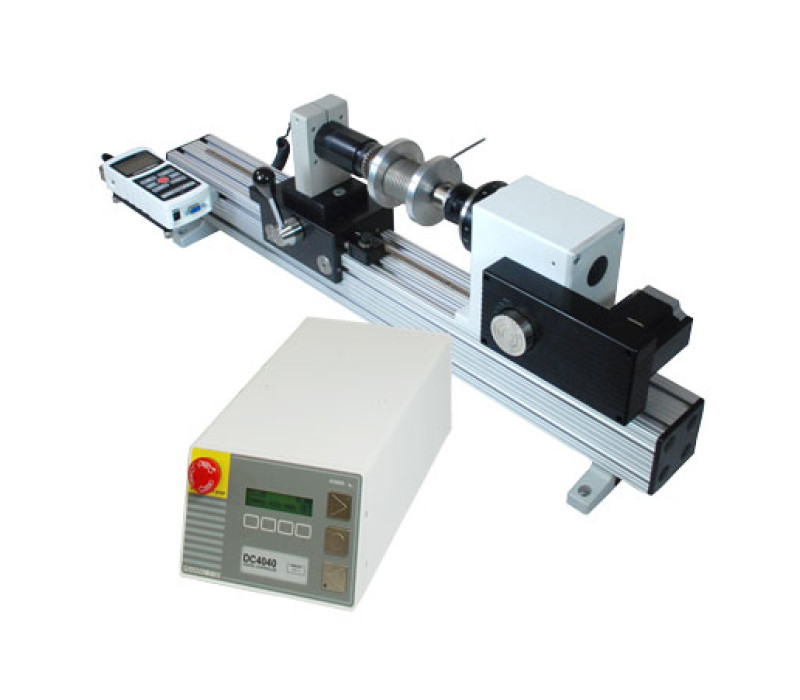

TSTMH-DC: conception horizontale, capacité 11,5 Nm, plage de vitesse 0,01 - 15 tr / min
TSTM-DC-1: version verticale, capacité 22 Nm, plage de vitesse 0,01 - 15 tr / min
TSTMH-DC-1: conception horizontale, capacité 22 Nm, plage de vitesse 0,01 - 15 tr / min
TSTM-DC-2: version verticale, capacité 11,5 Nm, plage de vitesse 0,04 - 60 tr / min
TSTMH-DC-2: version horizontale, capacité 11,5 Nm, plage de vitesse 0,04 - 60 tr / min
Le couple maximal diminue proportionnellement à la vitesse.
Exemples:
- Couple maximal à 60 tr / min = 2,8 Nm
- Couple maximal à 30 tr / min = 5,6 Nm
Le banc d'essai TSTM offre la possibilité d'un contrôle complet via un ordinateur, des limites d'angle programmables, des cycles programmables, un retour automatique, une protection par mot de passe et d'autres fonctions.
Veuillez noter que le TSTM-DC est un pur banc d'essai. Pour un système de mesure de couple complet, vous avez besoin d'un capteur de couple et d'un dispositif d'affichage en plus. Les articles correspondants se trouvent également dans notre gamme. Nous sommes à votre disposition pour vous assister dans la composition du système dont vous avez besoin..
- Précision de la vitesse : ± 0.2 % du réglage
- Le TSTM-DC est fourni avec un jeu de clés
- Pas de variation de la vitesse avec la charge
- Charge max .: 22 Nm / 11,5 Nm selon le modèle
- Plage de vitesse: 0,01 - 15,00 RPM (0,05-90 ° / s) / 0,04 - 60 RPM (0,2 - 360 ° / s) selon le modèle
- Certifié CE
Les bancs d'essai TSTM-DC sont livrés avec les accessoires suivants:

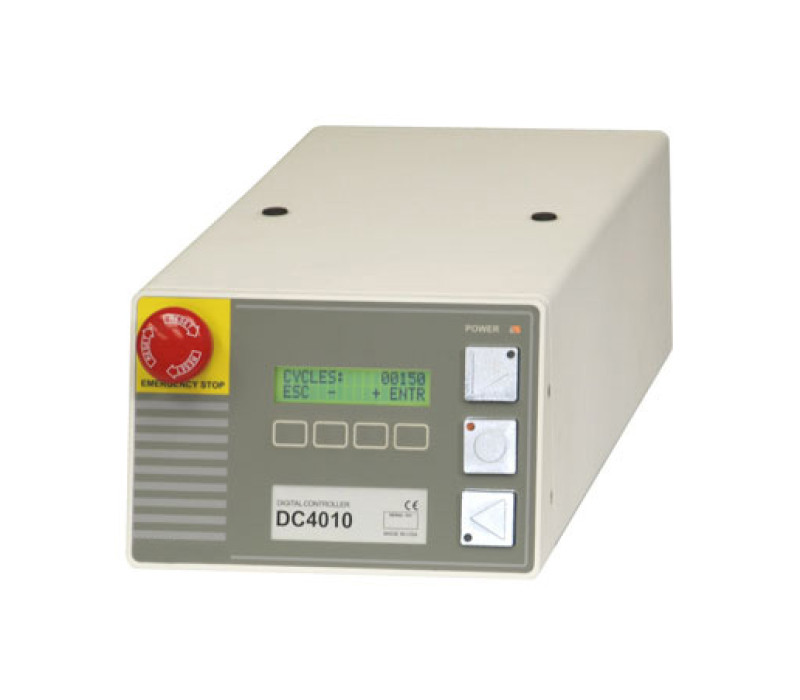

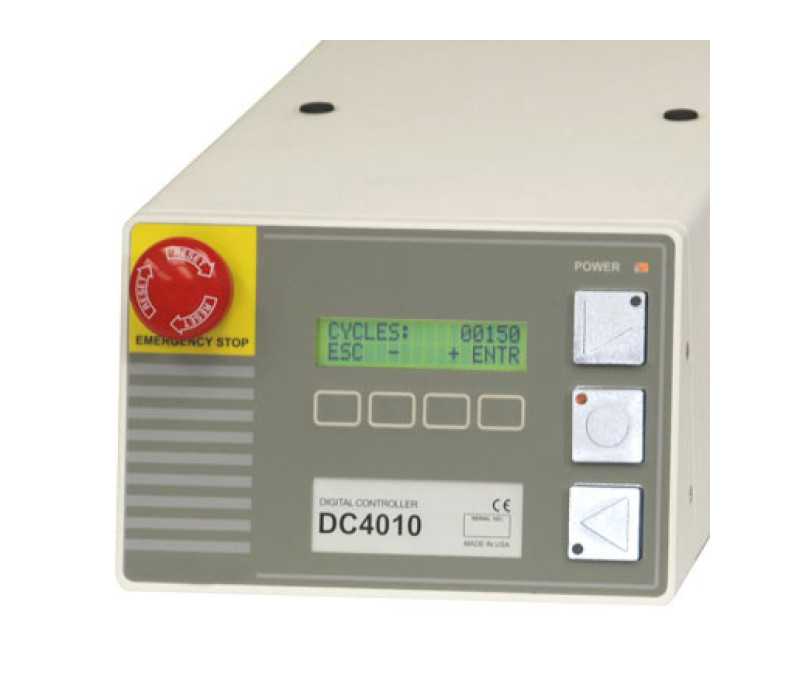

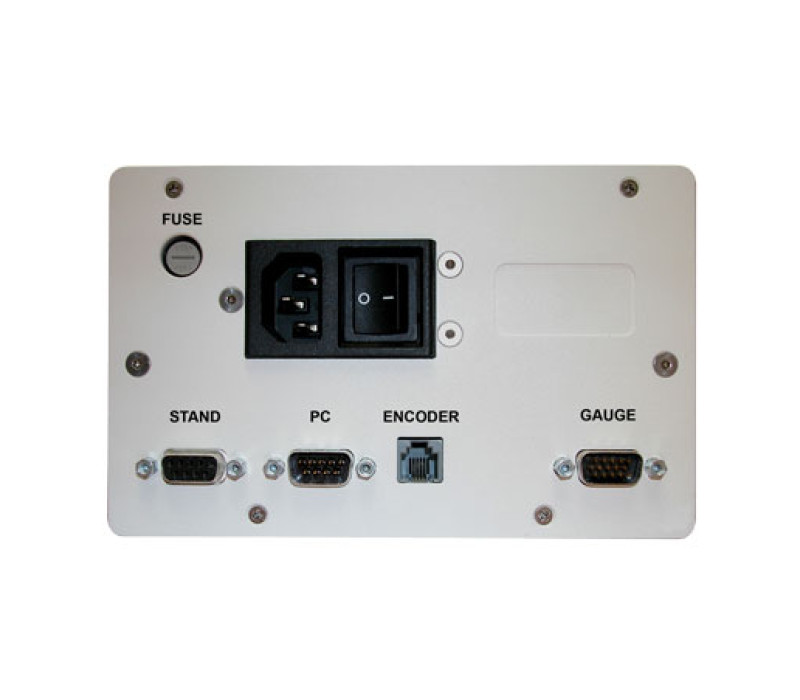

- Contrôleur DC
- Câble de connexion du contrôleur
- Kit de montage d'indicateur
- Câble codeur
- Chapeau de colonne avec matériel
- Jeu de clés Allen
- Vis de serrage pour l'indicateur de montage
- Base avec matériel
- Cordon d'alimentation
- CD de ressources / manuel

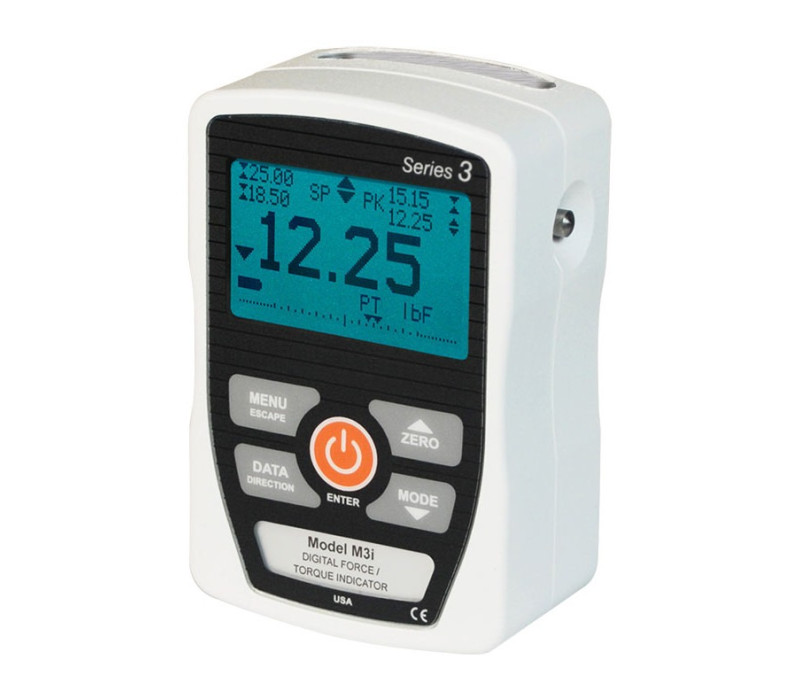

Series-3I Afficheur force/couple perfectionné
- Capteurs interchangeables de force et de couple avec la technologie Plug & Test™
- Taux d'échantillonnage de grande vitesse : 2 000 Hz
Plus de détails

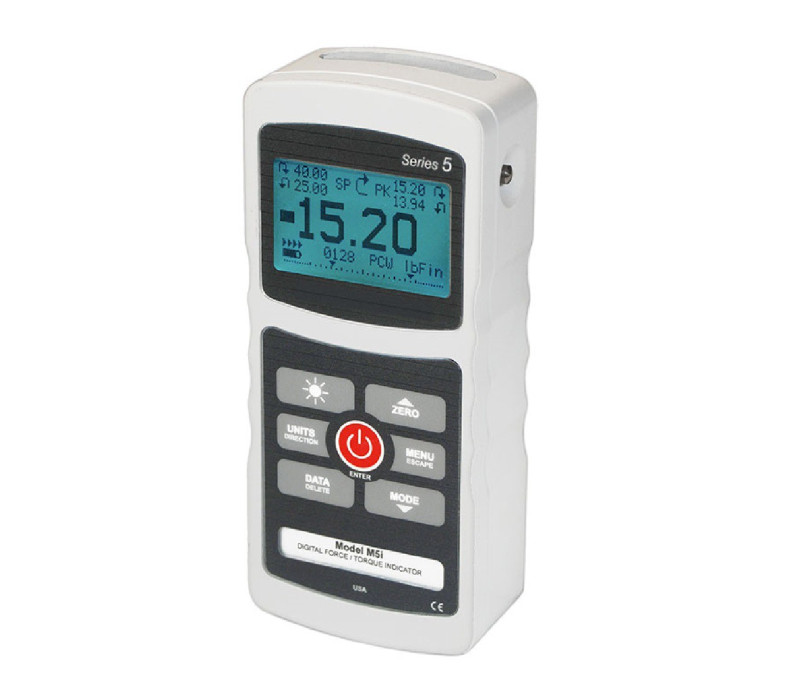

Series-5I Afficheur force/couple perfectionné
- Capteurs interchangeables de force et de couple avec la technologie Plug & Test™
- Fréquence d'échantillonnage avec vitesse élevée de 7000 Hz
Plus de détails

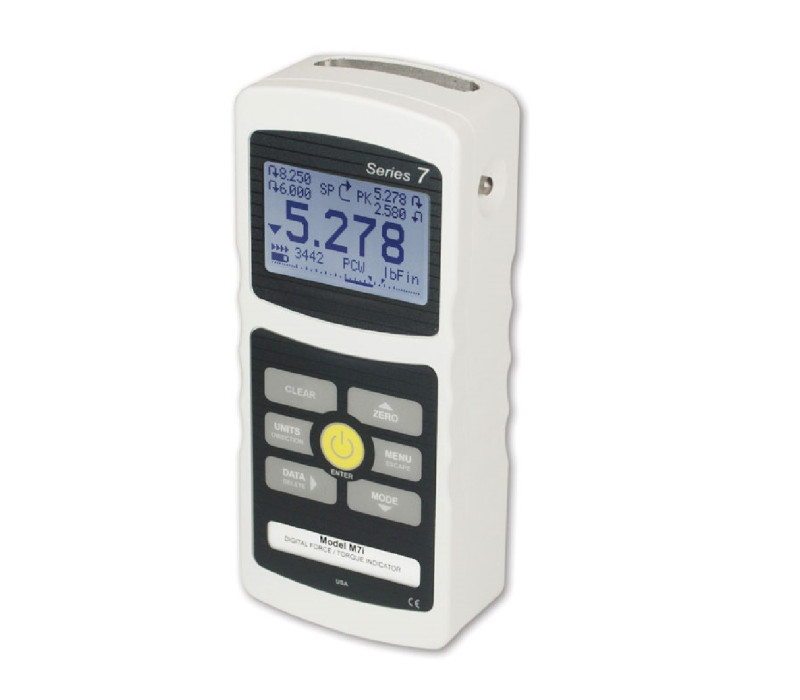

Series-7I Afficheur force/couple perfectionné
- Capteurs interchangeables de force et de couple avec technologie plug & Test (capteurs vendus séparément)
- Capture en continue des données jusqu’à 5 000 points de données, à 14 000 Hz max, téléchargeables vers un PC
- 5 unités de mesure, plus coefficient de friction et unités définies par l’utilisateur avec choix du nom
- Taux d’échantillonnage de grande vitesse 14 000 Hz
Plus de détails

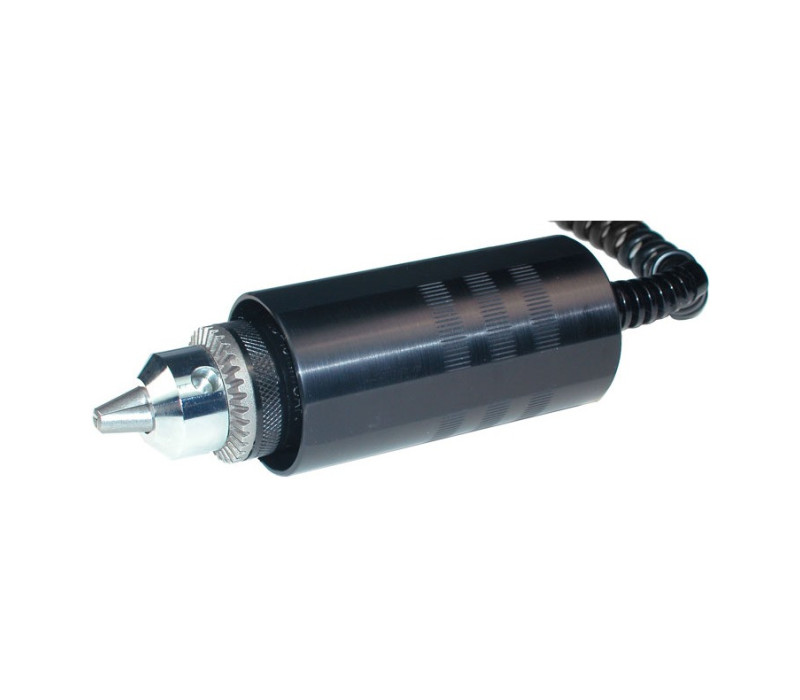

R50 Series Capteur de couple universel
- En aluminium robuste
- Connecteur unique Plug & TestTM qui contient toutes les données d'étalonnage et de configuration
Plus de détails

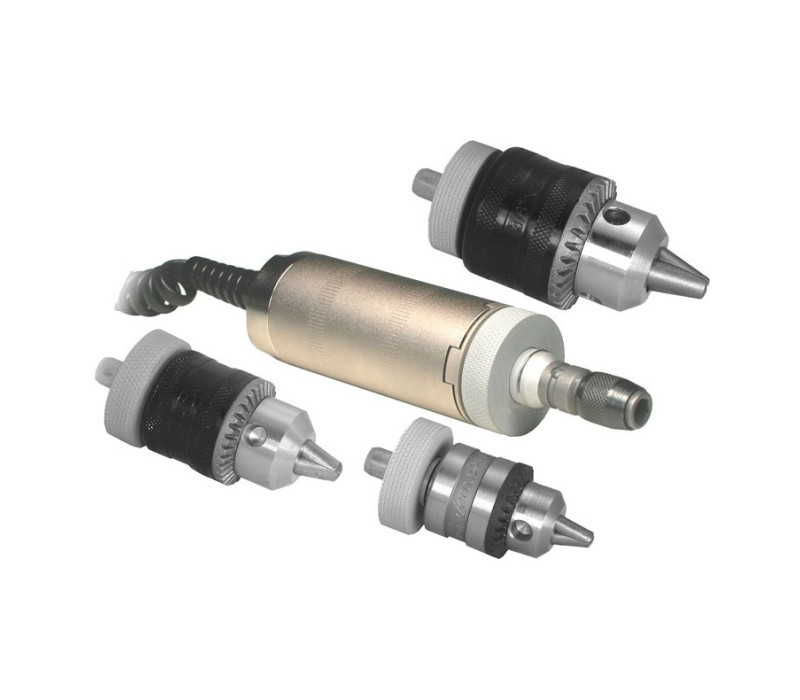

R51 Series Capteurs de couple universel
- Compatible avec les indicateurs digitaux de séries 7i, 5i et 3i
- Connecteur unique Plug & TestTM qui contient toutes les données d'étalonnage et de configuration
- Protection surcharge exceptionnelle
Plus de détails
Catégorie Fixations pour couplemètres
Fixations pour couplemètres et bancs d'essai de couple
Plus de détails

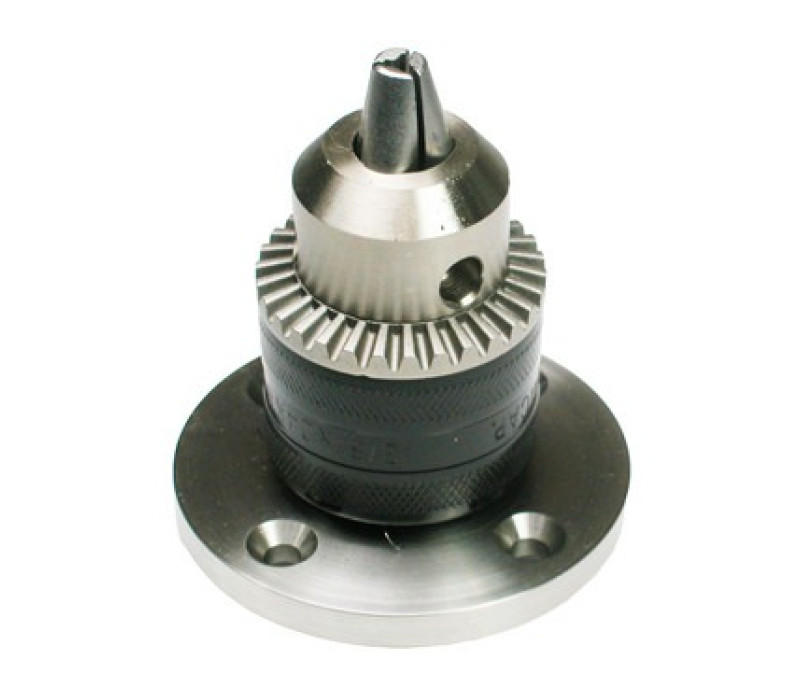

Jacobs Chuck Grip For TST Fixations tête mandrin pour banc de test TST
- Fixations tête mandrin pour banc de test TST
Plus de détails

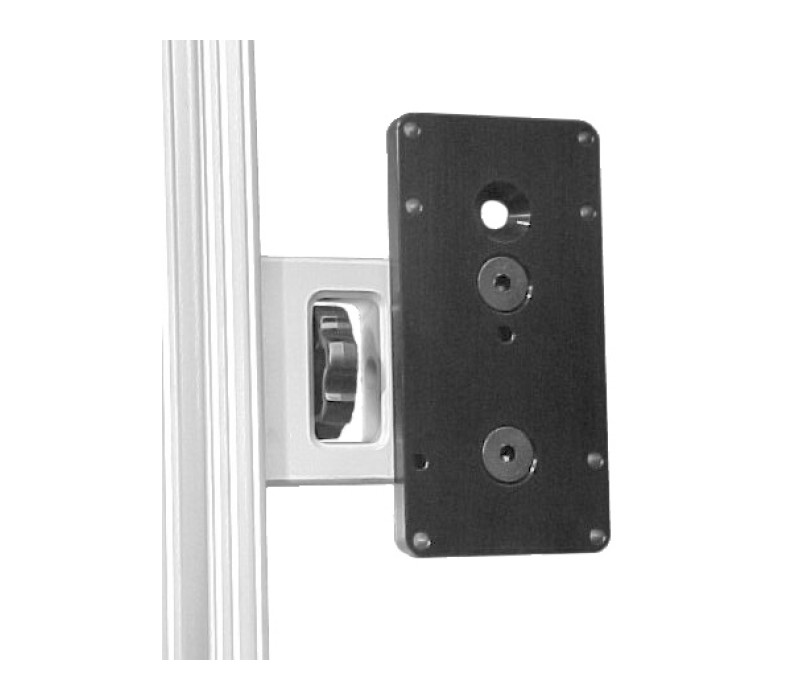

AC1004 Kit de montage pour 5I, 3I ou TT03 pour bancs de test de série TS
- Kit de montage pour 5I, 3I ou TT03 pour banc de test de séries TS
Plus de détails

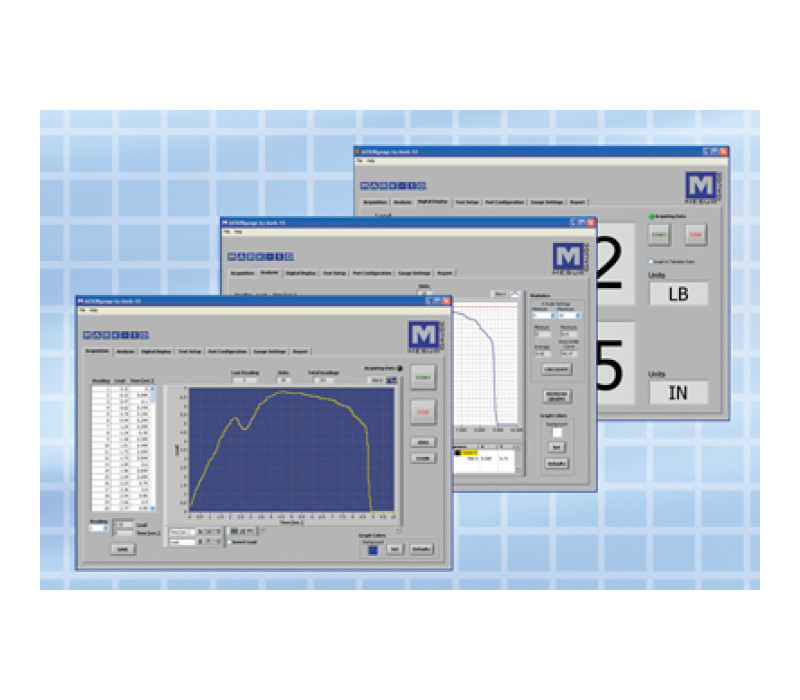

MESURgauge Mesurgauge Logiciel d'analyse de charge et de déplacement
- Envoie les données d'un dynamomètre ou couplemètre et l'affichage du déplacement vers un PC pour analyse ultérieure
Plus de détails
Contrôle ordinateur
- Un port RS-232, bi-direction, est fourni pour communiquer avec un PC. Pour le contrôle complet par PC un jeu de commande est fourni.
Les pièces suivantes sont requises pour le contrôle par ordinateur :
- Dynamomètre de série 3I/5I
- Câble de série 09-1056
- Câble multifonction 09-1143
Indicateur digital angulaire :
- Le trajet de rotation est indiqué en degrés ou tours, avec sorties des valeurs angulaires qui sont transmises par le port RS-232.
Limites d'angle programmables :
- Le TSTM-DC peut s'arrêter ou effectuer des cycles entre les limites d'angles minimal et maximal programmables en degrés ou tours.
Protection contre les surcharges :
- Protection du capteur de couple contre les surcharges (nécessite un dynamomètre de série 3I/5I et un câble multifonction 09-1143). Le pourcentage souhaité de surcharge de la pleine échelle peut être programmé par l'utilisateur.
Retour automatique :
- La table de couple tourne jusqu'à un angle limite ou un point de couple fixé (modèle de dynamomètre/couplemètre de série 3I/5I et câble 09-1143 requis), s'arrête, et inverse le sens de rotation avec une vitesse maximale jusqu'à l'autre angle limite ou point de couple fixé.
Cycle/Temps de pose :
- Comme pour le retour automatique mais avec la possibilité de fixer le nombre de cycles jusqu'à 99 999 cycles. Le temps de pose permet à l'opérateur de programmer la durée jusqu'à 9 999,9 secondes, avec des intervalles de 0.1 seconde, pendant lesquels la table de couple s'arrête entre les cycles. Les vitesses dans les 2 sens horaires de rotations peuvent être programmées indépendamment
Fonctions des boutons programmables
- Le fonctionnement des boutons CW (sens des aiguilles) et CCW (sens inverse des aiguilles) peut être réglé sur 3 modes :
1. Maintenu (standard) : Un appuie court produit un mouvement continue jusqu'à ce que le bouton STOP soit appuyé
2. Momentané : La table de couple tourne seulement quand le bouton est appuyé
3. Auto : Un appuie court produit un mouvement continu, lorsque vous maintenez le bouton vers le bas cela produit un mouvement momentané
Vitesses de rotation CW et CCW indépendantes
- Vitesses réglables pour les directions CW et CCW.
Unités de mesure de vitesse sélectionnables (RPM et °/s)
- Evite les changements non-autorisés des paramètres de test.
| Couple maximum : | 11,5 Nm: TSTM-DC & TSTM-DC-2 22 Nm: TSTM-DC-1 Pleine capacité en fonction de la vitesse |
| Plage de vitesse : | 0,01 - 15 tr / min (0,05 - 90 ° / s) TSTM-DC et TSTM-DC-1 0,04 - 60 tr / min (0,2 - 360 ° / s) TSTM-DC-2 |
| Précision de la vitesse : | ± 0,2% du réglage, ± 0 % de variation avec la charge |
| Distance gorge : | 104 mm |
| Ajustement manuel : | 12° par rotation du bouton |
| Déplacement maximal du curseur : | 394 mm |
| Vitesse de déplacement du curseur : | 26,6 mm par tour du levier |
| Tension de ligne : | 80-240 VAC 50/60 Hz |
| Précision du déplacement de rotation : | ± 0,7° / 0,002 tour |
| Reproductibilité du déplacement de rotation : | 0,1° / 0,01 tour |
| Résolution du déplacement de rotation : | 0,1° / 0,01 tour |
Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
