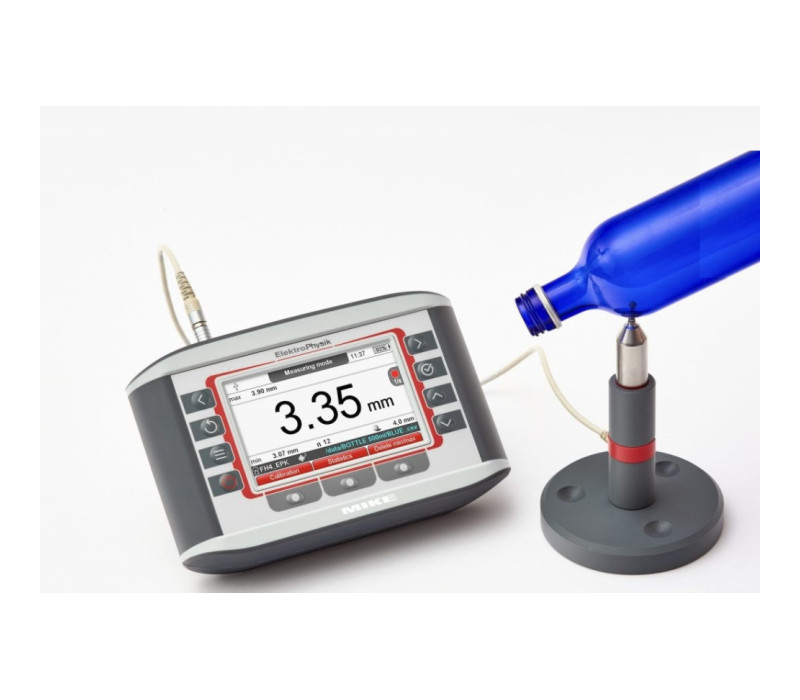

MINITEST FH SERIES Jauge d’épaisseur magnétique de précision

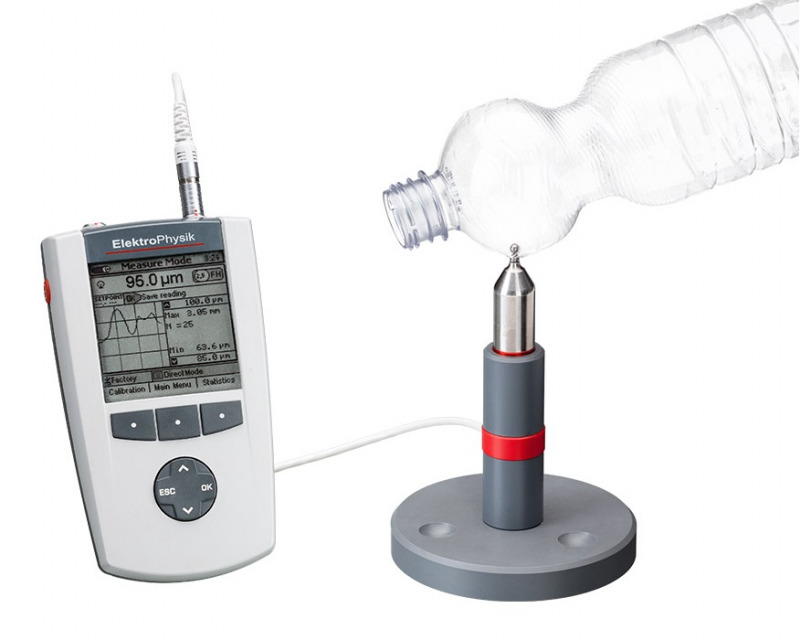

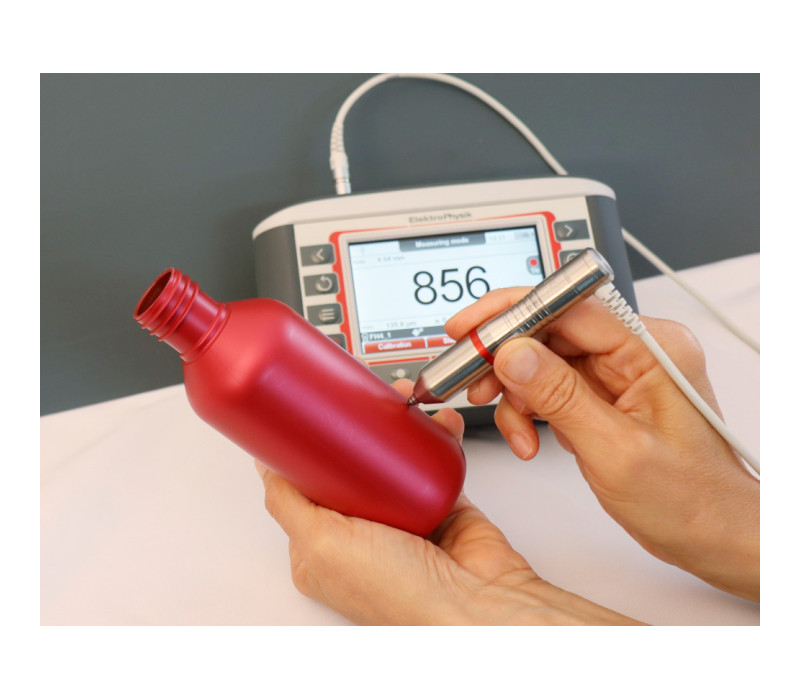

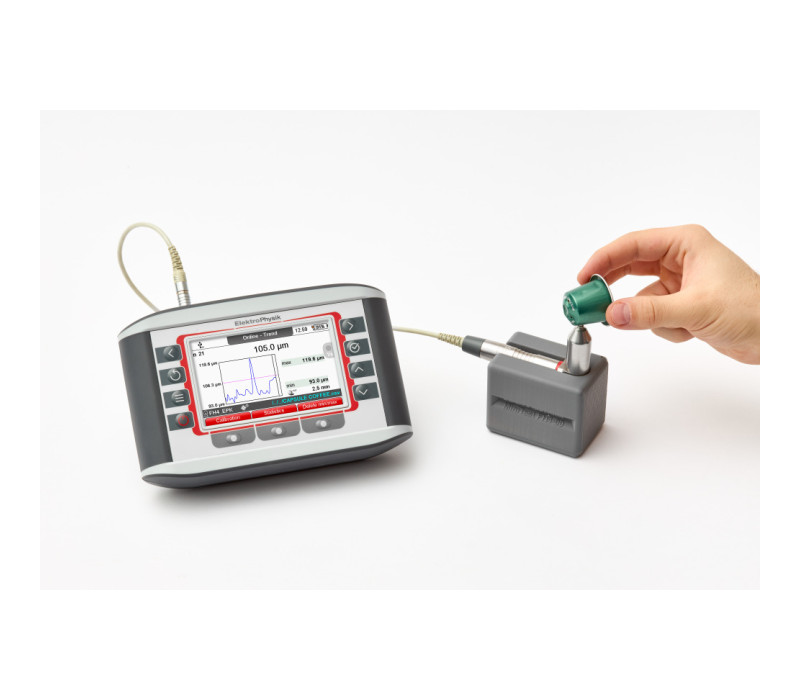

Fabriqué en Allemagne Les modèles FH-7200 et FH-7400 de la série FH sont des instruments portables de mesure d'épaisseur qui sont capables de mesurer avec précision des matériaux ayant une épaisseur jusqu'à 24 mm. Leurs tailles réduites et leurs portabilités font d’eux des outils idéaux en production et en laboratoires de qualité. Les modèles de la série FH effectuent des mesures d'épaisseurs de grande précision sur tous types de produits non-ferreux quels que soient leurs tailles, formes ou matériaux.

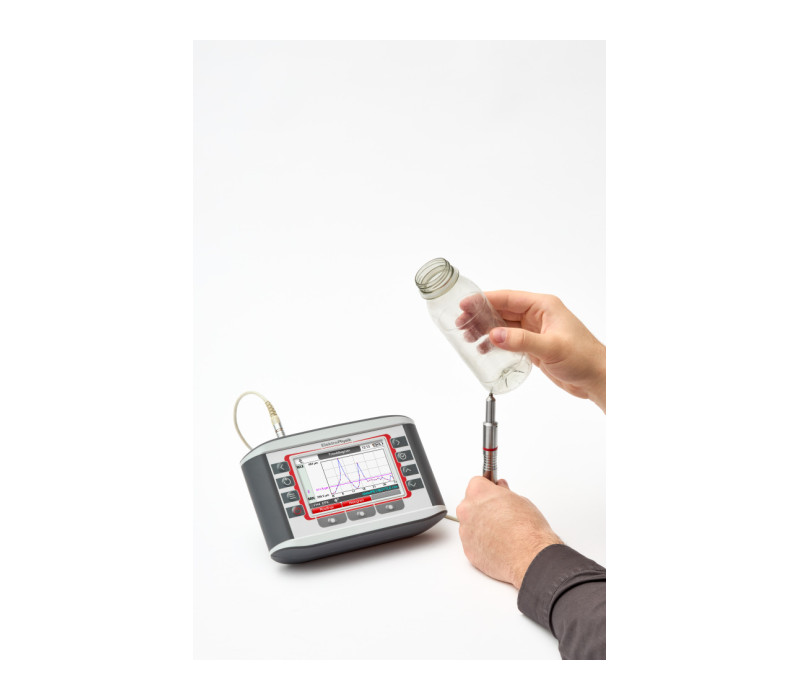

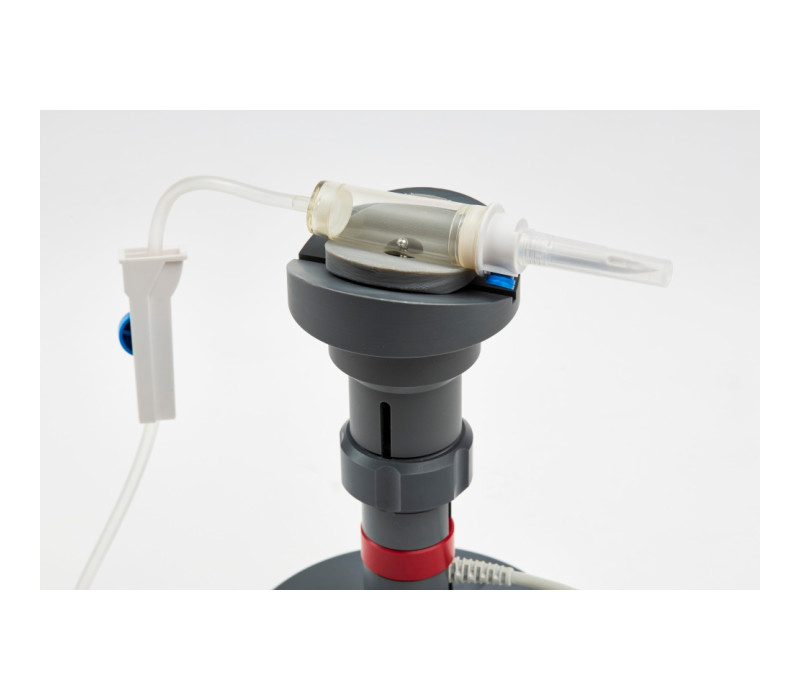

Le FH-7200 et le FH-7400 sont idéaux pour des applications où des mesures précises de coins pointus, de petits rayons et/ou de formes complexes sont exigées.

Deux modèles sont disponibles dans cette série

FH-7200 permet des mesures d'épaisseur en temps réel, affiche la valeur minimale et maximale, dispose d'un mode avec offset et d'une mémoire automatique jusqu'à 100 000 valeurs.

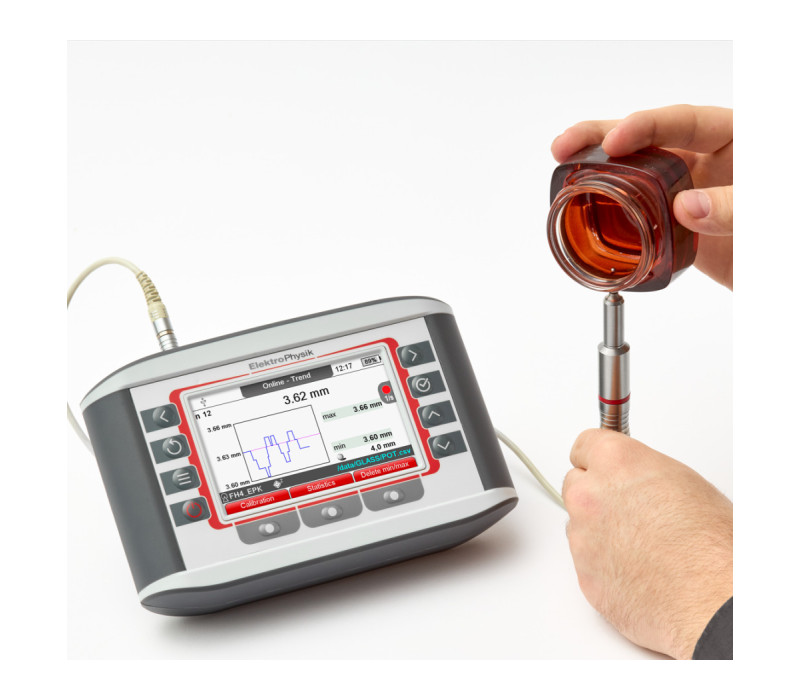

FH-7400 offre les mêmes capacités que le MiniTest 7200 FH mais avec des caractéristiques supplémentaires : graphique de statistiques, suivi en temps réel, base de données jusqu'à 200 fichiers et une augmentation de la mémoire automatique jusqu'à 240 000 valeurs (1200 par fichier).

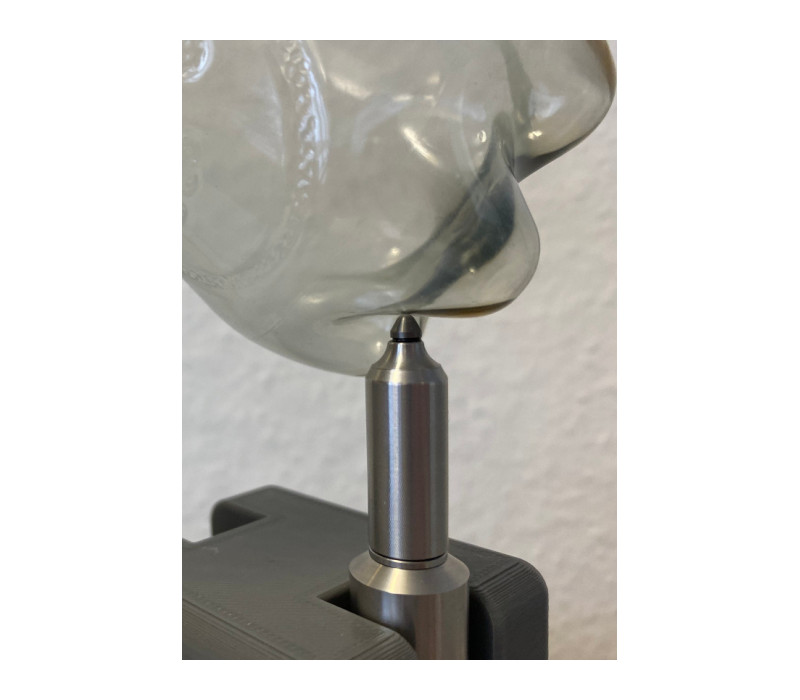

5 sondes sont disponibles

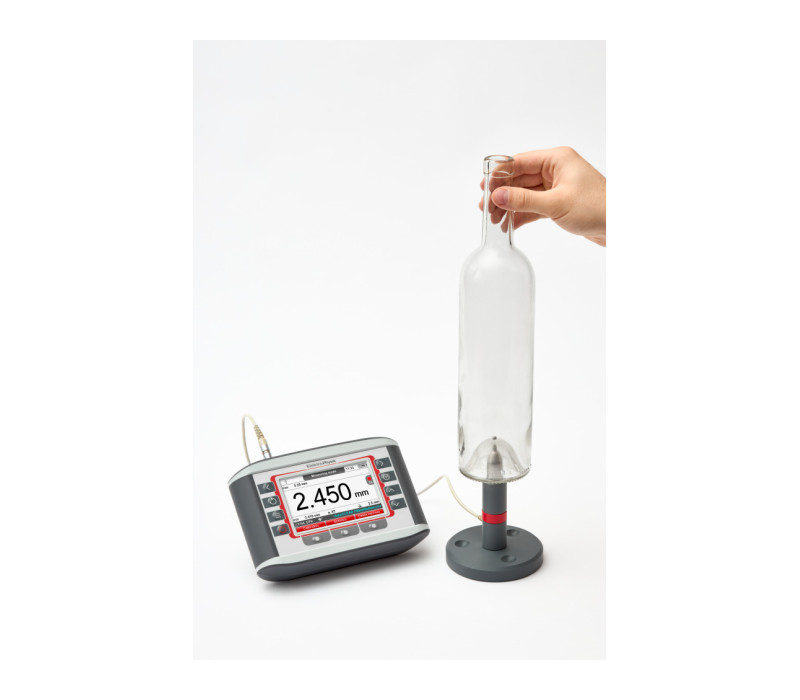

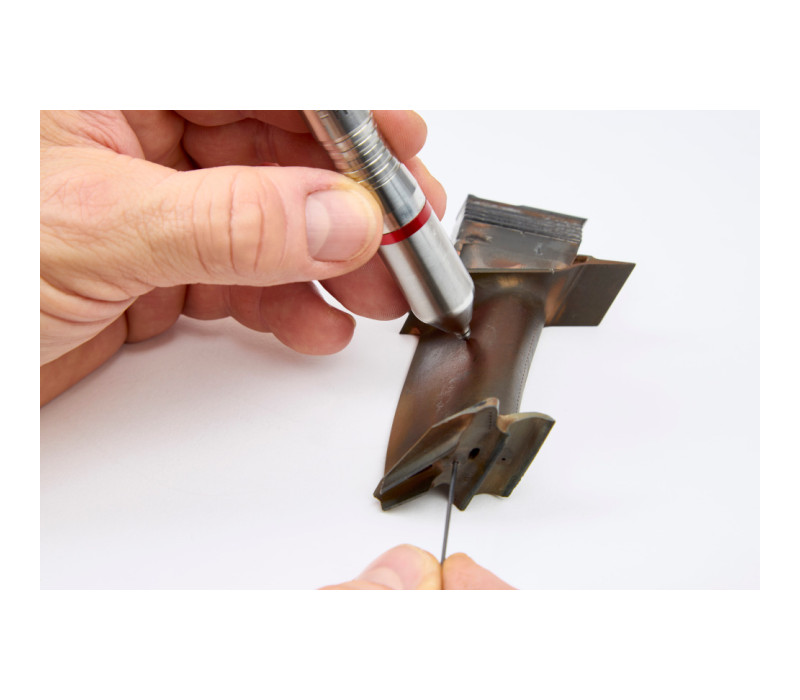

Sonde standard FH4 (plage de mesure 0-6 mm/courbes d'étalonnage pour toutes tailles de billes 1.5 mm,2.5 mm,4 mm)

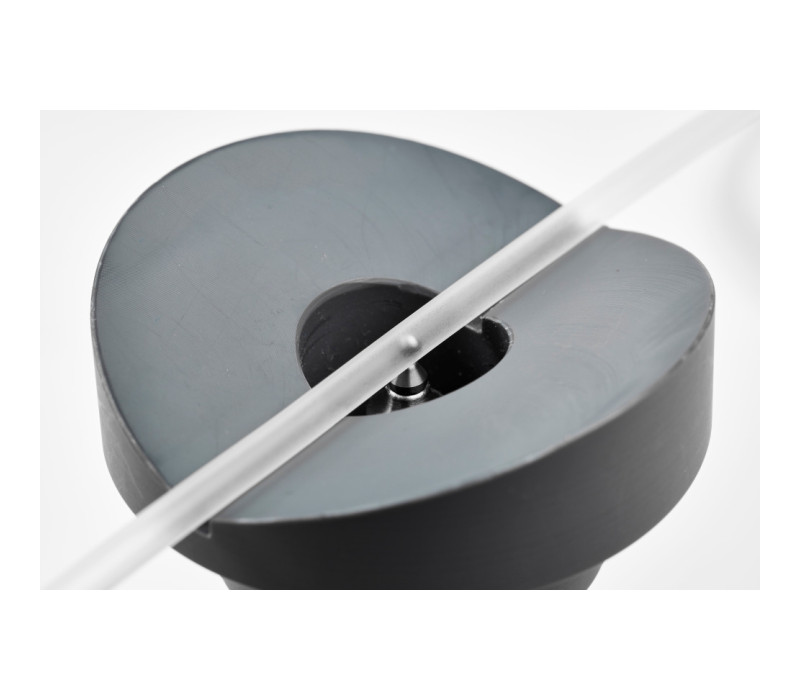

Sonde FH4-1MM (plage de mesure 0-6 mm / identique à la sonde standard FH4 avec une courbe d'étalonnage supplémentaire pour bille de 1 mm pour des surfaces concaves très petites)
Sonde FH4-M (plage de mesure 0-9 mm / identique à la sonde standard FH4 mais également adapté pour des billes magnétiques pour étendre jusqu'à 9 mm)
Sonde standard FH10 (plage de mesure de 0-13 mm / courbes d'étalonnage pour des tailles de billes de 2.5 mm, 4 mm,6 mm,9 mm)
Sonde standard FH10-M (plage de mesure de 0-24 mm / identique à la sonde standard FH10 mais également adapté pour des billes magnétiques pour étendre jusqu'à 24 mm)

Les modèles basiques MiniTest FH7200 et MiniTest FH7400 sont livrés dans une mallette rembourée de mousse, contenant les éléments suivants :

- MiniTest FH7200 ou MiniTest FH7400
- Mallette de protection en caoutchouc
- Manuel d'utilisation (Anglais, Allemand, Français, Espagnol, Portugais et Italien)
- 4 piles AA, type LR06 - Edition professionnelle de MSoft 7
- Tournevis magnétique
- MSoft Pro 7 Software

Selon le choix de votre sonde, les éléments suivants s'appliquent :

Sonde FH4

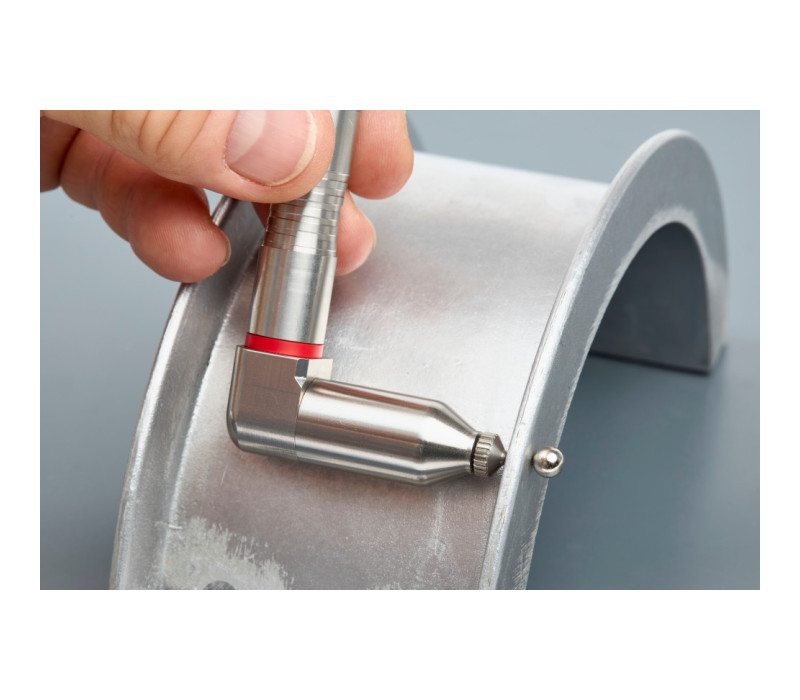

- Manchon et capuchons d'extrémité de protection pour la sonde magnétique

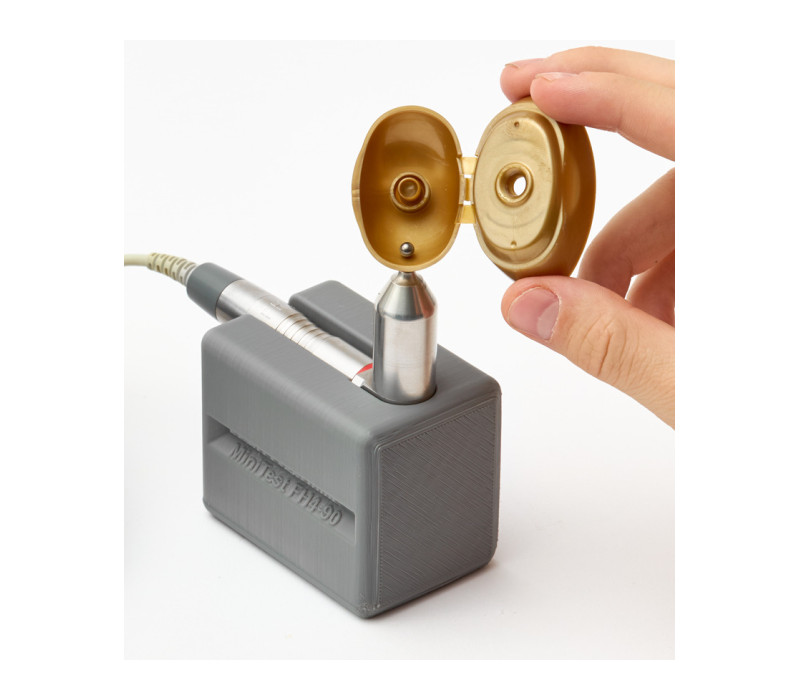

- Support de sonde à ressort / support de table
- ±100 billes de Ø 1.5 mm / ±100 billes de Ø 2.5 mm / ±50 billes de Ø 4.0 mm
- Embout d'étalonnage du zéro pour billes de Ø 1.5 mm / Ø 2.5 mm / Ø 4.0 mm
- Calibrations Standards: 0.25 mm / 1 mm / 3 mm

Sonde FH4-1MM
- Manchon et capuchons d'extrémité de protection pour la sonde magnétique
- Support de sonde à ressort / support de table
- ±100 billes de Ø 1.0 mm / ±100 billes de Ø 1.5 mm / ±100 billes de Ø 2.5 mm / ±50 billes de Ø 4.0 mm
- Embout d'étalonnage du zéro pour billes de Ø 1.0 mm / Ø 1.5 mm / Ø 2.5 mm / Ø 4.0 mm
- Normes d'étalonnage : 0.15 mm / 0.25 mm / 1 mm / 3 mm

FH4-M Probe
- Manchon et capuchons d'extrémité de protection pour la sonde magnétique
- Support de sonde à ressort / support de table
- ±100 billes de Ø 1.5 mm / ±100 billes de Ø 2.5 mm / ±50 billes de Ø 4.0 mm / ±25 billes magnétiques de Ø 1.5 / ±20 billes magnétiques de Ø 3.0 mm
- Embout d'étalonnage du zéro pour billes de Ø 1.5 mm / Ø 2.5 mm / Ø 3.0 mm / Ø 4.0 mm
- Normes d'étalonnage : 0.25 mm / 1 mm / 3 mm / 8 mm

FH10 Probe
- Manchon et capuchons d'extrémité de protection pour la sonde magnétique
- Support de sonde à ressort / support de table
- ±100 billes de Ø 2.5 mm / ±50 billes de Ø 4.0 mm / ±25 billes de Ø 6.0 mm / ±10 billes de Ø 9.0 mm
- Embout d'étalonnage du zéro pour billes de Ø 2.5 mm / Ø 4 mm / Ø 6 mm / Ø 9 mm
- Normes d'étalonnage : 1 mm / 3 mm / 8 mm

Sonde FH10-M
- Manchon et capuchons d'extrémité de protection pour la sonde magnétique
- Support de sonde à ressort / support de table
- ±100 billes de Ø 2.5 mm / ±50 billes de Ø 4.0 mm / ±25 billes de Ø 6.0 mm /
±20 billes magnétiques de Ø 4.0 mm / ±20 billes magnétiques de Ø 6.0 mm / ±10 billes magnétiques de Ø 9.0 mm
- Embout d'étalonnage du zéro pour billes de Ø 2.5 mm / Ø 4 mm / Ø 6 mm / Ø 9 mm
- Normes d'étalonnage : 1 mm / 3 mm / 8 mm / 18 mm

Plage de mesure avec sonde FH4	0-1.3 mm avec bille de 1.0 mm 0-2.0 mm avec bille de 1.5 mm (uniquement FH-4MM!) 0-3.5 mm avec bille de 2.5 mm 0-6.0 mm avec bille de 4.0 mm 0-5.0 mm avec bille magnétique de 1.5 mm (uniquement FH4-M) 0-9.0 mm avec bille magnétique de 3.0 mm (uniquement FH4-M)
Plage de mesure avec sonde FH10	0-4.0 mm avec bille de 2.5 mm 0-7.0 mm avec bille de 4.0 mm 0-10.0 mm avec bille de 6.0 mm 0-13.0 mm avec bille de 9.0 mm 0-16.0 mm avec bille magnétique de 4.0 mm (uniquement FH10-M) 0-24.0 mm avec bille magnétique de 6.0 mm (uniquement FH10-M)
Précision avec sonde FH4	0-1.3 mm (bille de 1 mm) : ±(3 µm + 1% de la lecture) 0-2.0 mm : ±(3 µm + 1% de la lecture) 0-3.5 mm : ±(5 µm + 1% de la lecture) 0-6.0 mm : ±(10 µm + 1% de la lecture) 0-5.0 mm (magnétique) : ±(20 µm + 2% de la lecture) 0-9.0 mm (magnétique) : ±(40 µm + 2% de la lecture)
Résolution avec sonde FH10	0-4.0 mm : ±(5 µm + 1% de la lecture) 0-7.0 mm : ±(10 µm + 1% de la lecture) 0-10.0 mm : ±(20 µm + 1% de la lecture) 0-13.0 mm : ±(20 µm + 1% de la lecture) 0-16.0 mm (magnétique) : ±(40 µm + 2% de la lecture) 0-24.0 mm (magnétique) : ±(60 µm + 2% de la lecture)
Résolution de gamme basse	FH4 : 0.1 µm FH10 : 0.2 µm
Reproductibilité	Meilleure que ± (1 µm + 0.5 % de la lecture)
Principe de mesure	Magnétostatique
Taux d'enregistrement	1, 2, 5, 10, 20 lecture(s) par seconde (sélectionnable)
Mémoire	FH7200 : 100 000 valeurs FH7400 : 240 000 valeurs
Modes d’étalonnage	Usine, Zéro, Zéro + 4 points
Unités de mesures	Métrique : µm, mm Impérial : miles, pouces
Tableau de statistique	Numérique, suivi, et histogramme (seulement avec MiniTest 7400 FH)
Interfaces	RS232 TTL + IrDA 1.0
Modèles	MiniTest 7200 FH MiniTest 7400 FH
Température de fonctionnement	De –10 °C à + 60°C (température de stockage : de –20 °C à +80 °C)
Dimensions	153 mm x 89 mm x 32 mm
Poids	310 g
Alimentation	4 piles AA ou adaptateur AC en option
