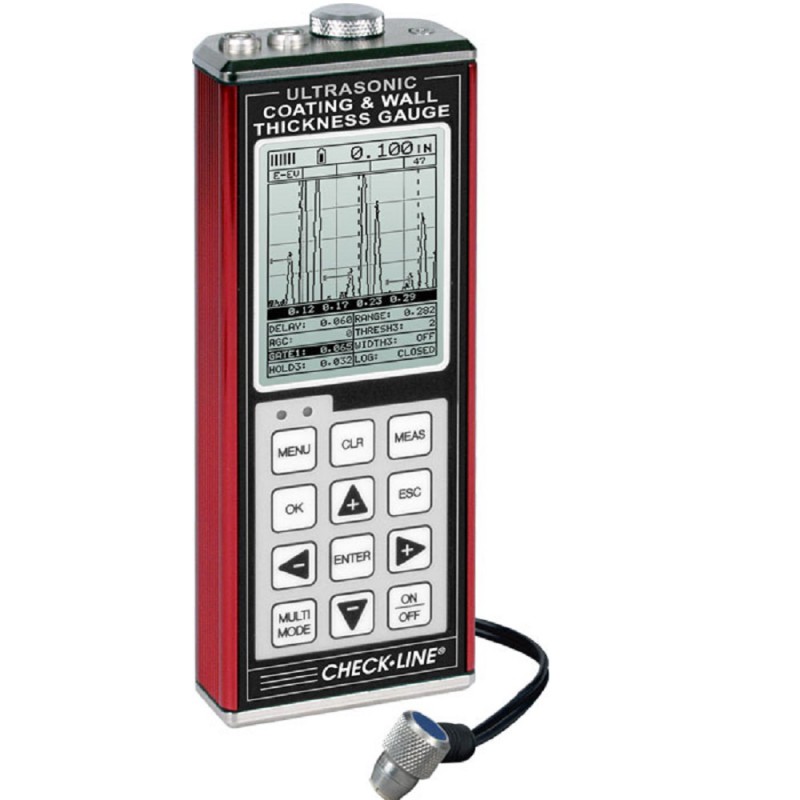

TI-CMXDLP Appareil de mesure d'épaisseurs de paroi et de revêtement avec enregistrement de données
Le TI-CMXDLP de Checkline Europe est le mesureur le plus perfectionné de la série CMX et il existe en deux versions:
TI-CMXDLP - Modèle blanc & noir
TI-CMXDLP-C - Modèle couleur
Le TI-CMXDLP mesure rapidement et avec précision les épaisseurs de paroi et de revêtement d'un seul côté. Il est également possible de mesurer et d'éliminer le revêtement de l'épaisseur de la paroi en basculant le TI-CMXDLP sur le mode écho d’impulsion (Pulse-Echo). Avec cette fonction, l’utilisateur peut localiser la plus petite des corrosions et des irrégularités sans être obligé d'enlever le revêtement auparavant.
Son mode de fonctionnement balayage A-Scan affiche graphiquement les échos réels des formes de l’onde, fournissant ainsi les informations nécessaires pour pouvoir régler la jauge pour une performance optimale. Ceci est particulièrement important pour effectuer des mesures délicates. L'appareil comporte également un mode de fonctionnement E-EV (Echo-Echo-Verify) ou le mode de trois échos. Ce mode vous permet d'avoir une assurance supplémentaire sur la précision de la valeur affichée qui est vérifiée par les échos suivants.
Le TI-CMXDLP dispose d’un très grand écran graphique rétroéclairé qui affiche des lettres, graphiques et codes d’affichage. Il montre également tous les réglages importants : mode de fonctionnement, vitesse, mode scan (balayage), alarmes et autres options. L'utilisateur peut régler le rétroéclairage selon les paramètres suivants : ON - toujours allumé, OFF - toujours éteint ou AUTO : s'allume automatiquement lors d’une mesure.
L’appareil comprend cinq modes de fonctionnement de l’utilisateur :
Temperature Compensated (compensation de la température) : Mesure l'épaisseur de la paroi en utilisant le mode écho d’impulsion et adapte automatiquement l'étalonnage pour compenser les changements de la température du matériau.
Coating On : Mesure l'épaisseur de la paroi en utilisant le mode écho d’impulsion. Il affiche séparément l’épaisseur de la paroi et du revêtement.
Coating Off : Mesure l'épaisseur de la paroi en mode écho d’impulsion. Il affiche uniquement l'épaisseur de la paroi.
Thru-Coat : Mesure l'épaisseur de la paroi en utilisant uniquement le mode écho-écho (l'épaisseur du revêtement n'est pas inclue)
Coating only : Mesure uniquement l'épaisseur du revêtement.
| Model | CMX | CMX-DL | CMX DL+ | CMX-DL+-C |
|---|---|---|---|---|
| Display Mode | ||||
| Material thickness digits display | Yes | Yes | Yes | Yes |
| B-Scan cross sectional display | Yes | Yes | Yes | Yes |
| Combined B-Scan and digits display | Yes | Yes | Yes | Yes |
| Coating Thickness Display | Yes | Yes | Yes | Yes |
| Scan Bar Display | Yes | Yes | Yes | Yes |
| A-Scan Display | - | - | - | + Rectified, - Rectified, Full Waveform (RF) Portrait & landscape views |
| Measurement Range | PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100") | PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100") | PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100") | PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100") |
| Measurement Rate | ||||
| Manual | 8 readings per second | 8 readings per second | 8 readings per second | 8 readings per second |
| Scan Mode | 250 readings per second | 250 readings per second | 50 readings per second | 50 readings per second |
| Scan bar display | 10 readings per second | 10 readings per second | 10 readings per second | 10 readings per second |
| Measurement Resolution | 0.01mm (0.001”) | 0.01mm (0.001”) | 0.01mm (0.001”), 0.001mm (0.0001”) selectable | 0.01mm (0.001”), 0.001mm (0.0001”) selectable |
| Velocity Calibration Range | 309.88 - 18,542m/s (0.0122 - 0.7300in/µs) | 309.88 - 18,542m/s (0.0122 - 0.7300in/µs) | 309.88 - 18,542m/s (0.0122 - 0.7300in/µs) | 309.88 - 18,542m/s (0.0122 - 0.7300in/µs) |
| Additional Features | ||||
| High Speed Scan Mode | - | - | - | Yes |
| Differential Mode | - | - | - | Yes |
| Limit alarm mode | - | - | - | Yes |
| B-Scan DisplCalibration Optionsay Speed | 15 readings per second | 15 readings per second | 15 readings per second | 10 to 200 readings per second |
| Flaw Mode | - | - | Basic prove-up flaw detection using single element angle beam transducers- | Basic prove-up flaw detection using single element angle beam transducers |
| Calibration Setups | - | - | - | 64 user-definable setups transferable to and from a PC archive |
| Gates | - | - | 3 fully adjustable gates: start, stop, width & threshold | 3 fully adjustable gates: start, stop, width & threshold |
| Damping | - | - | Adjustable damping (50 - 1500ohms) | Adjustable damping (50 - 1500ohms) |
| Pulser Type | Dual square wave pulsers Pulse repetition frequency up to 250Hz | Dual square wave pulsers Pulse repetition frequency up to 250Hz | Dual square wave pulsers Pulse repetition frequency up to 250Hz | Dual square wave pulsers Pulse repetition frequency up to 250Hz |
| Gain | Manual or automatic gain control (AGC) with 110dB range (limited) | Manual or automatic gain control (AGC) with 110dB range (limited) | Manual, automatic gain control (AGC) with 110dB range (limited), Linear time dependent gain (TDG) with adjustable slope | Manual, automatic gain control (AGC) with 110dB range (limited), Linear time dependent gain (TDG) with adjustable slope |
| Timing | Precision temperature controlled crystal oscillator (TCXO) timing with single shot 100MHz 8bit ultra-low power digitizer | Precision temperature controlled crystal oscillator (TCXO) timing with single shot 100MHz 8bit ultra-low power digitizer | Precision temperature controlled crystal oscillator (TCXO) timing with single shot 100MHz 8bit ultra-low power digitizer | Precision temperature controlled crystal oscillator (TCXO) timing with single shot 100MHz 8bit ultra-low power digitizer |
| Memory and Data Logging | • 4GB internal memory • Sequential and grid logging • Alpha numeric batch identification • OBSTRUCT indicates inaccessible locations • Bitmap graphic capture and capture viewer | • 4GB internal memory • Sequential and grid logging • Alpha numeric batch identification • OBSTRUCT indicates inaccessible locations • Bitmap graphic capture and capture viewer | • 4GB internal memory • Sequential and grid logging • Alpha numeric batch identification • OBSTRUCT indicates inaccessible locations • Bitmap graphic capture and capture viewer | • 4GB internal memory • Sequential and grid logging • Alpha numeric batch identification • OBSTRUCT indicates inaccessible locations • Bitmap graphic capture and capture viewer |
| Calibration Options | ||||
| 1 - point | Yes | Yes | Yes | Yes |
| 2 - point | Yes | Yes | Yes | Yes |
| Material selection | Yes | Yes | Yes | Yes |
| Velocity (speed of sound) | Yes | Yes | Yes | Yes |
| Transducer Probe Type | Dual element | Dual element | Dual element | Dual Element, Single Element (1 - 20Mhz), Contact, Matching Layer, Delay Line and Pencil |
| Transducer Frequency Range | 1 - 10MHz | 1 - 10MHz | 1 - 10MHz | 1 - 20MHz |
| Transducer Recognition | Automatic & manual - selectable from a list | Automatic & manual - selectable from a list | Automatic & manual - selectable from a list | Automatic & manual - selectable from a list |
| V-path / dual path error correction | Automatic | Automatic | Automatic | Automatic |
| Probe Zero | Automatic & manual (via integrated probe disk) | Automatic & manual (via integrated probe disk) | Automatic & manual (via integrated probe disk) | Automatic & manual (via integrated probe disk) |
| Display | 1/8 VGA (greyscale) 62 x 45.7mm (2.4 x 1.8”) viewable area | 1/8 VGA (greyscale) 62 x 45.7mm (2.4 x 1.8”) viewable area | 1/8 VGA (greyscale) 62 x 45.7mm (2.4 x 1.8”) viewable area | 1/4 VGA AMOLED colour display 57.6 x 43.2mm (2.27 x 1.78”) viewable area Landscape Mode |
| Display Refresh Rate | 25Hz | 25Hz | 25Hz | 120Hz |
| Units (selectable) | mm or inches | mm or inches | mm or inches | mm or inches |
| LED Backlight | on/off/auto | on/off/auto | on/off/auto | on/off/auto |
| Repeatability / Stability Indicator | Yes | Yes | Yes | Yes |
| Battery Save Mode | Auto | Auto | Auto | Auto |
| Measuring range & accuracy depends on material, surface conditions and the transducer selected | ||||
- Large gamme de sondes émetteur-récepteur qui peuvent être utilisées pour presque toutes les applications.
- Diagramme à barres avec réglage par l'utilisateur des valeurs de début et de fin fournissant la plus grande des résolutions autour de la valeur de l’épaisseur ciblée.
- Identification automatique de la sonde avec "Auto Zero" et "Manual Zero".
- Gain réglable en 5 étapes (VLow, Low, Med, Hi & Vhi) par incrément de 2db fournissant une plage de gain de 8 db (42-50 db).
- Certification d’étalonnage NIST inclus.
- 64 réglages personnalisés peuvent être stockés et récupérés pour une utilisation pratique et étiquetés pour faciliter l'identification.
- Le Mode "Differential" permet à l’utilisateur de fixer une « valeur d’épaisseur cible » puis l’écran affiche la différence (valeur plus ou moins) entre la valeur cible et la valeur réelle.
- Affiche des alarmes limites Hi/Lo (haut/bas) avec des indicateurs visuels et sonores.
- Boîtier en métal pour une protection robuste dans des environnements rudes.
- Mesure des revêtements jusqu’à 2,54 mm.
- Certification CE.
- 2 ans de garantie.
- Sonde T-8071-0868 à membrane de sonde avec élément unique 1"-1MHz pour mesurer des évents dans des tuyaux et raccords en PE épais.
| Hi-Speed Scan Mode | B-Scan Mode |
 |
 |
| Le Mode Scan réalise 64 mesures par seconde et affiche les lectures maximale et minimale mesurées pendant l'intervalle de balayage. Le taux d’échantillonnage est de 200/sec lorsque la mesure du revêtement est éteinte. | Le mode B-Scan affiche, en fonction du temps, une coupe transversale du contour du matériau à tester ou la face intérieure d'un tuyau ou d'une citerne. Le B-Scan affiche à un taux de sept secondes par écran de droite à gauche. |
TI-SB Bloc d'essai en acier avec certificat de traçabilité
- Produit de haute précision et finition
- Certificat du NIST avec les valeurs du test sont inclus
Plus de détails
TI-SB4 Bloc de test en acier non-certifié
- Bloc de test en acier non-certifié
- Pour la vérification de l'étalonnage du mesureur d'épaisseur
Plus de détails
TICC-MVX Etui de protection pour mesureurs à ultrasons
- Fabriqué en nylon très résistant
- Attache ceinture inclue
- Dragonne et sangle épaule incluses
Plus de détails
TI-V-BLOCK Support Capteur
- Le support du capteur en V offre à l’utilisateur un meilleur contrôle et reproductibilité pour des mesures effectuées sur des tuyaux et d’autres surfaces arrondies.
Pour uniquement des transducteurs 3/16" & 1/4".
Plus de détails
Piles AA rechargeables Li-Ion via USB vers USB-C
- Batterie rechargeable Li-Ion
- Tension stable de 1,5 V sur 95% du temps d'exécution
- Chargé via le câble USB vers USB-C
Plus de détails
N-306-0010 Câble de transfert de données RS232 (DB-9 à Lemo) - 182 cm
- RS232 (DB-9 à Lemo) Câble de dates de 182cm
Plus de détails
TI-CMX-UW-50 Capteur Sous-Marin de 15 m
- Câble de 15 m de long avec sonde sous-marine et connecteurs non-polarisé dual-lemo
- Sonde de 1,27 cm de diamètre et 5 MHz de fréquence pour mesurer sur une large variété d'acier, d'acier inoxydable, aluminium etc.
Plus de détails
Cic-Wall Etalonnage de mesureur d'épaisseur de parois
- Etalonnage facile à planifier
- Délai court
- Conformément exclusif à DIN 55 350 Part 18, § 4.2.2, DIN ISO 8402 Part 1
- Possibilité d'ajuster et de réparer
Plus de détails
Cic-Wall Etalonnage de mesureur d'épaisseur de parois
- Etalonnage facile à planifier
- Délai court
- Conformément exclusif à DIN 55 350 Part 18, § 4.2.2, DIN ISO 8402 Part 1
Plus de détails
 | Minimum Radius for Convex Surfaces | 8.89 mm |
| Minimum Radius for Concave Surfaces | 76.2 mm | |
 | Minimum Headroom | 25.4 mm |
 | Minimum Sample Diameter | 3.8 mm |
 | Minimum Substrate Thickness - F | NA |
| Minimum Substrate Thickness - NFe | NA |
L’affichage LCD couleur surdimensionné est rétroéclairé et dispose de polices et de graphiques faciles à lire. Il affiche des codes montrant tous les paramètres critiques comprenant la vitesse, le mode de fonctionnement, les alarmes, le mode balayage et plus. Le rétroéclairage peut être réglé sur ON (toujours allumé), OFF (toujours éteient) ou AUTO (s’allume automatiquement lors d’une mesure).
Avec un fonctionnement ultra-rapide (rafraîchissement des mises à jour de 120 fois/seconde), le TI-CMXDLP-C est également un outil très efficace lorsqu’il est utilisé dans le mode défaut (Flaw, “Prove-up”), simulant la fonction d’un détecteur de défauts à un moindre coût, pour identifier et localiser des fissures, des défauts de jointures ou de soudure, etc. Est également inclue une “fonction d’amortissement” qui aide à filtrer les données brutes en forme d’onde afin de nettoyer le signal, particulièrement avec des sondes à très basses ou très hautes fréquences.
 | |||
| Cales de changement rapide - Des angles personnalisés sont disponibles sur demande | |||
| Taille de l’élément | Dia. 250" | Dia. 375" | Dia. 500". |
| 45° | QW2545 | QW3745 | QW5045 |
| 60° | QW2560 | QW3760 | QW5060 |
| 70° | QW2570 | QW3770 | QW5070 |
 | ||||
| Description : | Transducteurs d’onde de cisaillement filetés pour un changement rapide entre les cales. Idéal pour un accès limité et des surfaces courbes. | |||
| Utilisation : | Inspection générale de soudure | |||
| Amortissement : | Gain élevé (G), Résolution(R) *après amortissement spécifié (QC), pas d’amortissement sur 3.5 MHz | |||
| Connecteurs : | Microdot | |||
| Taille de l’élément | 2.25 MHz | 3.5 MHz | 5.0 MHz | 10.0 MHz |
| Dia. 250" | QC2525 | - | QC2550 | QC2510 |
| Dia. 375" | QC3725 | - | QC3750 | QC3710 |
| Dia. 500" | QC5025 | PQC5035 | QC5050 | QC5010 |
| Plage de mesure pour l'acier : | Mode Pulse-Echo : Détection de creux et de défauts : de 0.63 à 254 millimètres (0.025 - 9.999 pouces) Mode Echo-Echo : Mesure à travers peintures et revêtements : de 2.54 à 102 millimètres (0.1 - 4.0 pouces). La plage peut varier +/- selon l'épaisseur du revêtement. |
| Épaisseur de revêtement max : | 0,254 cm |
| Résolution : | 0,01 mm |
| Plage de la vitesse : | De 1250 à 9999 mètres/sec |
| Unités : | mm ou pouces |
| Modes de mesure : | - Mode Pulse-Echo (mode de corrosion) - Pulse-Echo Coating (Corrosion sans revêtement) - Echo-Echo (à travers la peinture) - Temp Comp (réglage auto de la température du matériau) - Coating Only (uniquement revêtement, jauge de revêtement à ultrasons) |
| Types de capteur : | Emetteur-Récepteur (de 1 à 10 MHz) |
| Sortie : | RS-232 pour le chargement/téléchargement de configurations |
| Capacité mémoire : | TI-CMX : Aucune Modèle CMXDL : plus de 200 000 mesures |
| Alimentation : | Trois piles alcalines de 1,5 V ou 1,2 V NI CAD AA |
| Affichage: | 1/8 de pouce Ecran VGA noir et blanc 62 x 45.7mm |
| Autonomie des piles : | Fonctionnent 150 heures pour alcalines et 100 heures pour NiCad |
| Arrêt automatique : | Après 5 minutes sans utilisation |
| Affichage : | écran 1/8 de pouce VGA en échelle de gris, 62 x 45.7 mm |
| Clavier : | Clavier à effleurement à douze touches tactiles |
| Boîtier : | Aluminium extrudé avec bords en aluminium nickelé (joints étanches). |
| Limites de temp. : | Ambiant : de -30 à 50 °C Matériau : de -20 à 100 °C Des sondes spéciales hautes températures sont disponibles en option |
| Poids, net : | 383 grammes |
| Dimensions : | 63,5 x 165 x 31,5 mm (lxhxp) |
| Garantie : | Limitée à 2 ans |
| Certification : | Certification CE, étalonnage d’usine aux normes nationales |
Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
