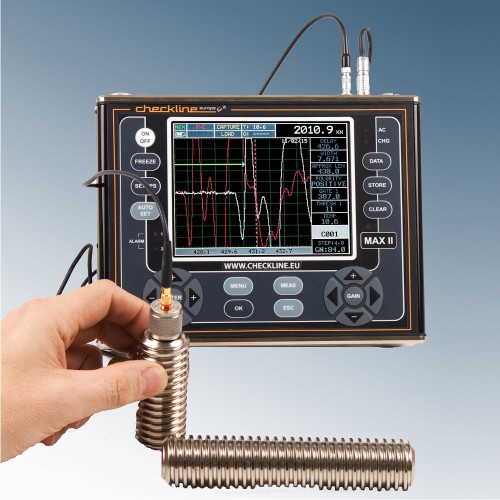

MAX-II Contrôleur de Tension de Boulon


Fabriqué aux États-UnisLe Contrôleur de tension de boulons, à ultrasons, MAX-II est conçu pour mesurer avec précision des fixations jusqu’à 30 m /100 ft de longueur. Il intègre toutes les fonctions du modèle d’origine MiniMax, avec des caractéristiques améliorées, matériels, vitesse et plage. Le Max II est conçu pour pouvoir être utilisé dans une large gamme d’applications industrielles mais aussi en laboratoire.

Le nouveau Contrôleur de Tension de Boulon MAX-II vous permet de surveiller avec précision les connexions de boulons en mesurant, avec des ultrasons, l’allongement de vos boulons.

Cette mesure est obtenue en déterminant la variation, dans la durée de transit, d’une onde de choc ultrasons le long de la longueur de la fixation lorsque le dispositif de fixation est serré par tout procédé mécanique. Le MAX II interprète alors cette mesure de temps comme un laps de temps (nanosecondes), élongation, charge, stress ou % de contrainte lorsqu’on applique une charge sur la fixation.

Le Max II parvient à réduire les erreurs d’opérateur en utilisant une large variété de traitements et d’automatisations. Avec son logiciel DakView pour Windows PC & MAC OSX qui possède un enregistreur et un support de données intégré, le MAX II offre une solution, facile à utiliser et fiable pour s’adapter aux applications de boulons les plus difficiles.

Le principe utilisé par le MAX-II, est de loin le système le plus précis pour mesurer et gérer le stress des boulons dans vos procédés d’assemblage. En outre, il vous permet de revisiter vos boulons dans certains intervalles ainsi que de surveiller la qualité de vos connexions de boulons au fil du temps.

Le MAX-II dispose d’une nouvelle fonction "Auto Corrélation" qui vous aide à optimiser la position de votre capteur.

Avec le nouveau grand écran QVGA, lisible avec la lumière du soleil, ainsi que la nouvelle fonction d’étalonnage, il est très facile à utiliser et fournit tous les grands avantages sans avoir besoin de courbes d’apprentissage associées avec d’autres modèles.

Le Contrôleur de Tension de Boulon MAX-II peut ajouter une grande valeur à votre travail d’assemblage. Il peut offrir une énorme contribution à la sécurité, à l’environnement, à la durée de montage ainsi qu’à la durée de vie de toutes vos connections de boulons.


Caractéristiques
  • Grand écran couleur QVGA, lisible avec la lumière du soleil. (320 x 240 pixels).
  • Mesure l'élongation, la charge, le stress, contrainte et le temps (nanosecondes).
  • Nouvelle fonction d’étalonnage pour le changement rapide et facile des câbles et transducteurs.
  • Fonction Auto corrélation pour optimiser la position du capteur.
  • Modes de mesure : Pulse-Echo, Echo-Echo (écho-écho) et Echo-Echo-Verify(vérification écho-écho).
  • Livré avec logiciel pour gérer les mesures et les réglages.
  • Logiciel de report d'interface PC
  • Réglage auto : Automatise la détection, la portée et l’affichage pour chaque boulon.
  • Alarmes de limites : tolérances Hi/LO réglables avec LED visuelles et signal sonore. Sorties d’alarme du matériel (câble accessoire requis).
  • Etalonage du champs : Courbe de correction de regression ou vecteur pour améliorer la précision en utilisant Load & Stress (charge et stress).
  • Mémoire interne 4GB et mémoire SD externe jusqu’à 64GB.
  • Connectivité USB 1.1
  • Sorties alarme, série & analogique.
  • Pack Li-Ion & batterie de secours d’urgence 6 AA en option.
  • Réglages : 64 réglages personnalisés par l’utilisateur; réglages d’usine peuvent aussi être modifiés par l’utilisateur.
  • 2 ans de garantie
  • Portes : trois portes de mesure, selon le mode de mesure utilisé, avec démarrage réglable et seuil.

Kit complet

Contenu de la livraison :

  • Contrôleur de tension de boulon MAX II
  • Mallette rembourrée de mousse
  • Chargeur de batterie
  • Fluide de couplage
  • Câble USB
  • Câble du transducteur
  • Certificat NIST

Les transducteurs doivent être commandés séparément !





Dimensions
Dimensions-MAX-II


Produits associés

TI-MAX Mesureur de tension de boulon


  • Options d'affichage - RF, rectifié, lecture avec de grands chiffres et barres limites.
  • Résolution d'affichage : 1/8"VGA 240 x 160 Pixel

Plus de détails

TI-MAX Mesureur de tension de boulon

TPG Bloc d'étalonnage en verre pour contrôleur de tension de boulon


  • Bloc d'étalonnage en verre pour tensiomètre à boulons à ultrasons
  • 3 Chemins:1", 2" et 3"(25,4 mm, 50,8 mm, 76,2 mm)
  • Finition de précision

Plus de détails

TPG Bloc d'étalonnage en verre pour contrôleur de tension de boulon

Téléchargements

Spécifications
Plage de mesure :1 - 2540 cm (1 - 1000 pouce)
Peut varier selon le mode de mesure sélectionné
Unités de longueur :Métrique (mm), Anglaise (in) ou Temps (µs)
Modes de mesure :Pulse-Echo (P-E), Echo-Echo (E-E) ou Echo-Echo-Echo (E-EV).
Détection :Passage du zéro (Zero crossing)
Rapidité :1250-13995 m/s (de 0.0492 à 0.5510 in/µs)
Résolution : 0.0001 mm (0.00001 in)
Quantités de stress :- Temps – Nanosecondes.
- Allongement – Changement de longueur (pouces/millimètres).
- Charge – Charge de force appliquée (pounds KIP ou megapascals MPa).
- Stress – Force pour un stress appliqué pour une unité de surface (pouces par pouce ou millimètres par millimètre).
- %Tension – Rapport d’allongement de la longueur efficace.
Ecran :Couleur QVGA TFT (320 x 240 pixels), lisible avec la lumière du soleil. Surface visible : 115.2 x 86.4 mm ou diagonale (144.78 mm). Palette de 16 couleurs, options de couleurs et luminosité variable
Modes d’impulsion du signal :Pic, onde carrée & tension d’impulsion du signal sonore : 100 – 400 V.
Largeur d’impulsion du signal :Options sélectionnables : pic, fin, large, pic HV, fin HV, large HV, TB .5 MHz, TB 1 MHz, TB 2 MHz, TB 5 MHz, TB 10 MHz. Pic 40 ns, onde carrée de 80 à 400 ns, signal sonore de 50 ns à 1 microseconde.
Réglage du gain :De 0 à 110 dB avec une résolution de 0.2 dB. Contrôle manuel et AGC
Réglages amortissements : 50, 75, 100, 300, 600, & 1500 Ohms.
Mémoire :Formats des rapports : Grille (AlphaNumérique).
Capacité : 4 Gb interne & jusqu’à 64 Gb externe SD slot.
Alimentation :Pack Ion Lithium : 10.8 V, 2 Ah
Livré avec chargeur 100-240 VAC, 50-60 Hz
Autonomie batterie :Fonctionnement type de 18 heures pour une charge entière
Classe de protection :IP 65
Température de fonctionnement :-10 - 60 °C
Poids net :2.04 kg avec batterie
Dimensions : l 216 x h 165 x p 70 mm
Boitier :Corps en aluminium extrudé avec embouts en aluminium nickelé (joint étanche)
Vues affichage :RF (vue onde entière), +/- rectifiée (vue onde moitié), chiffres ou combinaison écran partagé (onde plus grands chiffres)
Environnement :Conforme aux exigences IP65
Connecteur alimentation :12V @ 2 Amps, adaptateur 100-240 VAC, .7 Amps, 50-60 Hz. 5 broches Lemo (comprises): Sortie RS232 – interface série RS232 PC. Sorties alarme – Deux sorties alarme indépendantes déclenchées par la porte. Sortie analogique – sorties proportionnelles (amplitude ou distance), 0-10 Volts.
USB :Connectivité directe USB 1.1 PC
Connecteurs de transducteurs : Deux connecteurs LEMO 00
Etalonnage :Options d’étalonnage du zéro : automatique, fixé, point unique ou deux points.

Accessoires

CF-AN Fluide de couplage


  • Utilisé pour créer un couplage ultrasons entre la sonde et le matériau à tester
  • Disponible en différents volumes - 125ml / 250ml / 500ml / 1l / 5l / 25l

Plus de détails

CF-AN Fluide de couplage 126455

MAX-II Offshore Case Mallette étanche pour le contrôleur de tension de boulon à ultrasons MAX II


  • Etanche à l'eau
  • Bouton d'aération
  • Matériau résistant aux chocs

Plus de détails

MAX-II Offshore Case Mallette étanche pour le contrôleur de tension de boulon à ultrasons MAX II 127251

Achetez maintenant
Produit

Nom du produit
Prix
Quantité
134991
MAX-II Bolt Tension Gauge
€ 4.965,00

Accessoires

Nom du produit
Prix
Quantité
134993
F-250-0006 Protective Pouch for MAXII Bolt Tension Gauge
€ 204,00
126906
X-000-0010 (3" and 6" Certified Cal Bars)
€ 661,00
132197
T-700-2405 1/8" 5mHz TI-MAX Probe Magnetic
€ 848,00
126774
T-700-4405 1/8" 10MHz TI-MAX Probe Magnetic
€ 870,00
132198
T-702-1405 1/4" 2.25mHz TI-MAX Probe Magnetic
€ 870,00
126854
T-702-2405 1/4" 5 MHz TI-MAX Probe Magnetic
€ 870,00
132199
T-702-4405 1/4" 10mHz TI-MAX Probe Magnetic
€ 892,00
133047
T-703-1405 - 3/8in, 2.25 Mhz TI-MAX Probe Magnetic
€ 881,00
132200
T-703-2405 3/8" 5mHz TI-MAX Probe Magnetic
€ 881,00
132201
T-704-1405 1/2" 2.25mHz TI-MAX Probe Magnetic (for Steel Bolts up to 1.3 Meter length)
€ 892,00
132202
T-704-2405 1/2" 5mHz TI-MAX Probe Magnetic
€ 892,00
130240
T-706-1405 3/4" 2.25 MHz TI-MAX Probe Magnetic
€ 953,00
132203
T-706-2405 3/4" 5 mHz TI-MAX Probe Magnetic
€ 953,00
134894
N-704-0094 (1.20m) Single Lemo 00 to Spring Loaded 2 Pin fixture 1/8” Spacing
€ 248,00
134895
A-000-9001 Crystal 1/8", 7.5 MHZ, 12 pcs
€ 149,00
130352
N-110-0020 Transducer Cable, Lemo to microdot Single ( 3 meter)
€ 94,00
126855
A-156-8001 Temperature Sensor
€ 617,00
135452
N-110-0020-KEV Transducer Cable with Kevlar Shield, Lemo to microdot Single ( 3 meter)
€ 105,00
135643
MAX-II-CC - Waterproof Carrying case for MAX-II Bolt Tension Meter
€ 299,00
137475
STD-P4 Certified Polystyrene Test Block Kit: 1.5 mm, 2.5 mm, 4.5 mm, 6.5 mm.
€ 1.317,00
134087
X-000-0011 3" Steel Calibration Bar
€ 380,00
Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
