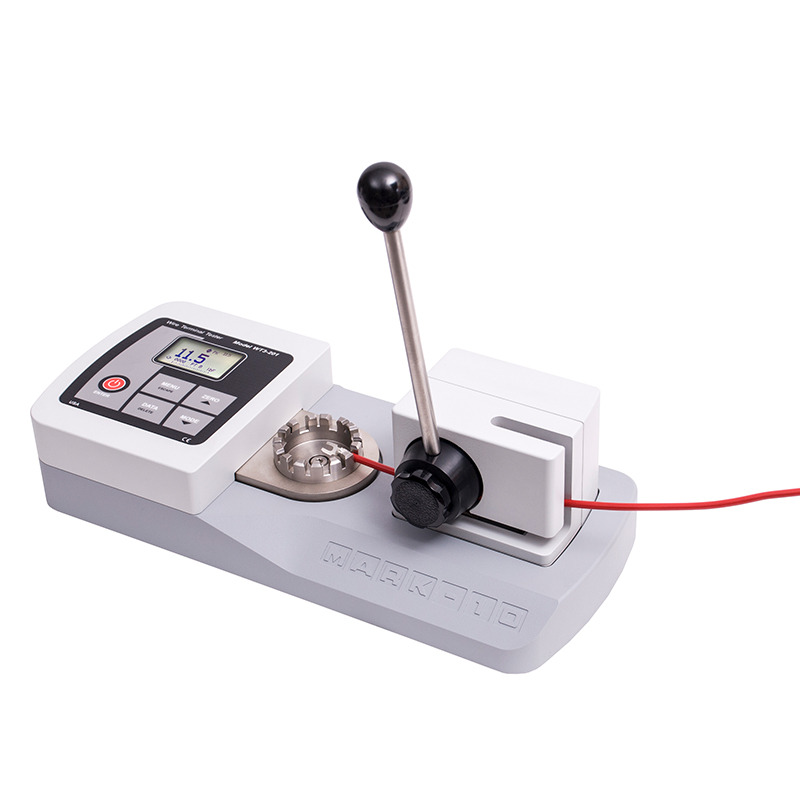

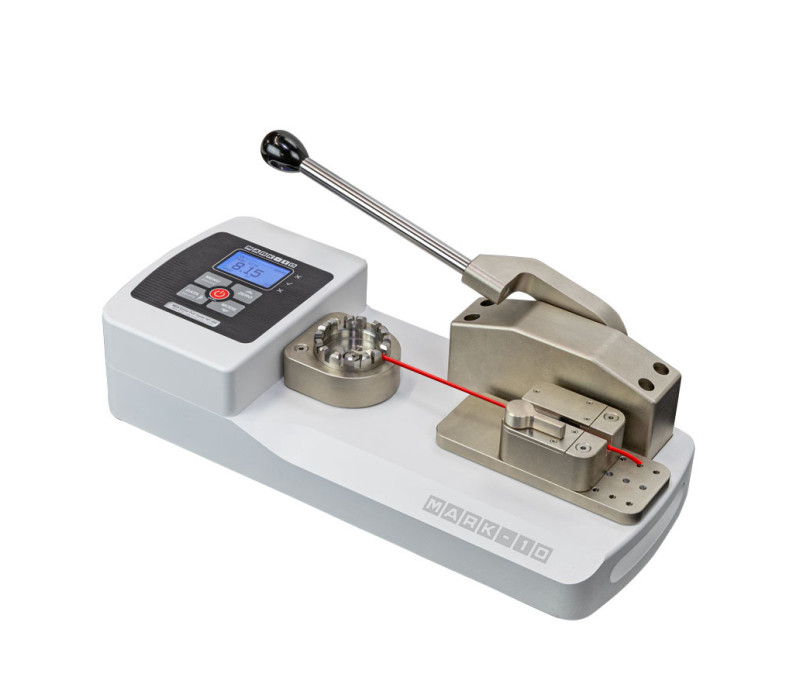

WT3-201 Testeur de sertissage


Fabriqué aux États-UnisLe nouveau modèle WT3-201 succède au WT3-200, avec des modifications mineures des dimensions de la base, longeur minimale de l’échantillon et graphiques du clavier.

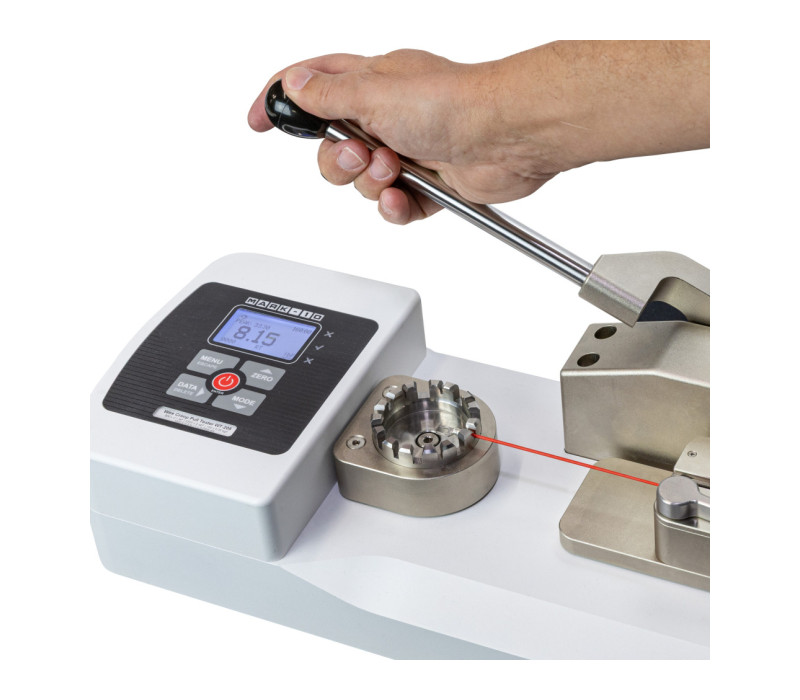

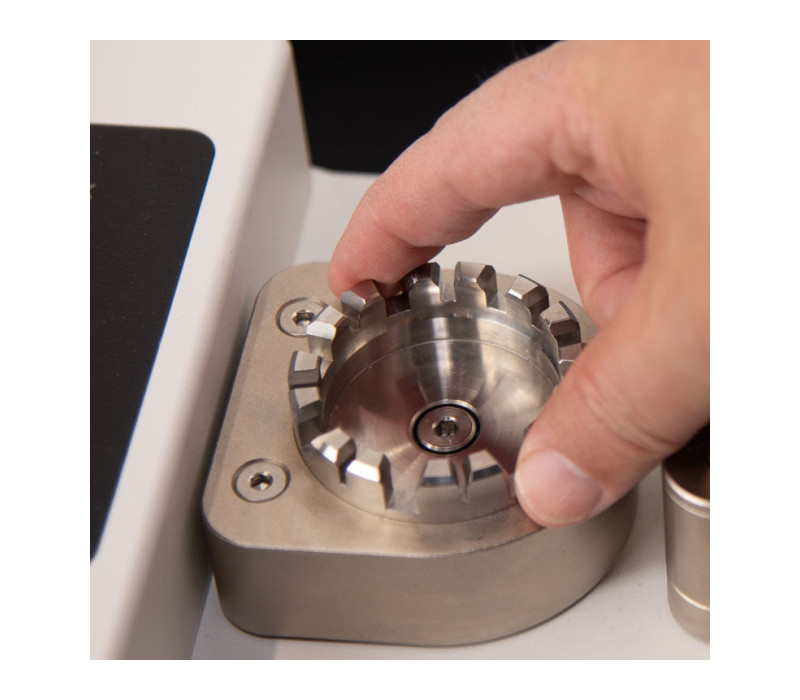

Le testeur de sertissage est conçu pour mesurer la force de traction de terminaisons de fils et de tubes. La force de traction des terminaisons est testée à l’aide d’un levier ergonomique qui permet d’effectuer des mesures, faciles, jusqu’à 1000 N (200 lbF). Une fixation réglable de terminaisons de fils contient plusieurs fentes pour des diamètres de fils jusqu’à AWG 3 (0.25 in [6.3 mm]).

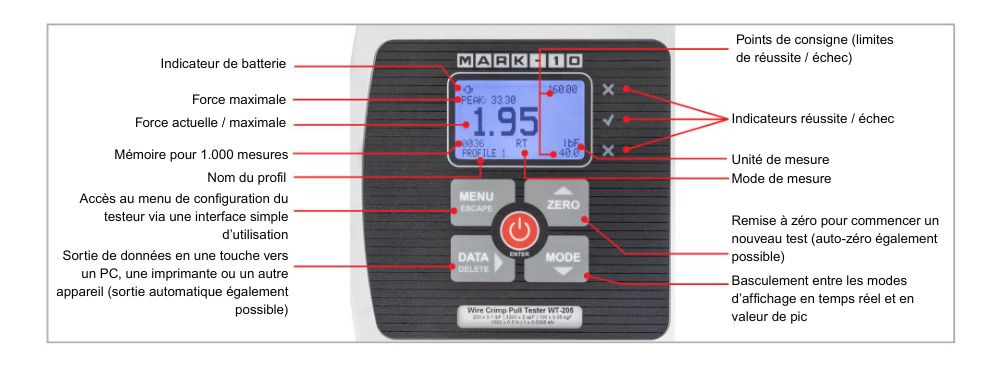

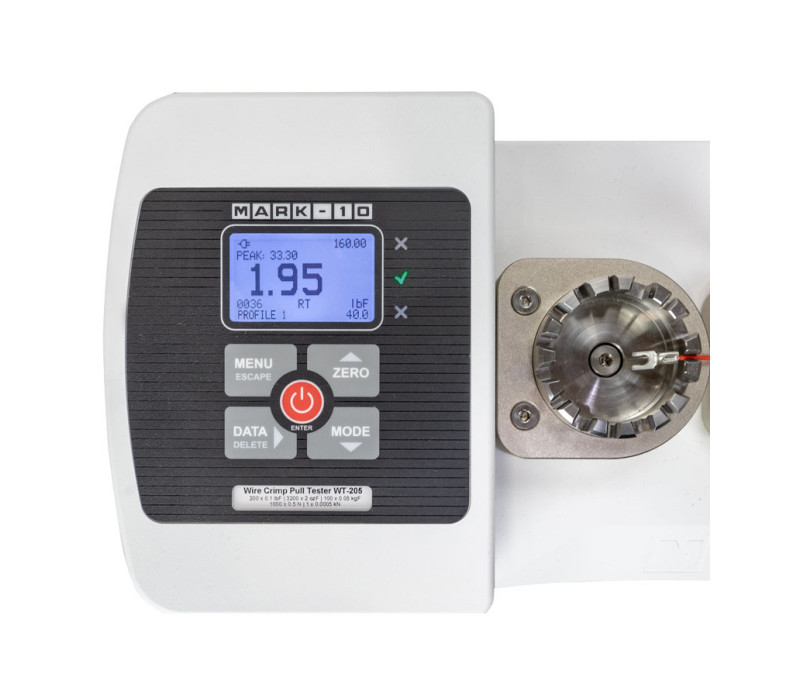

Un grand écran graphique LCD, rétroéclairé, affiche en temps réel, les valeurs de la force, le pic de force, des limites programmables de réussite/échec, les unités de mesure et plus encore. Les données peuvent être transférées vers un ordinateur ou un autre collecteur de données via des sorties USB, RS-232, Mitutoyo (Digimatic) ou analogique. Une barre de charge analogique est affichée à l’écran pour représenter graphiquement la force appliquée.

Un stockage de données intégré est inclus pour 1000 lectures ainsi que des calculs statistiques et une sortie vers un ordinateur. Une sortie automatique, un stockage de données, une mise à zéro lors de la cassure d’un échantillon représentent des caractéristiques uniques qui aident à automatiser les processus de test. Une protection par mot de passe garantit qu’aucune modification non autorisée peut être apportée aux données.

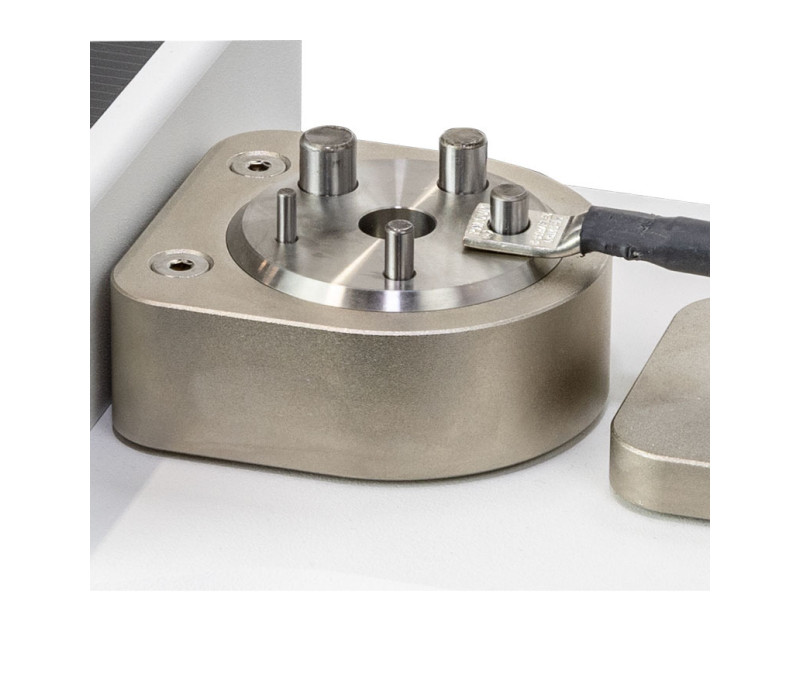

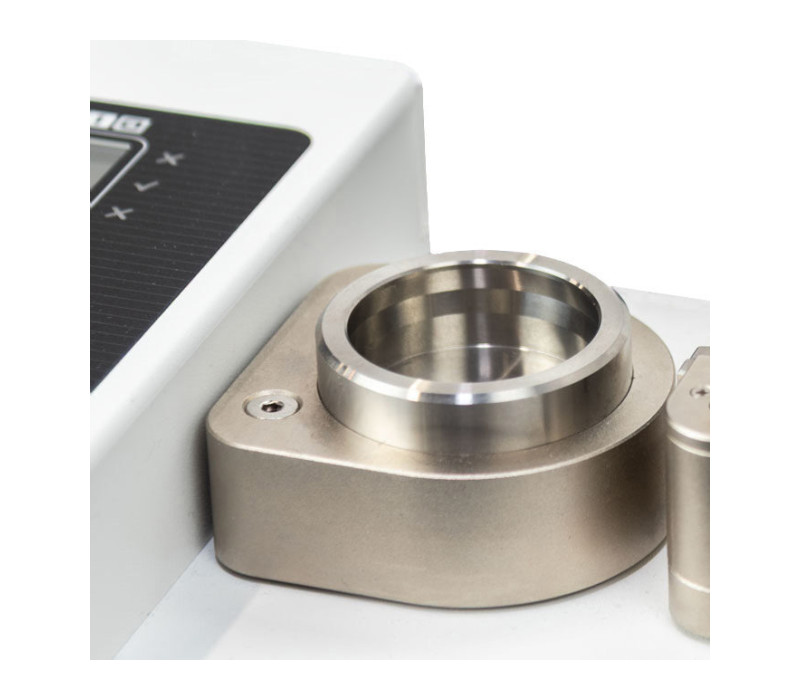

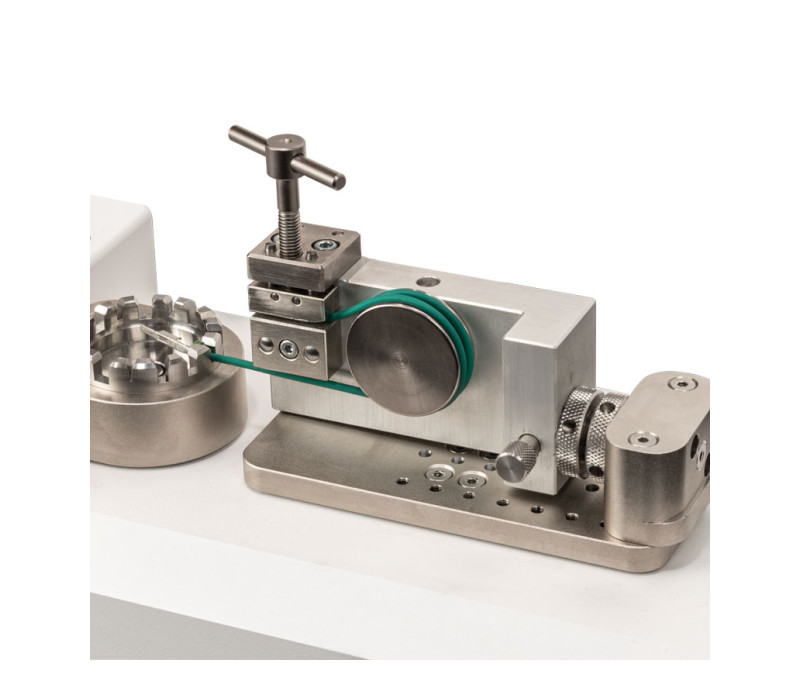

Un équipement, en option, tel qu’une fixation des terminaisons en forme d’anneau peut être utilisé pour sécuriser des terminaisons en forme d’anneau, une fixation pour terminaux, vide et usinable qui peut s’adapter à des formes et des tailles uniques d’échantillons ainsi qu’une mallette de transport, en option qui rend le transport de l’appareil simple et sûr.


Caractéristiques
  • Mesure en temps réel et valeurs de pic de force
  • Fonctionnement ergonomique du levier qui produit 1000 N
  • Sorties USB, RS-232, Mitutoyo (Digimatic) et analogique
  • Sortie automatique / enregistrement des données / mise à zéro lors de la cassure de l'échantillon aide à automatiser le processus de test
  • Mémoire de 1000 points de données avec statistiques et sorties
  • Protection par mot de passe qui empêche les modifications non autorisées
  • Indicateurs de valeurs seuil programmables et sorties pour détermination de échec / réussite
  • Taux d'échantillonnage très rapide de 7000 Hz qui capture avec précision les valeurs du pic de force
  • Alarmes sonores et sons des touches réglables
  • Trous de fixation pour montage sur banc
  • Marquage CE

Produits associés

WT3-201M Testeur de traction de connectique motorisé


  • Démarrage automatique lors de l'insertion d'un échantillon
  • Retour automatique lors de la casse de l'échantillon ou de la charge
  • Attribution de la date / heure pour toutes les données enregistrées (fonction en option)

Plus de détails

WT3-201M Testeur de traction de connectique motorisé

MR06-200 Capteur portable pour test de sertissage


  • Poignées ergonomiques et mécanisme de tension pratique
  • Mesure les forces de tration
  • Compatible avec les indicateurs numériques de séries 7i, 5i et 3i

Plus de détails

MR06-200 Capteur portable pour test de sertissage

Kit complet

Le WT3-201 comprend les éléments suivants :

  • Testeur WT3-201
  • Fixation de terminaisons en forme d’anneau, en option
  • Adaptateur AC
  • Câble USB et accessoires
  • Certificat de calibration sans données
    En option - Certificat de calibration avec données de mesure




(Le kit sera livré sans la mallette de transport illustrée ci-contre)



Spécifications
Capacité et résolution :200 x 0.1 lbF, 3200 x 2 ozF, 100 x 0.05 kgF, 1000 x 0.5 N, 1 x 0.0005 kN
Précision :±0.2 % de la pleine échelle
Plage de fil de la jauge* :AWG30 - AWG3*
Plage du diamètre du fil :0.01 - 0.25 in [0.3 - 6.3 mm]
Longueur minimale de l'échantillon :6.0 in [152 mm], sans les terminaisons
Elongation maximale de l'échantillon :29.2 mm (1.15 pouce)
Alimentation :AC ou pile rechargeable. L’indicateur multi-étapes de batterie faible est affiché, arrêt automatique de l’appareil lorsque l’alimentation est trop basse.
Autonomie des piles :Avec/sans rétroéclairage : Jusqu’à 7/24 heures en utilisation en continue
Taux d'échantillonnage :7000 Hz
Sorties : USB / RS-232 : Réglable jusqu'à 115 200 baud.
Exigences environnementales :40 - 100°F, max. 96 % d’humidité, non-condensée
Protection surcharge :150 % de la pleine échelle (l’affichage montre "OVER" à 110 % et au-dessus)
Poids :7,3 kg
Garantie :3 ans (voir déclaration individuelle pour plus de détails)

Video

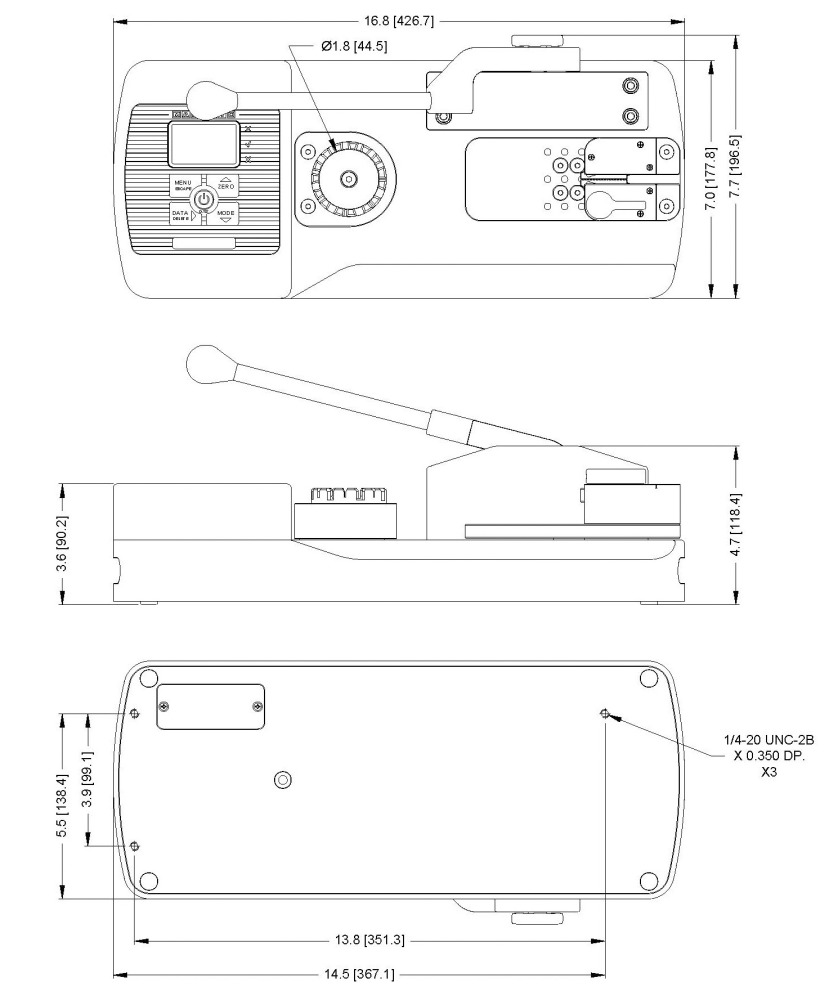

Dimensions
Dimensions-WT3-201


Achetez maintenant
Produit

Nom du produit
Prix
Quantité
135132
WT3-201E Testeur de traction de connectique - 1000 N
€ 2.526,00

Accessoires

Nom du produit
Prix
Quantité
130524

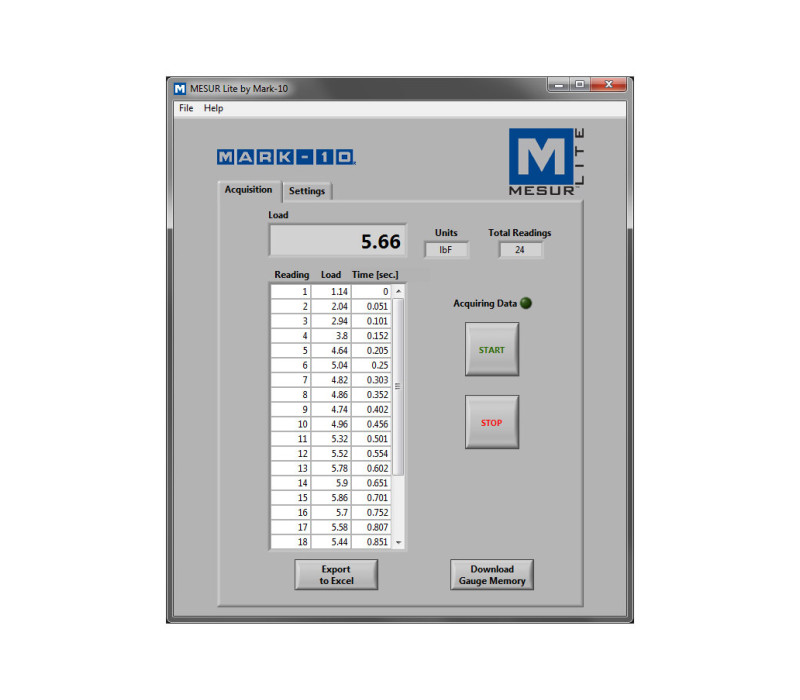

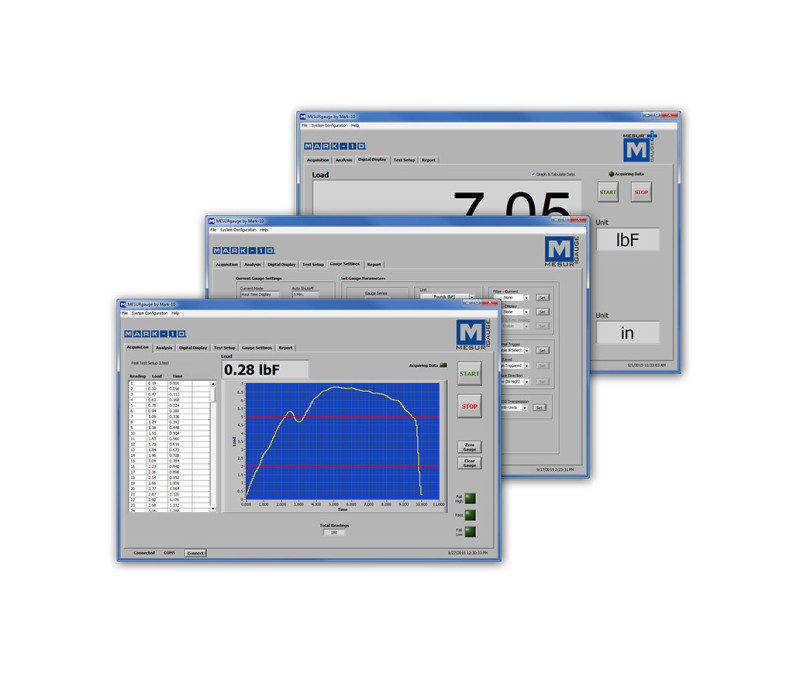

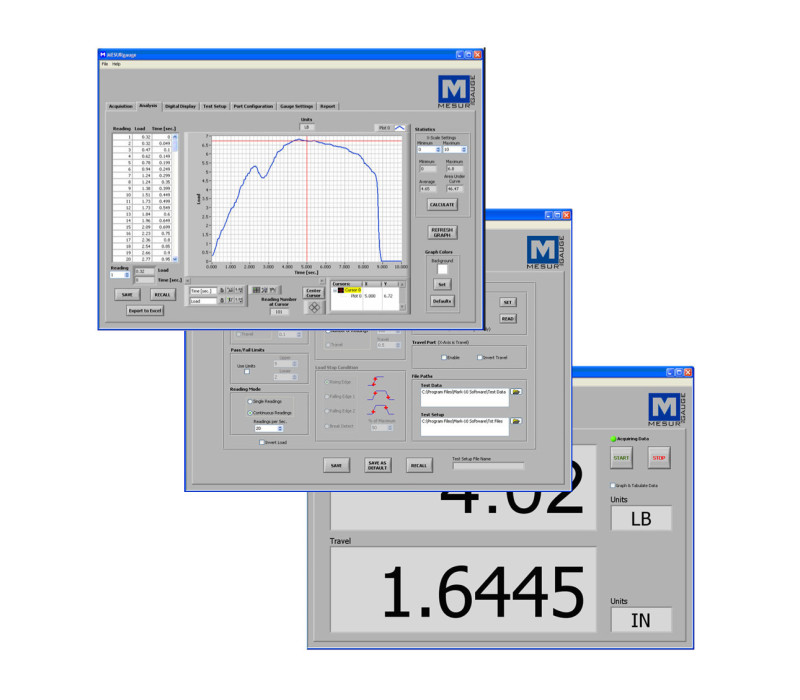

15-1004 MESUR gauge, single license
€ 540,00
134246
WT3002 Ring terminal fixture for WT3-201(M)
€ 202,00
134591
WT3003 Machinable blank terminal fixture for WT3-201(M)
€ 193,00
136552
WT3004 Carrying case for WT3-201
€ 275,00
134222

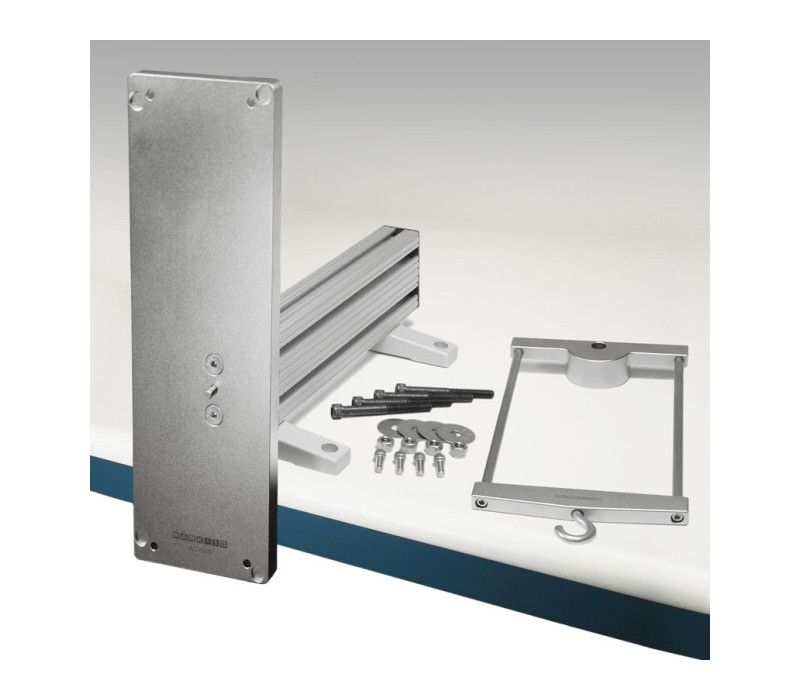

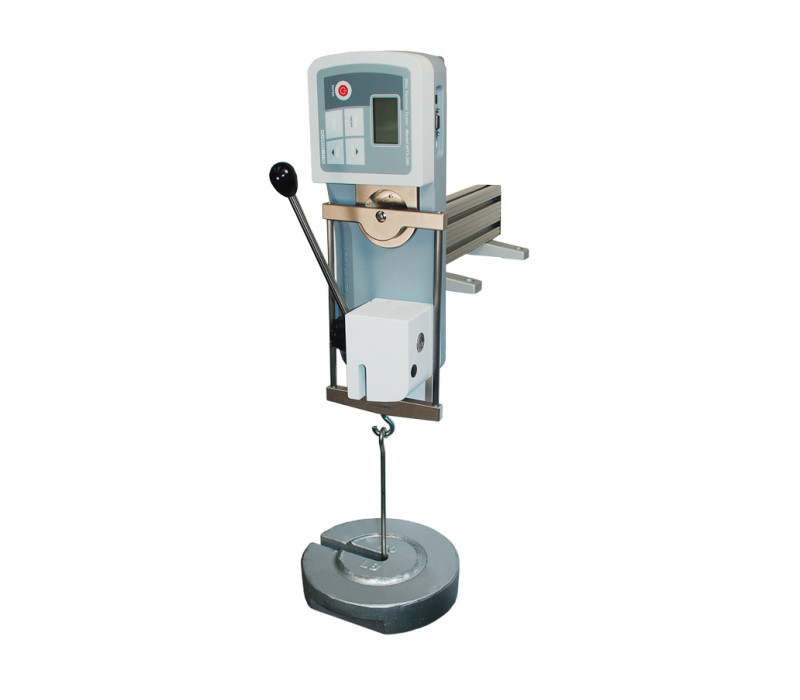

AC1049 Calibration kit for WT3-201/WT3-201M (weights not included)
€ 1.038,00
132825
09-1163 câble, en série, série 7/5/4 jusqu'à RS-232 DB-9
€ 77,00
132876
09-1165 Cable, USB, Series 7/5/4/3 to PC
€ 29,00
132826
08-1026 Batterie de remplacement, 8,4 V NiMH
€ 19,00
131954
AC1030 AC adapter/charger, 110V US
€ 43,00
131955
AC1031 AC adapter/charger, 220V Europe
€ 43,00
132878
AC1032 AC adapter/charger, 220V UK
€ 43,00
132879
AC1035 AC adapter/charger, 220V Australia
€ 43,00
133953
Certificat NIST long format avec données (commandé avec une nouvelle jauge)
€ 82,00
Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
