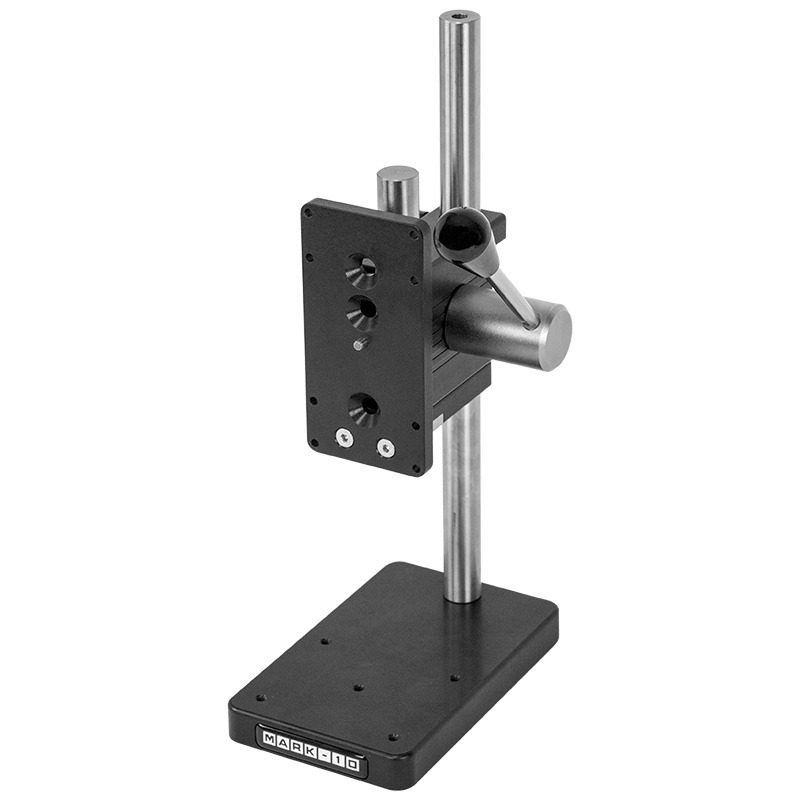

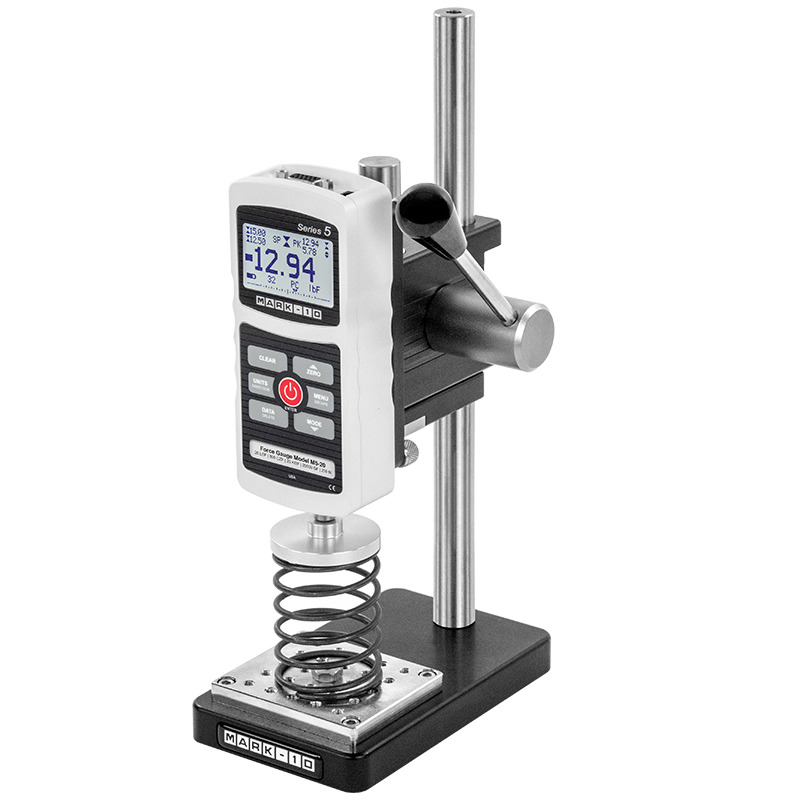

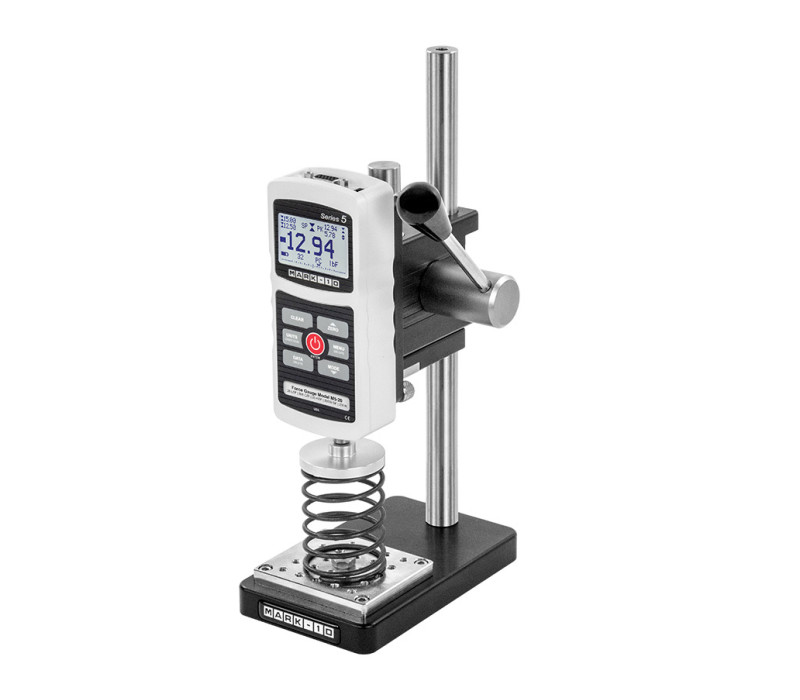

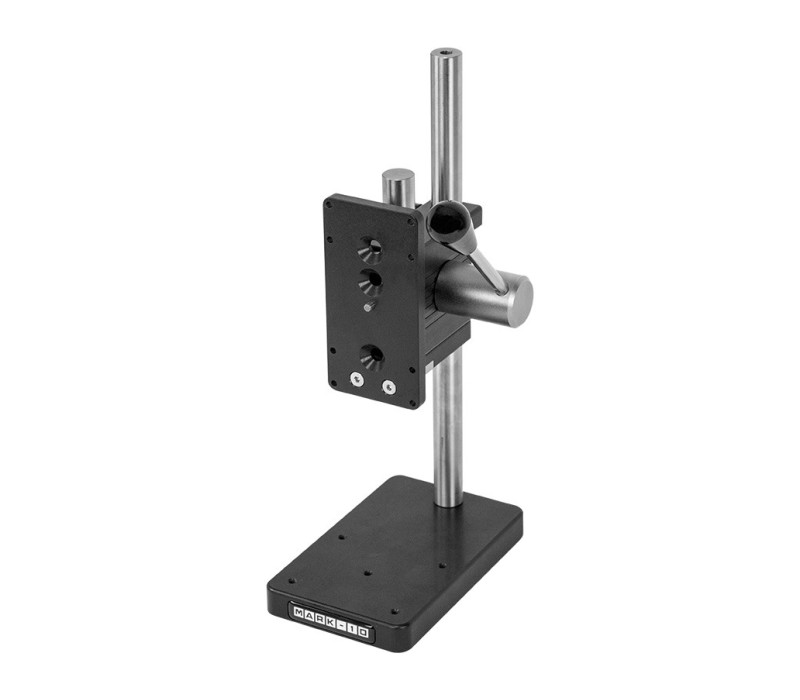

ES05 Banc de test mécanique - seulement compression
Découvrez l’ES05, un banc d’essai manuel conçu pour les tests de compression avec une capacité allant jusqu’à 150 N (15 KG), idéal pour une large gamme d’applications industrielles et de recherche. Ce modèle associe un design compact à un mécanisme de levier à ressort, permettant des tests précis et répétitifs sur divers échantillons.
Caractéristiques principales :
- Polyvalence d’application : Idéal pour les tests d’activation de contact, les tests de petits ressorts, les tests de pelage et bien plus encore.
- Conception compacte et légère : Parfait pour les bancs de travail encombrés et facilement transportable pour les audits sur site ou les déplacements rapides entre les zones de test.

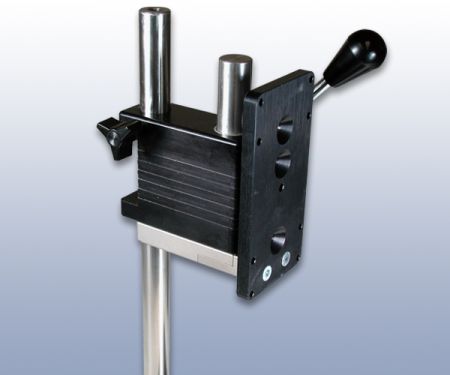

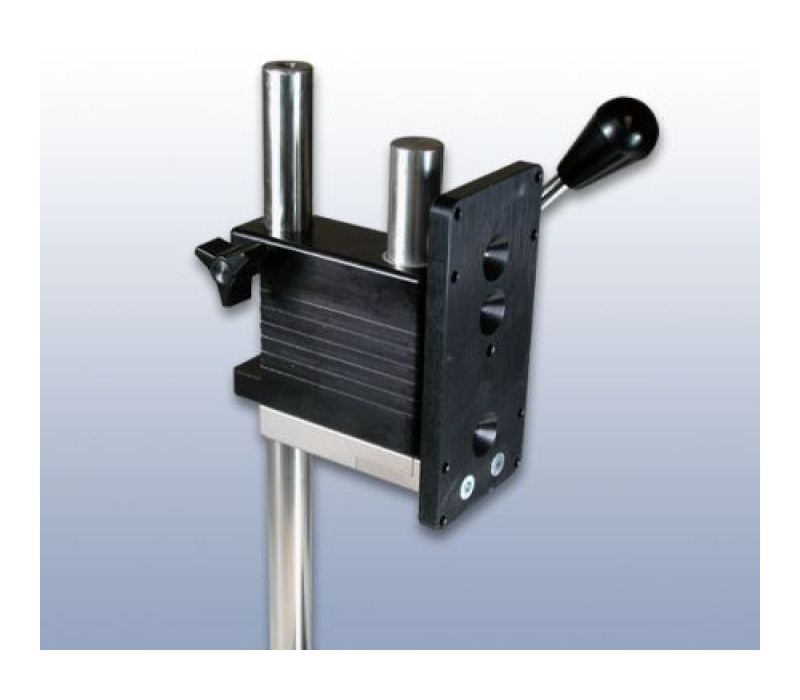

- Mécanisme de levier réglable : Peut être repositionné le long de la colonne pour s’adapter à différentes tailles d’échantillons.
- Utilisation manuelle efficace : Équipé d’un levier à ressort pour assurer des tests cohérents et répétables.
Avantages clés :
- Facilité d’utilisation : Interface intuitive permettant une prise en main rapide pour tous les utilisateurs.
- Construction robuste : Conçu pour résister aux conditions rigoureuses des environnements industriels et de laboratoire.
Pour plus d’informations sur l’intégration du banc d’essai ES05 dans vos processus de mesure de force,
contactez-nous.
Caractéristiques
- Le levier à ressort est idéal pour des besoins d'essais répétitifs
- Le levier mécanique peut être déplacé sur toute la longueur de la colonne
- Des trous permettent de fixer l'instrument sur un banc
- Taille compacte

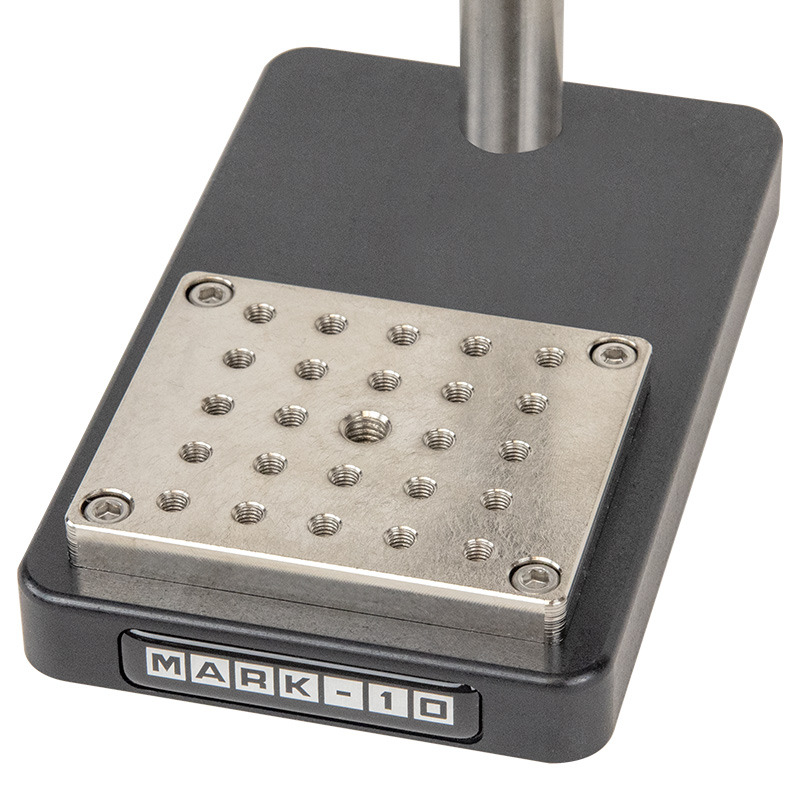

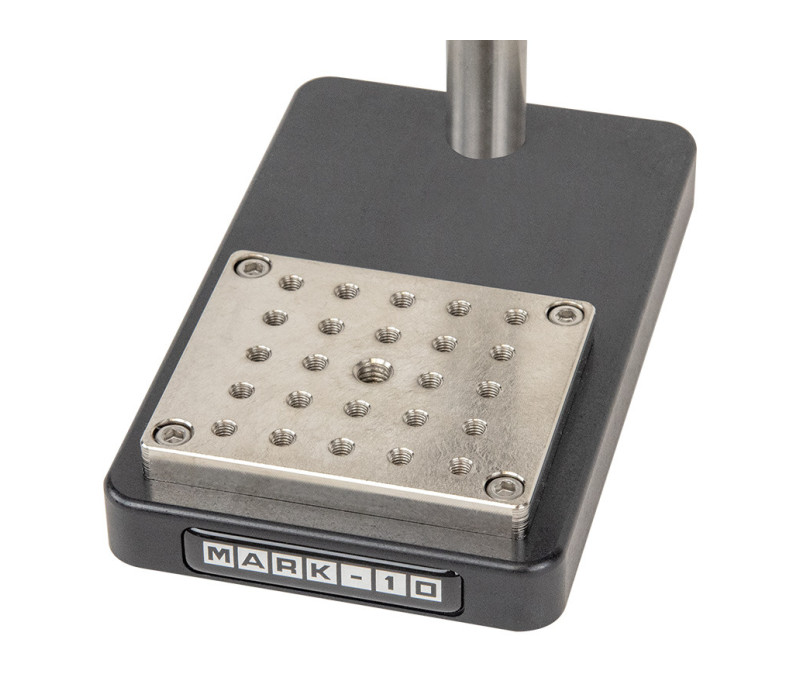

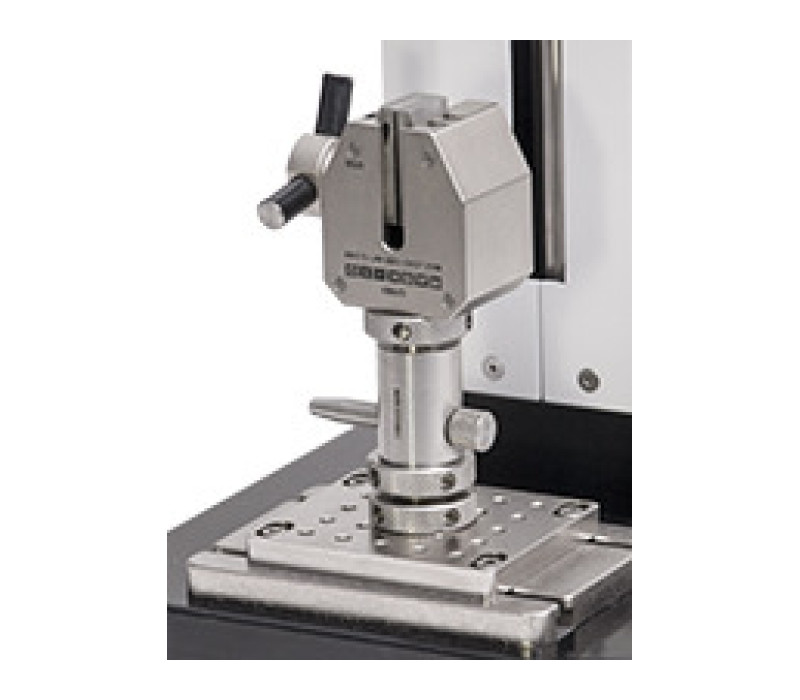

- En option, le plateau de base avec 25 trous filetés # 10-32 pour le montage fixe
- Sets de montage disponibles pour des dynamomètres de marques concurrentes
- Garantie 3 ans

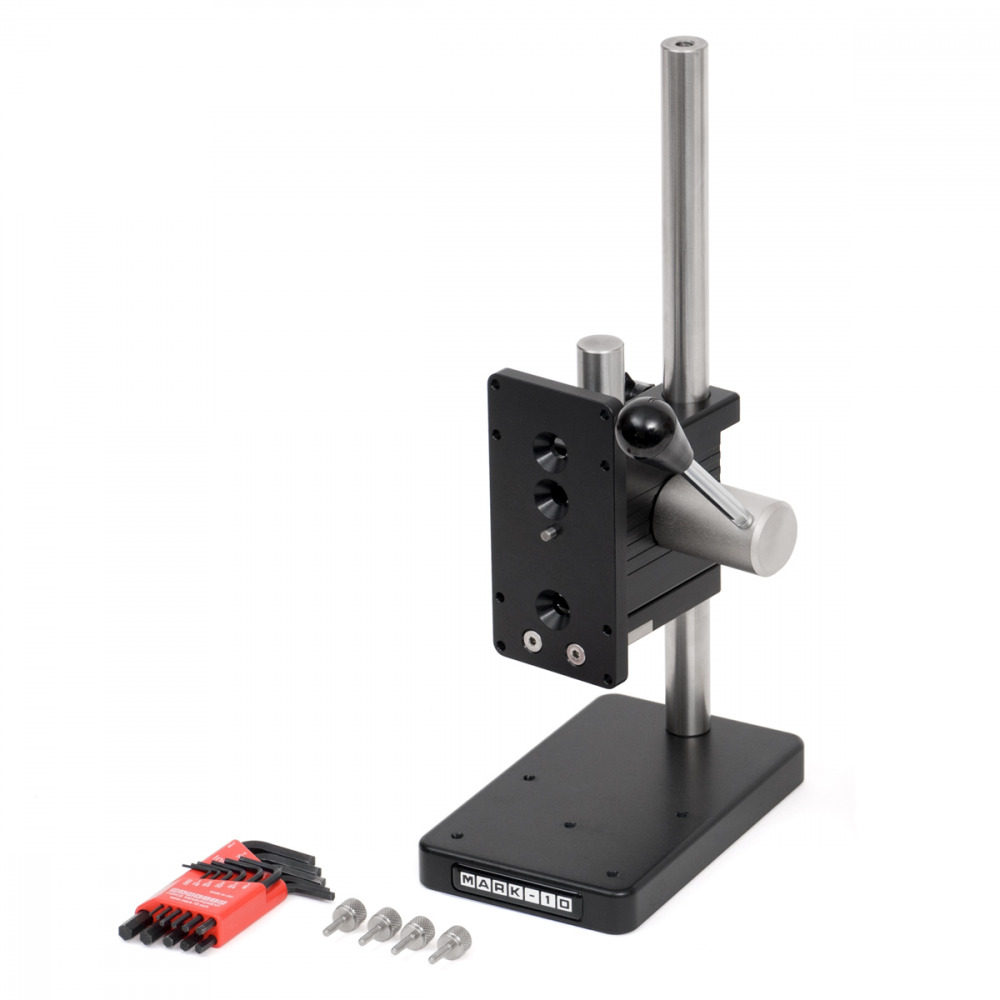

Le banc d'essai ES05 est livré avec les accessoires suivants :
- 4 vis à oreilles pour dynamomètre
- Un jeu de clés Allen
Comparaison des bancs d'essai manuels
| Modèle | Capacité de force | Course d'essai maximale | Méthode de chargement | Tarif de déplacement | Maximum, dégagement d'échantillon |
|---|---|---|---|---|---|
| ES05 | 150N | 38mm | Levier à ressort | 25,4 mm par tour de levier | 223mm |
| ES10 | 500N | 229mm | Levier à ressort | 26,7 mm par tour de levier | 229mm |
| ES20 | 500N | 229mm | Molette manuelle supérieure | 1,5 mm par tour de roue | 229mm |
| ES30 | 1000N | 330mm | Roue manuelle latérale | 1,3 mm par tour de roue | 356mm |
| TSA750(H) | 3750N | 95mm (with travel stops) 152mm (without travel stops) | Levier à crémaillère réglable par paliers de 30° | 76,2 mm par tour de levier | Vertical: 267mm Horizontal: 368mm |
| TSB100 | 500N | 95mm (with travel stops) 152mm (without travel stops) | Levier à crémaillère réglable par paliers de 30° | 76,2 mm par tour de levier | 330mm |
| TSC1000(H) | 5000N | 89mm | Roue manuelle en ligne | 2,5 mm par tour de roue | Vertical: 254mm Horizontal: 330mm |
| TSF(H) | 5000N | 102mm | Roue manuelle latérale | 0,34 mm par tour de roue | Vertical: 356mm Horizontal: 459mm |
| - La course d'essai maximale et/ou l'espace libre dépendent des pinces ou accessoires utilisés lors des essais. Les dimensions indiquées sont sans pinces ni accessoires. - Les rallonges de colonne sont disponibles pour tous les modèles, sauf ES05, ES10 et ES20. - Les modèles marqués d'un (H) sont disponibles en versions verticale et horizontale. |
|||||

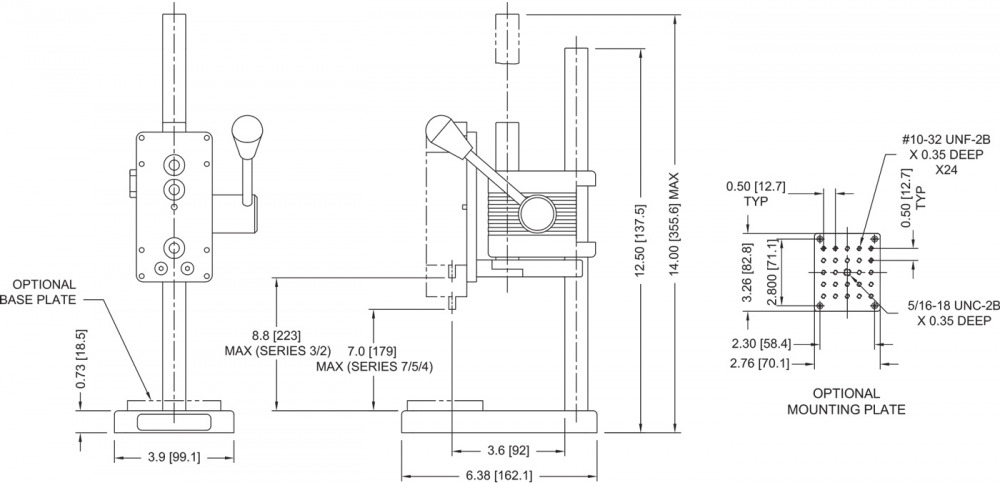

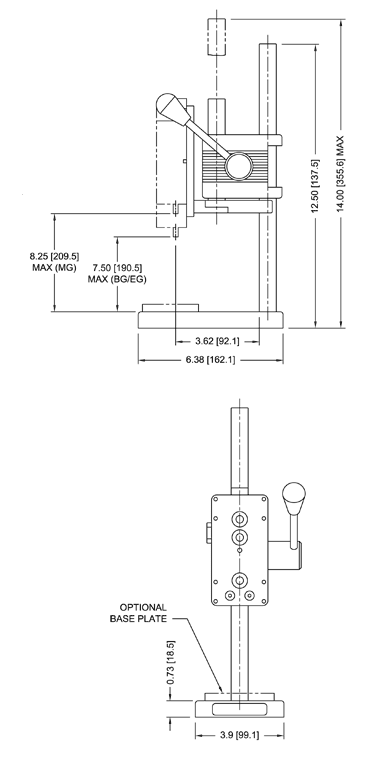

Dimensions
Banc d'essai de force de compression manuel ES05
Toutes les tailles en pouces et (mm)
Produits associés
Series-3 Dynamomètre digital
- Taux d'échantillonnage de grande vitesse : 2000 Hz
- Sortie de données USB (un seul point de mesure)
Plus de détails
Series-4 Dynamomètre digital avec sortie
- Ports USB, RS-232, Mitutoyo et analogiques
- Taux d'échantillonnage à 3000 Hz
Plus de détails
Series-5 Dynamomètre digital perfectionné
- Taux d'échantillonnage à haute vitesse de 7 000 Hz
- Sorties USB, RS-232, Mitutoyo et analogique
Plus de détails
Accessoires
Catégorie Attaches Mark-10
Vous trouverez ici des poignées et des supports pour les appareils de mesure de force et de couple Mark 10
Plus de détails
Spécifications
| Capacité : | 15 kg / 150N |
| Déplacement : | 38 mm |
| Dimensions : | Voir le schéma ci-dessus |
| Poids : | 2,7 |
| Garantie : | 3 ans |
