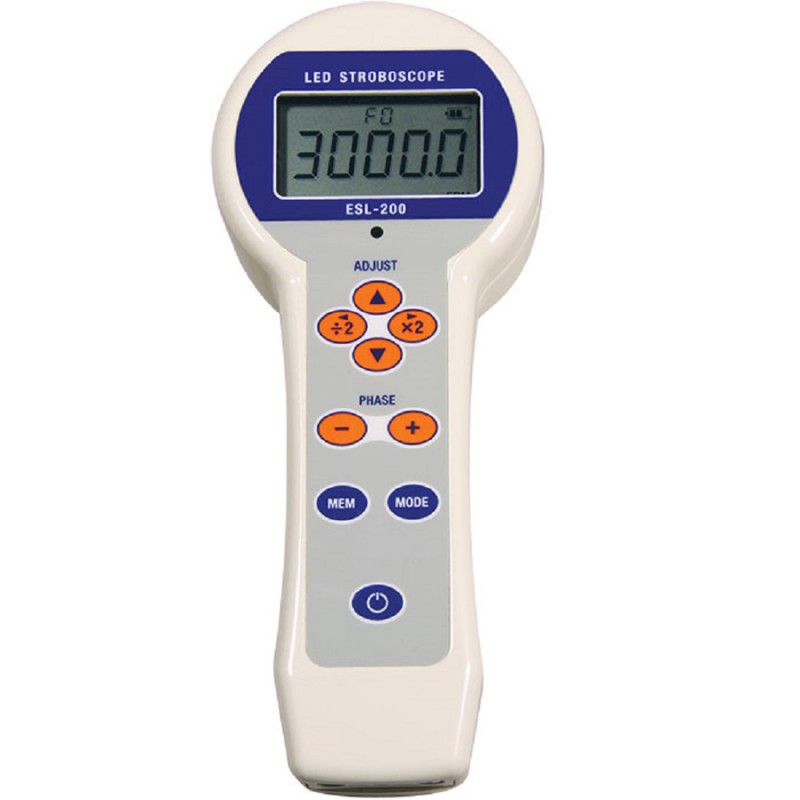

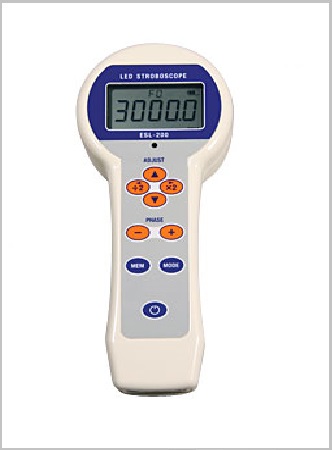

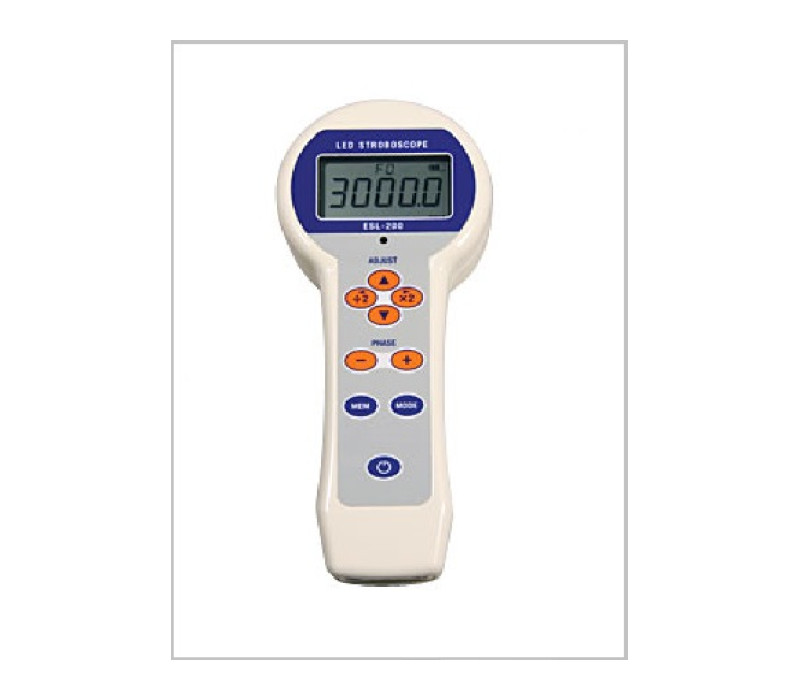

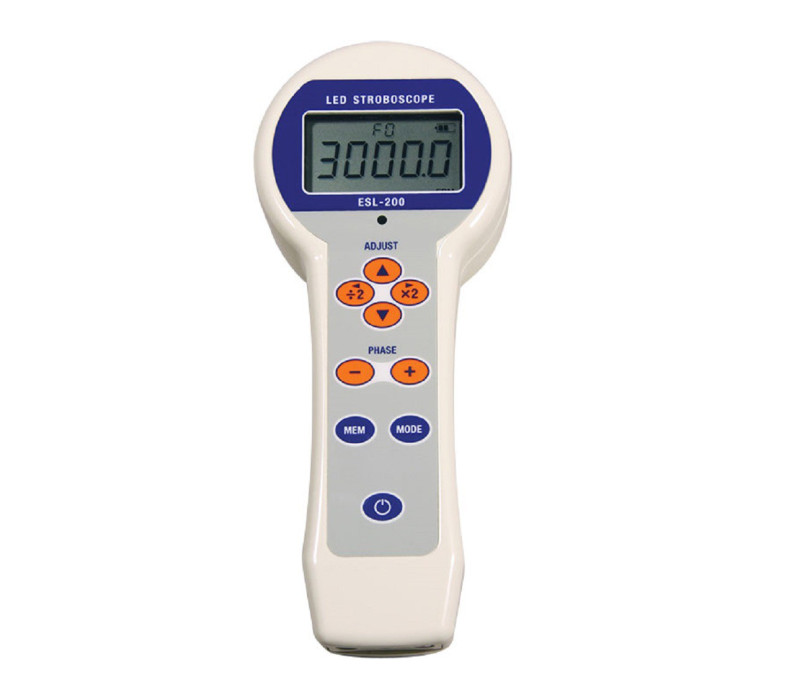

ESL-200 Stroboscope LED
Le ESL-200 LED est un stroboscope LED ultra lumineux, fonctionnant sur batterie, conçu pour mesurer et observer un mouvement de rotation, alternatif et linéaire dans des situations variées de production, de contrôle qualité et des applications académiques. Il génère une lumière extrêmement brillante compte tenu de sa taille compacte.

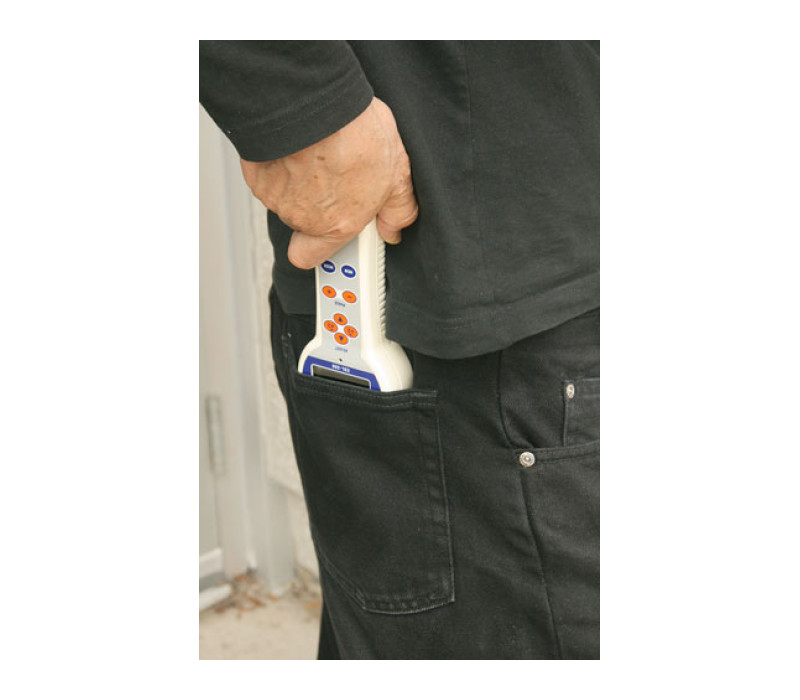

Le stroboscope ESL-200 LED est conçu pour mesurer la vitesse de rotation ou le mouvement linéaire cyclique d’objets sans contact ou autocollant réfléchissant, de façon à geler visuellement le mouvement. Les lumières LED, utilisant une modulation par largeur d’impulsion, sont situées dans un boîtier en aluminium et alimentée par une batterie rechargeable NiMH, faisant de cette sonde de poche un appareil extrêmement durable et capable de taux de flash élevé.
Le ESL-200 LED est un stroboscope d’inspection idéal pour des analyses de vibration, de mouvement et de vitesse tels que des arbres de rotation, des ventilateurs, cames, etc.

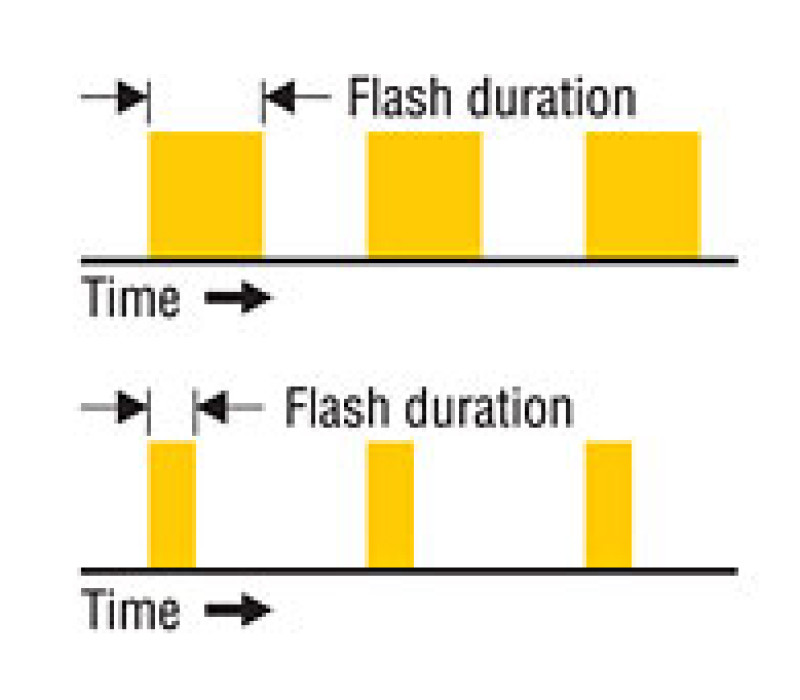

Durée du flash réglable
Dans la plupart des applications, il n’est pas nécessaire de modifier la durée standard du flash. Pour des applications à très grande vitesse, il est possible que des objets se déplacent pendant la courte durée d’un seul flash, rendant l’image floue. En diminuant la durée du flash, les objets ont moins le temps de bouger et l’image apparait alors plus nette.
Caractéristiques
- Modulation par largeur d’impulsion pour des images nettes à haute vitesse
- Durée d’alimentation étendue à 6 heures en utilisation en continue à 6000 fpm/rpm
- Largeur auto de la plage de mesure – jusqu’à 150 000 fpm/rpm (plus de 100 000 flashs)
- Réglage du déphasage numérique de 359 ° par incrément de 1°
- Boîtier en aluminium robuste – taille compacte – poids de seulement 540 g
- Fonctionnement de grande stabilité sans dérive
- Source lumineuse à semi-conducteurs LED de grande efficacité
- Fonctionnement à bouton poussoir avec boutons x 2 et ÷ 2 pour un réglage simple et précis
- Sauvegarde en mémoire de 9 taux de flash pour enregistrements ou tests rapides (redémarre avec le dernier taux de flash utilisé)
- LCD de hauteur 12 mm, 5 chiffres faciles à lire
- Entrée et sortie du déclenchement externe
- Montable sur trépied
Kit complet
Le ESL-200 est livré dans une mallette de transport protégée de mousse avec le stroboscope LED, chargeur/adaptateur AC universel, manuel d’utilisation ainsi que le certificat d’étalonnage de traçabilité NIST
Spécifications
| Plage de mesure : | 6,0 - 150 000 fpm/rpm |
| Résolution : | ± 0,1 fpm/rpm (de 6,0 à 9999.9 fpm/rpm) ± 1 fpm/rpm (de 10 000 à 120 000 fpm/rpm) |
| Précision : | ± 0,01 %, ±1 LSD |
| Affichage : | 12 mm de hauteur, 5 chiffres LCD |
| Brillance : | 4300 LUX 6 000 FPM, à 20 cm de distance, durée du flash F0 |
| Alimentation : | Batterie rechargeable NiMH avec un adaptateur universel 100-240 V |
| Autonomie de la batterie : | 6 heures en utilisation en continue à 6 000 fpm/rpm, mode économie d’énergie 12 heures en utilisation en continue à 6 000 fpm/rpm |
| Temp. de fonctionnement : | De 0 à 45 °C |
| Poids : | 540 g |
| Matériau du boitier : | Aluminum |
| Fixation trépied : | 1/4-20 UNC sur la face arrière |
| Déphasage : | Avec déclenchement externe : 0 - 359 degrés par incrément de 1 degré |
| Garantie : | 2 ans |
| Taille de la cible : | 4 mm dia. (minimum) |
| Matériau cible : | Matériau ferreux |
| Distance de détection : | 3 mm (basée sur une cible de 10 mm de dia.) |
| Vitesse max : | 50 m/min (en utilisant la cible de 10 mm dia.) |
| Fréquence max : | 1 kHz |
| Taille du capteur : | 12 mm dia. x 45 mm; connecteur M12 |
| Alimentation : | Adaptateur AC (jusqu’à 240 VAC) |

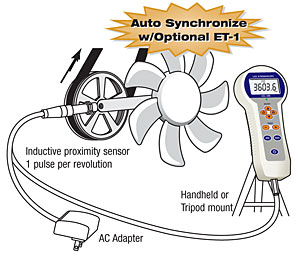

Le trigger externe synchronise immédiatement le stroboscope avec l’objet en rotation. Le capteur est destiné à une cible en fer montée sur l’arbre d’entraînement et déclenche le flash du stroboscope à chaque fois que la cible passe devant lui. ET-1 est livré avec capteur, câbles et adaptateur AC. La cible en fer n’est pas inclue.
