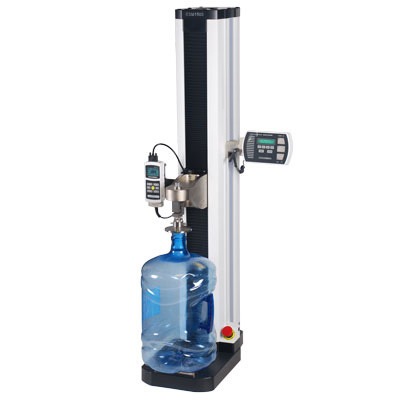

ESM750 Banc de test de traction et de compression à déplacement long
Le ESM750 Banc de test de traction et de compression à déplacement long n'est plus disponible, il a été remplacé par le F755 / F1505, veuillez cliquer sur le lien suivant afin d'obtenir plus d'informations sur le F755 / F1505
L’ESM750 vous offre tous les avantages de notre gamme ESM avec le grand avantage d’une distance de déplacement plus longue jusqu’à 813 mm combinée à une capacité de 3,4 kN.

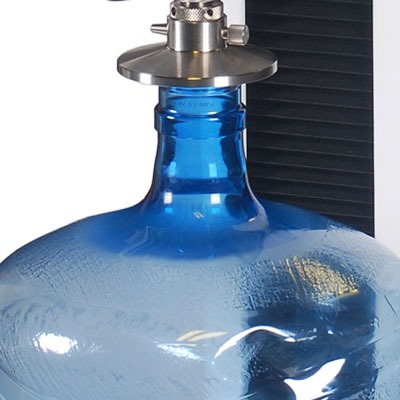

Ce banc d’essai motorisé peut être adapté à une variété d’applications de pression et de traction telles que les tests de mesure de rupture, de capacité de charge, d’extensibilité, de frottement, de pression et de force de traction. Il s’agit donc d’un banc d’essai de traction et de compression très polyvalent et convivial.
Son panneau de commande est situé sur le côté du banc d’essai ESM750 et un logiciel MESURgauge Plus en option permet également de contrôler via un ordinateur.
En outre, l’ESM750 comprend la fonction FollowMe ™ pour un positionnement manuel rapide de la sonde, ce qui est d’une aide considérable lorsqu’une grande série de tests doivent être effectués avec une variété de tailles d’échantillons. Les modifications non autorisées ou accidentelles des paramètres préenregistrés peuvent également être évitées grâce à la protection par mot de passe.
Ce banc d’essai de traction et de compression est disponible en 2 versions:
- Version LC à utiliser avec un capteur de pesage externe et un indicateur de force
- Version FG pour le déploiement avec une jauge de force
Un logiciel de traitement de données MESUR ™ Gauge Lite gratuit est déjà inclus dans le prix d’achat. Deux logiciels supplémentaires sont disponibles sur demande pour bénéficier de toutes les fonctionnalités de ce support de force motorisé d’essai de traction et de compression hautement adaptable et facile à utiliser.

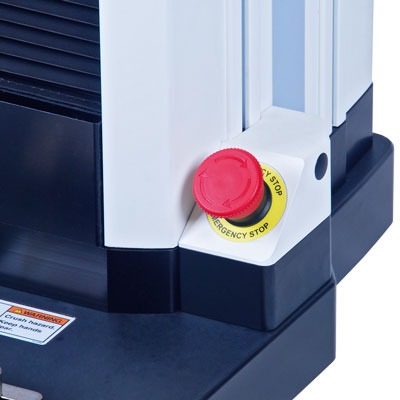

Caractéristiques
- Interface USB pour le transfert des données
- Le moteur pas à pas à faible bruit fonctionne sans changement de vitesse, même sous charge
- Utilisation avec une jauge de force ou un capteur de pesage externe avec unité d’affichage
- Fonctionnement via le panneau de commande monté sur le côté
- Protection par mot de passe pour les paramètres importants

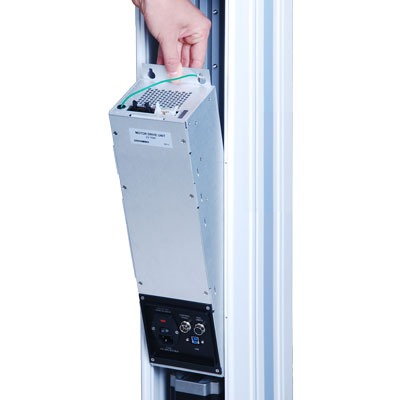

- Unité de moteur facilement amovible pour la maintenance
- Certifié CE
- 3 ans de garantie
Unité de commande simple à utiliser ;

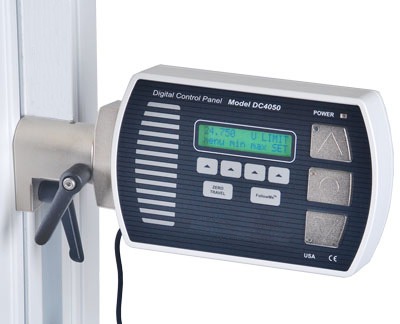

L'unité de commande, avec angle de vue réglable, est englobée par un boîtier en aluminium robuste parfaitement adapté aux environnements de production industrielle. L'opération est en outre facilitée par les nombreuses fonctions supplémentaires facultatives, comme par exemple la fonction FollowMe. Comme l'unité de commande est amovible, elle est également adaptée à la commande à distance ou au montage de table avec un kit de montage optionnel.

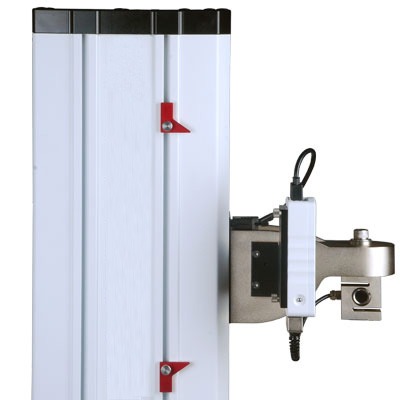

Limiteurs de déplacement
La distance de déplacement peut être configurée entre les distances de déplacement minimales et maximales et arrête ainsi le support de test avec une répétabilité de 0,025 mm.

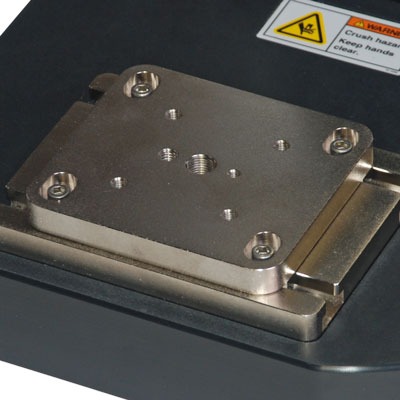

Plaque de montage réglable pour attacher les poignées et les accessoires
La plaque de montage peut être repositionnée pour un alignement correct sur les axes X et Y. La plaque de montage est munie d'une matrice de trous filetés pour le montage des poignées et des accessoires.
Construction modulaire
L'ensemble de l'électronique est intégré sur un seul panneau qui peut être facilement enlevé pour les mises à jour et le maintien.
FollowMe

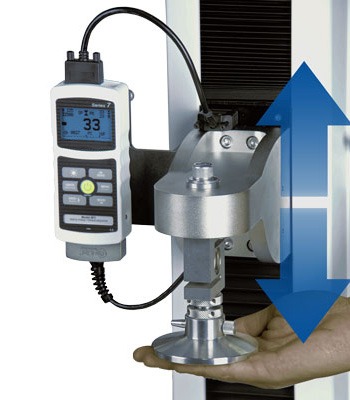

Le positionnement basé sur la force FollowMe™ permet d’utiliser vos mains comme guide. En appliquant une pression au transducteur de force, la tête transversale se positionne aux différentes vitesses selon la pression appliquée. En raison de sa grande adaptabilité, il convient à la fois à un positionnement rapide ainsi qu’à un réglage très précis.
Appareil de mesure de force
Afin de bénéficier pleinement de votre outil, il convient de procurer un appareil de mesure de force série 5 ou 7, adapté à la force en fonction du temps, ainsi qu’en mesure de distance et qui dispose d'une interface de données.
Poignées et adaptateurs à manivelle
Une large gamme de différents supports comme par exemple les crochets et plaques de pression, permets de régler le banc d'essai à presque toute situation.

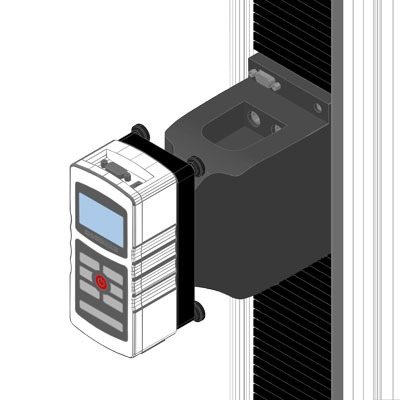

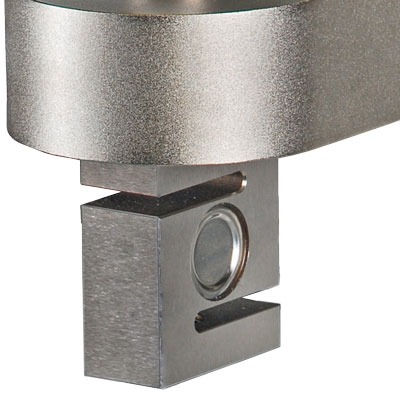

Indicateur / adaptateur de cellule de mesure

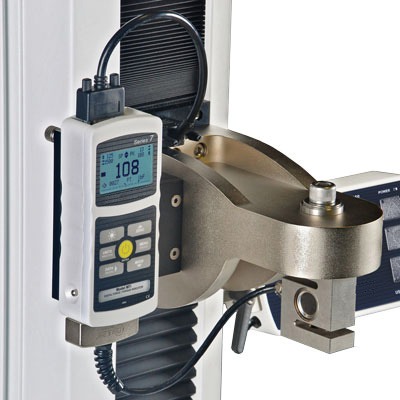

Vous permet de monter un écran de la série 5i ou 7i et de monter un capteur de force R01 ou R03.
Logiciel d’acquisition de données MESUR
Capture les données à partir du port USB de l'ESM750S, les compile pour la création des tableaux et des graphiques, calcule les statistiques et fournit des outils de sortie et de rapport.
| Fonction | Référence | Description | Exigences |
|---|---|---|---|
| FollowMe | AF008 | Le mouvement de la traverse répond à une traction ou une poussée manuelle sur l’arbre du dynamomètre ou de la cellule de charge. L’augmentation de la force produit des vitesses plus grandes. Idéal pour des réglages et un positionnement rapide. | Dynamomètres de séries 5 ou 7 ou indicateur avec cellule de charge. 09-1214 : câble interface |
| Indicateur de déplacement | AF009 | Le déplacement est indiqué sur l’écran de l’unité de contrôle avec une sortie via USB. Une échelle interne utilisant la technologie Renishaw offre une précision supérieure par rapport aux designs basés sur des codeurs rotatifs conventionnels. Des retours de flash et la non linéarité sont pratiquement éliminés. | Installation du matériau sur le terrain est nécessaire. Si la sortie de données vers un PC est nécessaire, veuillez ajouter les câbles 09-1214 et 09-1158, un dynamomètre de séries 5 ou 7 ou un indicateur avec une cellule de charge. |
| Contrôle par ordinateur | AF010 | Le ESM303 peut être entièrement contrôlé par un ordinateur en utilisant un programme écrit personnalisé dans toute langue qui accepte les communications ASCII. Répond également au jeu de commande Chatillon TCD et au logiciel Nexygen TCD (pas disponible chez Checkline). | Dynamomètre de séries 5 ou 7 AF009 : indication de déplacement AF011 : valeurs seuils de déplacement programmables 09-1214 : câble interface 09-1158 : câble de sortie USB |
| Limites de déplacement programmables | AF011 | Le banc s’arrête ou effectue des cycles sur des distances programmables (curseurs inférieur et supérieur). | AF009 : option d’indication de déplacement |
| Protection surcharge | AF012 | Protège un dynamomètre ou un capteur de force contre les surcharges. Vous pouvez programmer le pourcentage souhaité de l’échelle totale du dynamomètre. Le réglage de la tension analogique permet au banc de communiquer avec pratiquement tout dynamomètre qui possède une sortie analogique. | Dynamomètre de séries 5 ou 7 ou indicateur avec cellule de charge 09-1214 : câble interface |
| Retour automatique | AF013 | La traverse se déplace vers un curseur limite, un seuil de force, une position de déplacement ou de rupture puis s’arrête et change de direction avec la vitesse maximale vers la limite opposée. | Si retour vers une limite de force : Dynamomètre de série 5 ou 7 ou indicateur avec cellule de charge et câble interface 09-1214 Si retour vers une limite de déplacement : option AF011 de limite de déplacement programmable Si retour vers rupture : option AF019 de détection de rupture et câble interface 09-1214 |
| Cycle / durée de repos | AF014 | Identique à retour automatique mais avec la possibilité de programmer jusqu’à 100000 cycles. Durée de repos programmable pour des limites supérieures et inférieures (réglages indépendants), elles peuvent être réglées pour jusqu’à 10000 secondes. | Identique à retour automatique, avec la même vitesse dans chaque direction. Veuillez ajouter AF016 pour des vitesses indépendantes de montées et de descente. |
| Vitesses indépendantes de montée et de descente | AF016 | Vitesses réglables pour la montée et la descente. | - |
| Extension faible vitesse | AF017 | Etend la plage de vitesse standard à 0.5 mm/min. | - |
| Extension grande vitesse | AF018 | Etend la plage de vitesse standard à 1100 mm/min. | - |
| Détection rupture¹ | AF019 | La traverse s’arrête à une baisse soudaine de force. Pourcentage programmable de la force maximale. | Dynamomètre de séries 5 ou 7 ou indicateur avec cellule de charge 09-1214 : câble interface |
| Maintien de charge¹ | AF020 | Réglage dynamique de la position de la traverse afin de maintenir une force programmée pendant une période indéfinie ou spécifiée. | Dynamomètre de série 5 ou 7 ou indicateur avec cellule de charge Si une durée spécifique est nécessaire, veuillez alors ajouter l’option cycle AF014 / durée de repos 09-1214 : câble interface |
| Précharge / contact échantillon | AF021 | Arrête la traverse et/ou initialise l’affichage du déplacement à une précharge initiale – utile pour les applications de tension, compression, ressort, élongation et autres applications. La précharge est programmable comme un pourcentage de l’échelle entière du dynamomètre/cellule de charge. Trois modes : (1) arrêt, (2) arrêt et initialisation et (3) initialiation sans arrêt. | AF009 : indication du déplacement Dynamomètre de séries 5 ou 7 ou indicateur avec cellule de charge 09-1214 : câble interface |
| Profiles¹ | AF022 | Enregistre et rappelle les réglages des paramètres de test tels que vitesses, limites de déplacement, précharge, etc. Jusqu’à 50 profils peuvent être enregistrés. | - |
| Paquet options complètes | AFCOMP | Comprend toutes les fonctions listées ci-dessus, plus câble interface 09-1214 et câble USB 09-1158. Nécessite un dynamomètre de séries 5 ou 7 ou un indicateur avec cellule de charge. | |
Produits associés
ESM750S Banc d'essai de force
- Contrôle de vitesse sur le panneau de configuration latéral amovible
- Menu de configuration protégé par un mot de passe
- Port USB pour traitement de données avec le logiciel Mesurage
Plus de détails
ESM1500 Banc de test motorisé de grande capacité
- Actionné par un moteur pas à pas, fonctionnement optimal et calme, sans variation de vitesse avec la charge
- Compatible avec des indicateurs et des cellules de charge, ainsi que des dynamomètres
Plus de détails
Accessoires
Series-5 Dynamomètre digital perfectionné
- Taux d'échantillonnage à haute vitesse de 7 000 Hz
- Barre graphique de charge, en direct, avec marqueurs de seuils
- Mode de moyenne - calcule les moyennes sur le temps
Plus de détails
Series-7 Dynamomètre digital professionnel
- Taux d'échantillonnage élevé à 14000 Hz
- Mémoire de points individuels jusqu'à 5000 données téléchargeables vers un PC
- 5 unités de mesure plus coefficent de friction et unité définie par l'utilisateur avec choix du nom
Plus de détails
Series-5I Afficheur force/couple perfectionné
- Capteurs interchangeables de force et de couple avec la technologie Plug & Test™
- Protection par mot de passe pour touches individuelles et étalonnage
- Sorties USB, RS-232, Mitutoyo et sorties analogiques
Plus de détails
Series 7I Afficheur force/couple perfectionné
- Capteurs interchangeables de force et de couple avec technologie plug & Test (capteurs vendus séparément)
- Protection par mot de passe pour touches individuelles et étalonnage
- Capture en continue des données jusqu’à 5 000 points de données, à 14 000 Hz max, téléchargeables vers un PC
Plus de détails
Dimensions

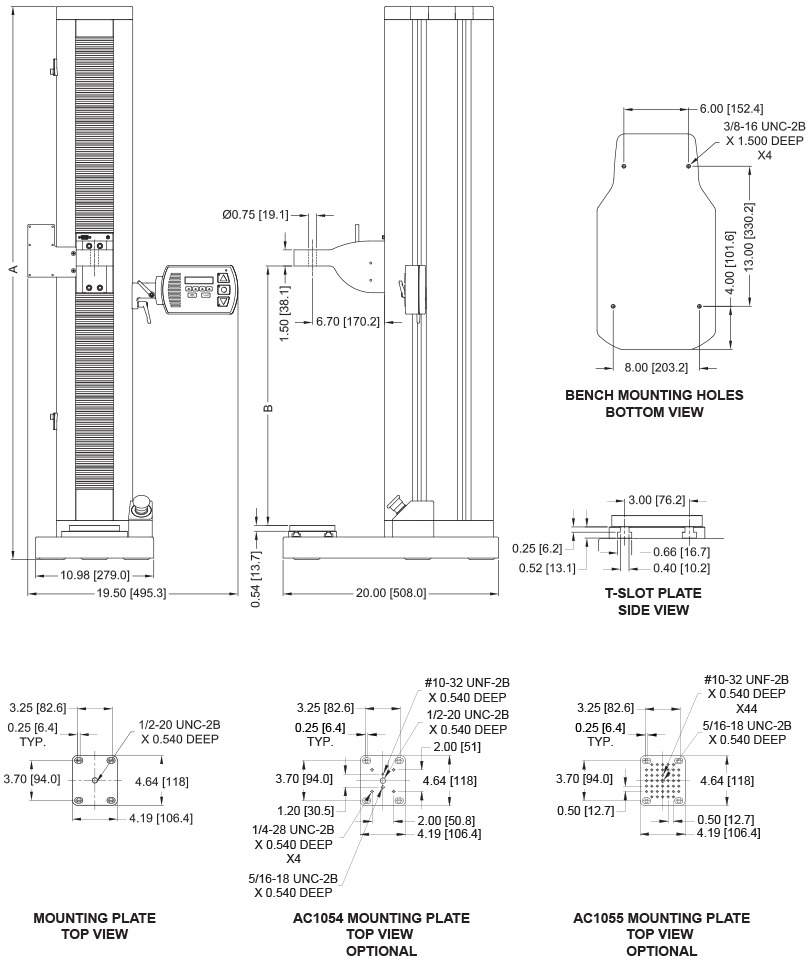

L´image montre le modèle LC pour utilisation avec des capteurs de pesage externes
A : 1291,6 mm
B : 206,4 - 1019,2 mm
Kit complet

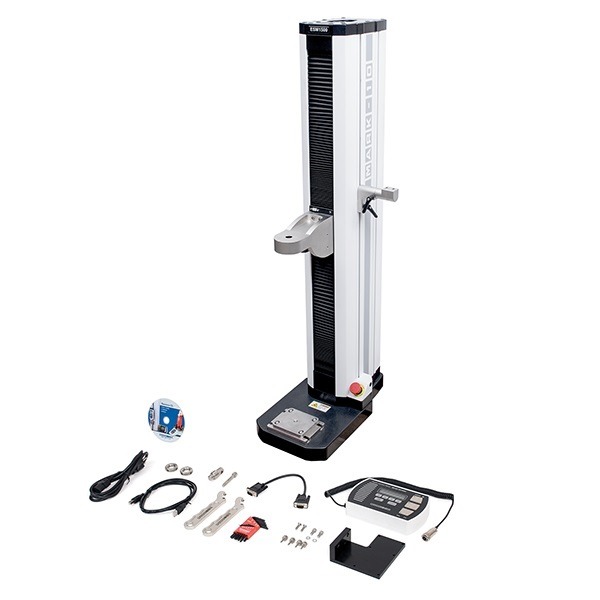

Le banc d’essai motorisé ESM 750 est fourni avec les accessoires suivants :

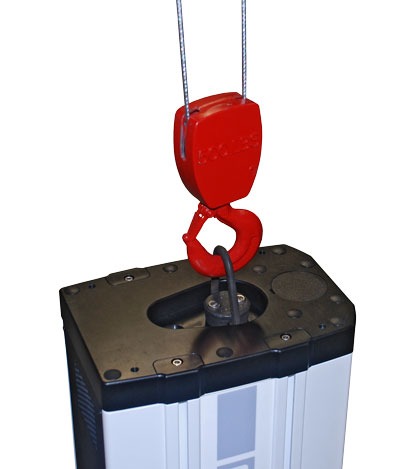

- Kit d’extrémité oculaire AC1047-2
- Clé à clé G1088 (2x)
- Kit de montage de capteurs de pesage / indicateurs ( (ESM750LC, ESM750SLC)
- Kit de montage de jauge de force (ESM750FG, ESM750SFG)
- Câble USB
- Câble d’interface, jauge/indicateur au banc d’essai
- Vis à pouce pour indicateur / jauge de force (4x)
- Ensemble de clés Allen
- Panneau de configuration
- Support de montage du panneau de commande avec matériel
- Cordon d’alimentation
- CD source
Spécifications
| Capacité de charge: | 3,4 kN at < 900 mm/min // 2,3 kN at > 900 mm/min |
| Distance de déplacement maximale: | 813 mm |
| Plage de vitesse standard: | 10 - 600 mm/min |
| Plage de vitesse disponible: | 0.02 - 1,525 mm/min |
| Précision du réglage de la vitesse: | ±0.2% of setting |
| Variation de la vitesse avec la charge: | ±0% (stepper motor driven) |
| Précision du déplacement : | ±0,05 mm par 250 mm / * Étant donné que la déviation du capteur de pesage et la déviation du système sont présentes et ne sont pas automatiquement compensées, cet équipement est recommandé pour les applications nécessitant au moins 5 mm de distance de déplacement. |
| Résolution du déplacement : | 0.02 mm |
| Reproductibilité du curseur limité : | ±0.03 mm |
| Alimentation: | Entrée universelle 80-240 VAC, 50/60 Hz, 120 W |
| Poids: | 84 kg |
| Pois d´expédition: | 107 kg |
| Garantie: | 3 ans |
| Conmformité: | CE |
