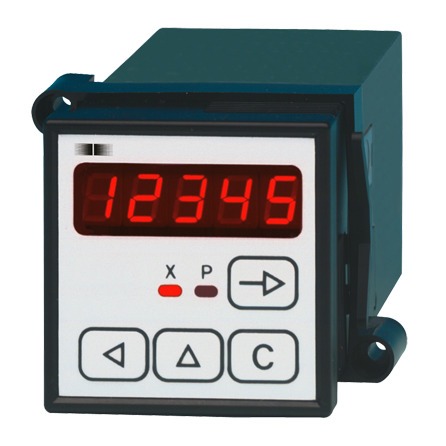

NE216 Compteur multifonctions avec 2 présélections

Compteurs multifonctions IVO avec deux présélections. Peut être utilisé sur une grande plage d’applications. Il peut être programmé comme compteur présélection, minuteur et totalisateur.

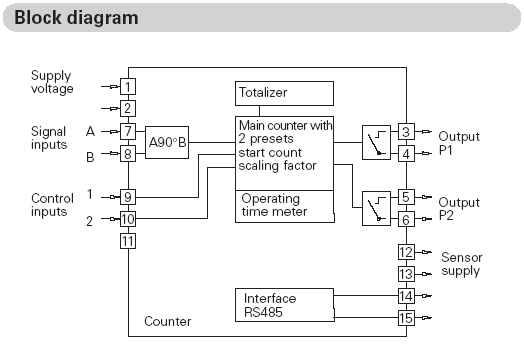

Schéma

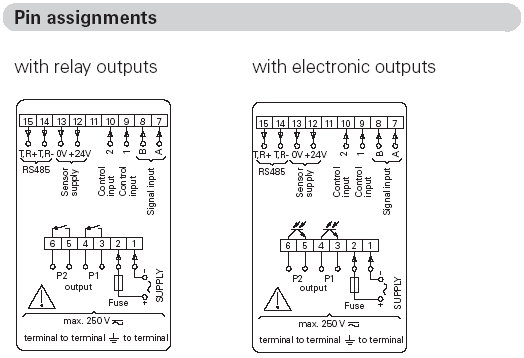

Attribution des broches

Caractéristiques

Compteur principal avec deux présélections
La mise à l’échelle peut être programmée
Interface RS485
La valeur de départ peut être programmée
Le mode présélection peut être programmé :
- Progressif
- Présélection de suivi

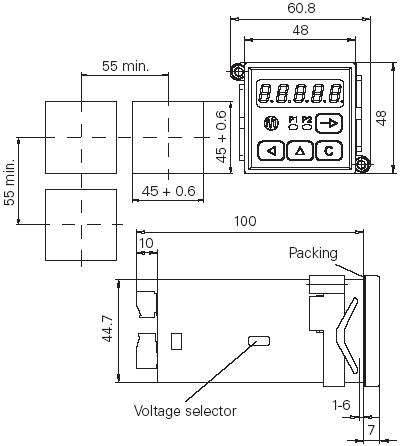

Dimensions

Accessoires

Options disponibles pour le compteur NE216

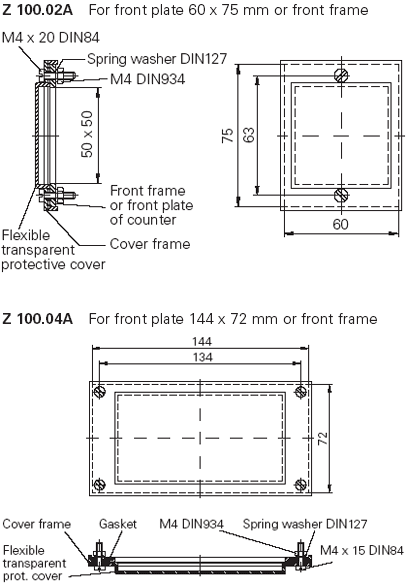

Z 100.02A Coque de protection flexible transp. pour 1 compteur
Z 100.04A Coque de protection flexible transp. pour 2 compteurs

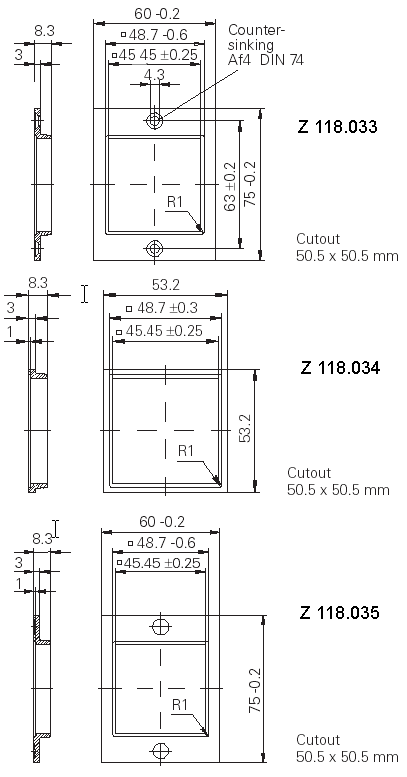

Z 118.033 Plaque d'adaptation pour montage de vis
Z 118.034 Plaque d'adaptation pour fixation de serrage du support
Z 118.035 Plaque d'adaptation pour fixation de serrage du support avec grande plaque frontale

Voir ci-dessous pour les dimensions...

Spécifications

Affichage :	Ecran LED 7 segments Affichage de la valeur réelle avec 5 chiffres, 7.6 mm de hauteur Le point décimal peut être programmé Suppression du zéroe Signe moins pour valeurs négatives
Fonctionnement, clavier :	Membrane frontale avec touches à faible course
Dimensions frontales :	Boitier DIN 48 x 48 mm
Montage :	Installation frontale
Fixation :	Fixation du cadre
Poids :	Version AC : env. 260 g Version DC : env. 140 g
Type de connexion :	Borniers à vis Grille 5.08 mm / 3.81 mm
Section transversale du noyau :	Max. 1.5 mm2
Matériau du boitier :	Polycarbonate noir, UL 94V-0
Matériau de la membrane :	Polyester
Alimentation :	Choix de deux tensions via un commutateur sur l’appareil. Lorsqu’il est livré, la tension la plus grande doit être réglée. 115 /230 VAC ±10 % (50 / 60 Hz) 24 / 48 VDC ± 10 % (50 / 60 Hz) 12 ...30 VDC ± 10 %, 5 % ondulation résiduelle
Consommation puissance :	5 VA, 4 W
Alimentation du capteur :	12...26 VDC / 60 mA
Entrées du signal :	Entrées comparateur PNP, NPN ou AC logic Niveau de tension 4…40V Résistance d’entrée env. 3 kOhm
Fréquence de comptage d'entrée :	Peut être programmée à 3 Hz, 25 Hz, 10 kHz
Entrées contrôle :	2 entrées de contrôle pour initialisation, arrêt, maintien, imprimante, etc.
Sorties du signal :	Peuvent être programmées comme signaux momentanés ou permanents La durée d’impulsion peut être programmée 0.01...9.99 s
Sorties signal relais :	2 relais flottants peuvent être programmés comme contacts normalement fermés ou normalement ouverts, Suppression d’allumage interne Commutateur max. 250 Volt VAC/110 VDC Puissance max. du commutateur 1 A Capacité max. du commutateur 150 VA / 30 W
Sorties électroniques :	Sorties optocoupleurs Tension de commutation max. + 40 V Puissance de commutaton max 25 mA Tension résiduelle max. < 1 V
Stockage des données :	> 10 ans via EEPROM
Modes de fonctionnement :	Doit être programmé comme addition ou soustraction
Mode de comptage des entrées du signal A / B :	UP / DOWN, A - B, A + B, A 90° B x1, A 90° B x2, A 90° B x4
Température ambiante :	0...+ 50 °C
Température de stockage :	-20...+70 °C
Humidité relative :	Humidité relative max. 80 %, à 25 °C, non condensée
Protection :	Frontale : IP 65 à DIN 40050
Note générale :	EN 61010 Partie 1 - Classe II de protection - Protection surtension categ. II - Facteur 2 de contamination
Immunité interférence :	EN 50082-2
Interférence émise :	EN 50081-1

Téléchargements

Fiche technique NE216
