POSITEST PG Jauge d'inspection de peinture

Le PosiTest PG Paint Inspection Gauge est un instrument de précision utilisé pour mesurer (de manière destructive) l'épaisseur totale du revêtement ou l'épaisseur de chaque couche de revêtements sur tout substrat rigide, y compris le métal, le bois et le plastique.
Il peut mesurer l'épaisseur de chaque couche d'un système de revêtement multicouche à condition que les couches soient de couleurs différentes. Plage de mesure : 0-1.250 µm. Les couches successives et contiguës doivent être de couleurs contrastées pour faciliter la discrimination nette des interfaces de revêtement (ASTM D4138).
Le PosiTest PG peut être utilisé pour mesurer l'épaisseur des revêtements sur métal, céramique, plastique, etc.

Selon ASTM D4138, la surface de mesure peut être plate ou modérément courbée. Les tuyaux d'un diamètre d'au moins 25 mm peuvent être mesurés dans le sens axial.

Le PosiTest PG utilise une pointe de coupe en carbure pour couper une rainure dans le revêtement à un angle spécifié. La rainure est ensuite observée sous un microscope illuminé et l'épaisseur du revêtement est déterminée à l'aide des marques de l'échelle sur la réticule.
Conforme à :

• ISO 2808/19399
• ASTM D4138
• JIS K 5600-1-7
• NF T30-123

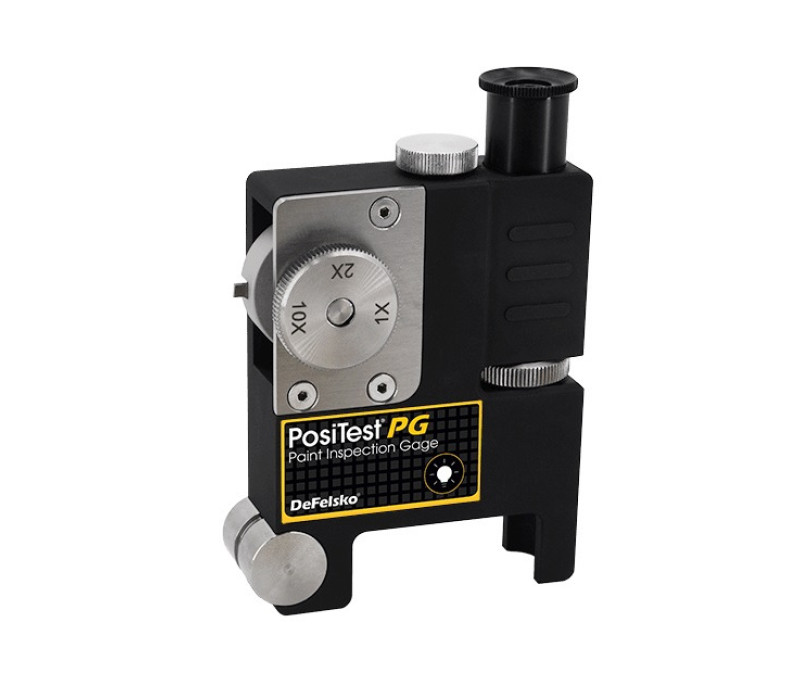

Le PosiTest PG possède un boîtier en aluminium anodisé durable, le support rotatif de la pointe de coupe peut accueillir jusqu'à quatre pointes de coupe.

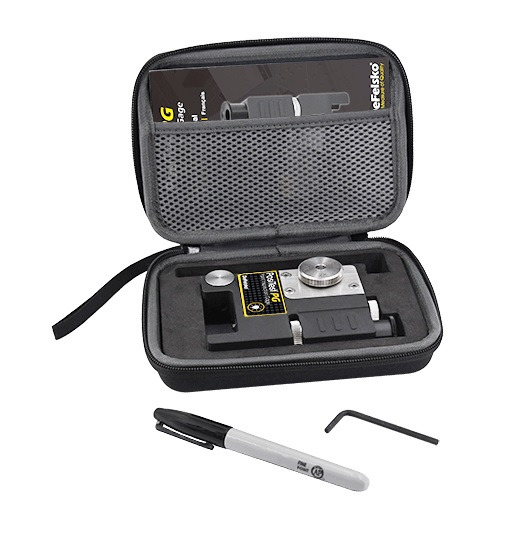

Il dispose d'un puissant microscope 50x avec optique de précision et échelle rotative en unités impériales et métriques. La livraison comprend tous les outils et accessoires nécessaires aux tests conformément aux normes nationales et internationales ainsi qu'un certificat d'étalonnage avec traçabilité au NIST.

Comment mesurer :

• Sélectionnez un endroit pour effectuer la mesure qui soit plat et de niveau.
• Faites une marque d'environ 50 mm (2”) de long sur le revêtement, en utilisant le marqueur noir inclus ou un autre marqueur d'une couleur contrastant avec la surface.
• Tirez sur le cadran de sélection et tournez-le pour sélectionner une pointe de coupe en fonction de l'épaisseur attendue du revêtement, en utilisant le tableau ci-dessous. Si l'épaisseur du revêtement est inconnue, effectuez une mesure initiale en utilisant la pointe de coupe 2X.

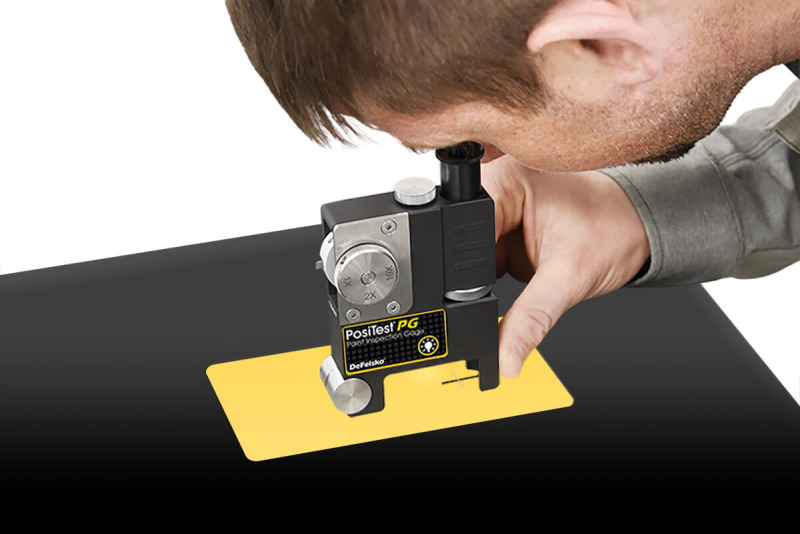

• Placez la jauge sur la surface de manière à ce que la pointe de coupe et la roue de guidage soient plates et de niveau sur la surface.
• Tirez la jauge vers l'opérateur, créant une coupe perpendiculaire à travers la ligne marquée. Appliquez juste assez de pression pour couper dans le substrat.

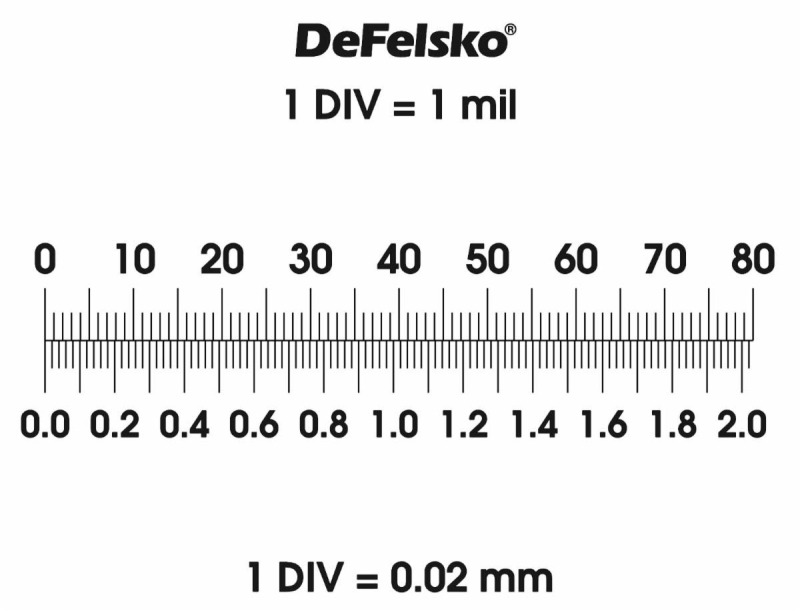

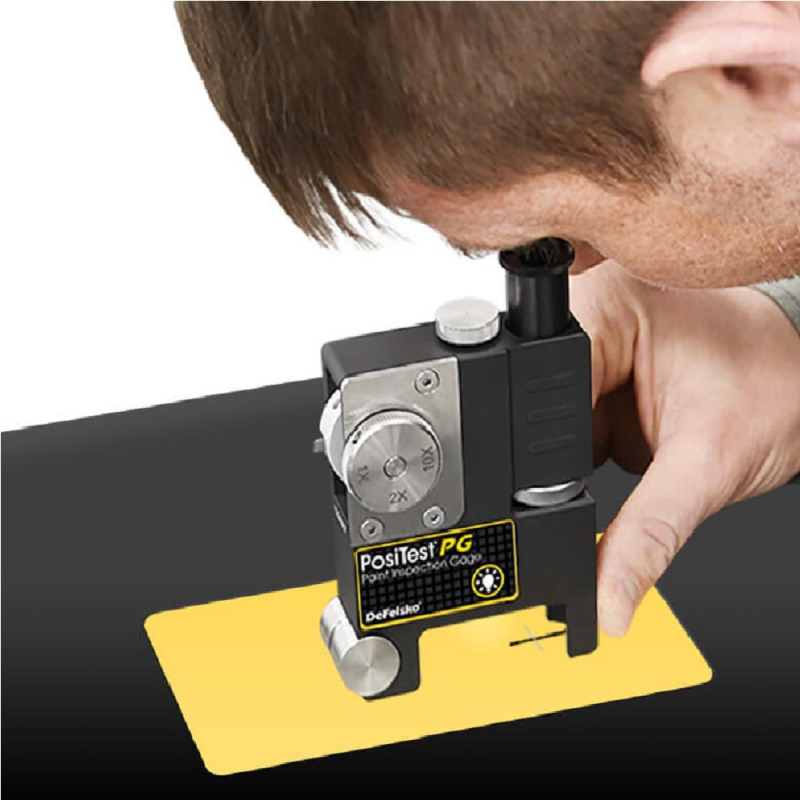

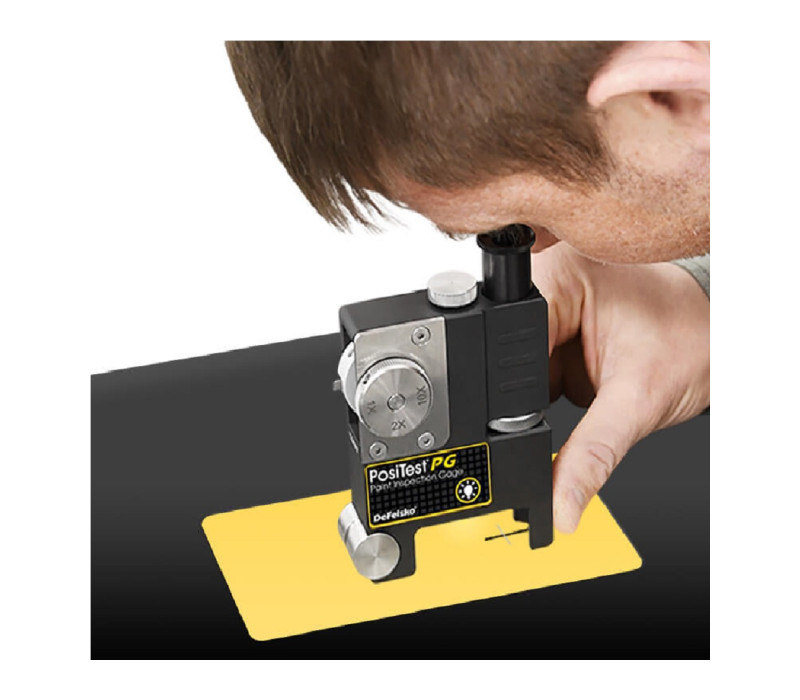

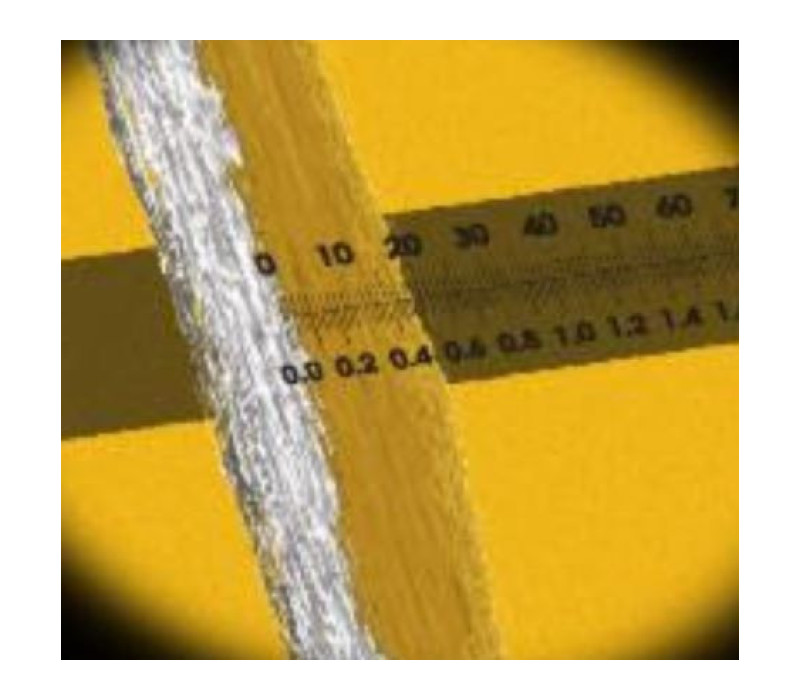

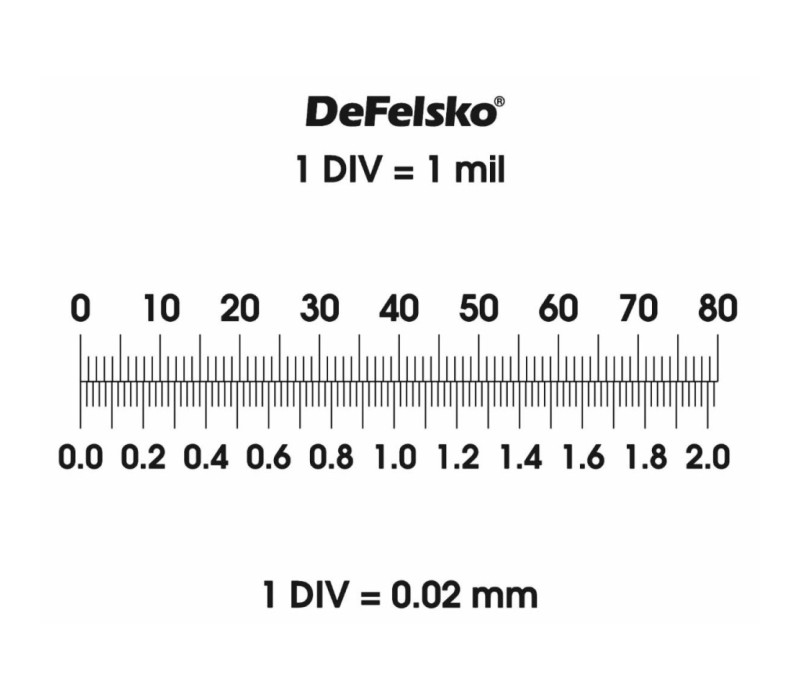

• Allumez la lumière intégrée et alignez le microscope sur l'intersection de la marque et de la rainure coupée. Les mesures en mils/pouces doivent utiliser les marques de graduation au-dessus de la ligne centrale. Les mesures en microns/millimètres doivent utiliser les marques de graduation en dessous de la ligne centrale.

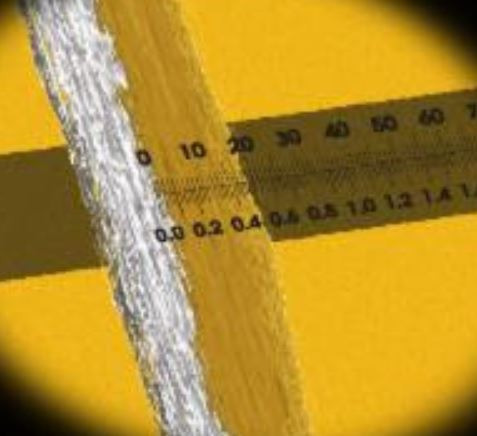

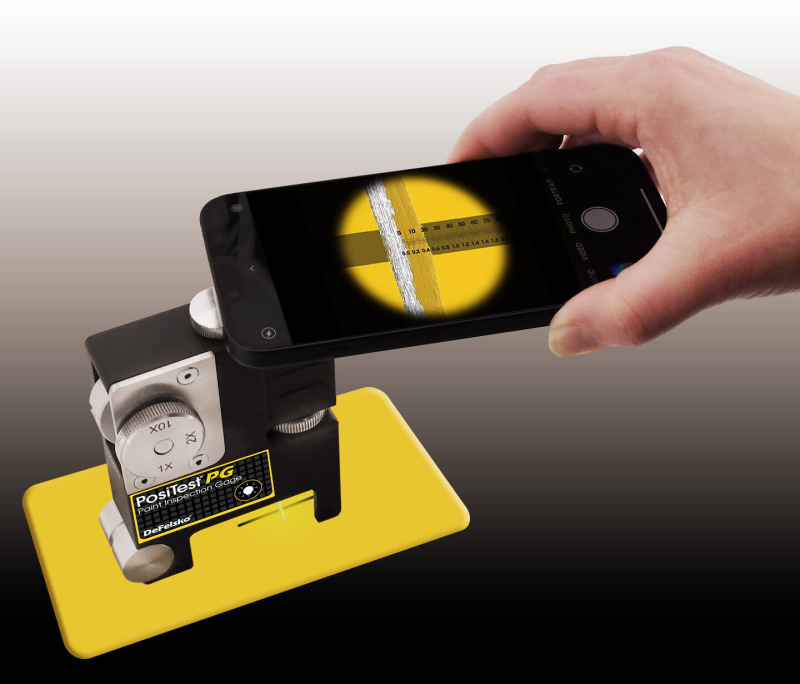

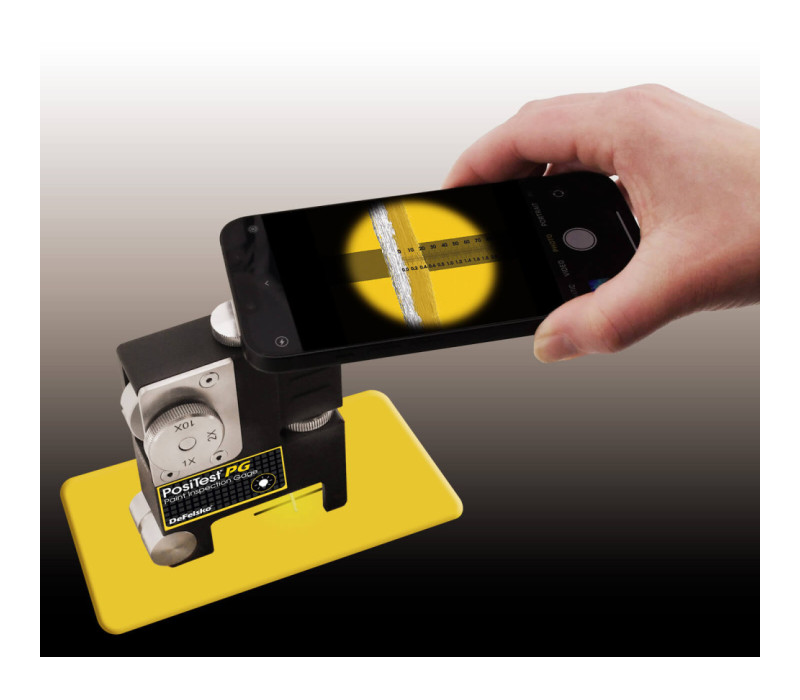

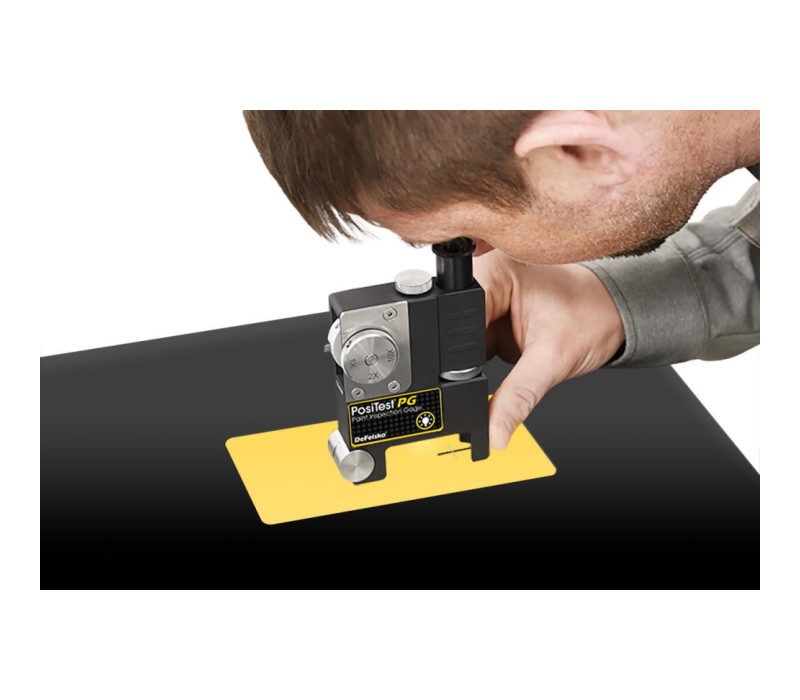

• Observez la coupe à travers l'oculaire, en ajustant la mise au point du microscope à l'aide de la molette de mise au point et en tournant l'oculaire si nécessaire pour aligner correctement les marques de la réticule avec la rainure.

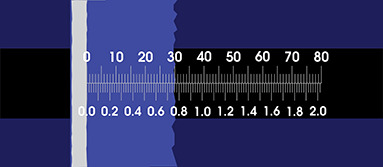

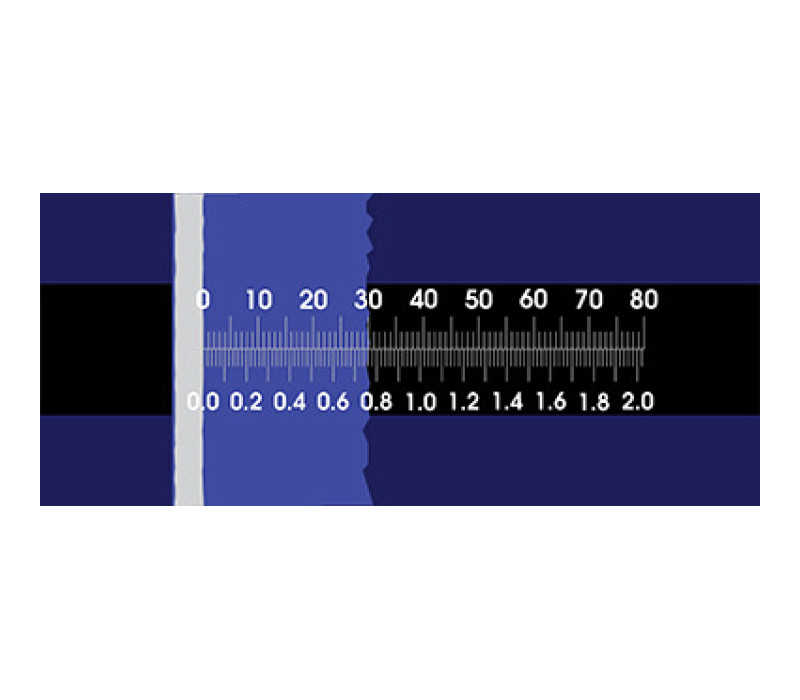

• Notez la largeur de la coupe, en mesurant du bord du substrat au bord de la marque contrastante, en comptant le nombre de graduations. Lors de la mesure d'un système de revêtement multicouche, la largeur de chaque couche individuelle peut être notée.
• Multipliez la largeur mesurée de la coupe par le facteur de conversion du tableau de conversion (voir le manuel) pour déterminer l'épaisseur du revêtement.

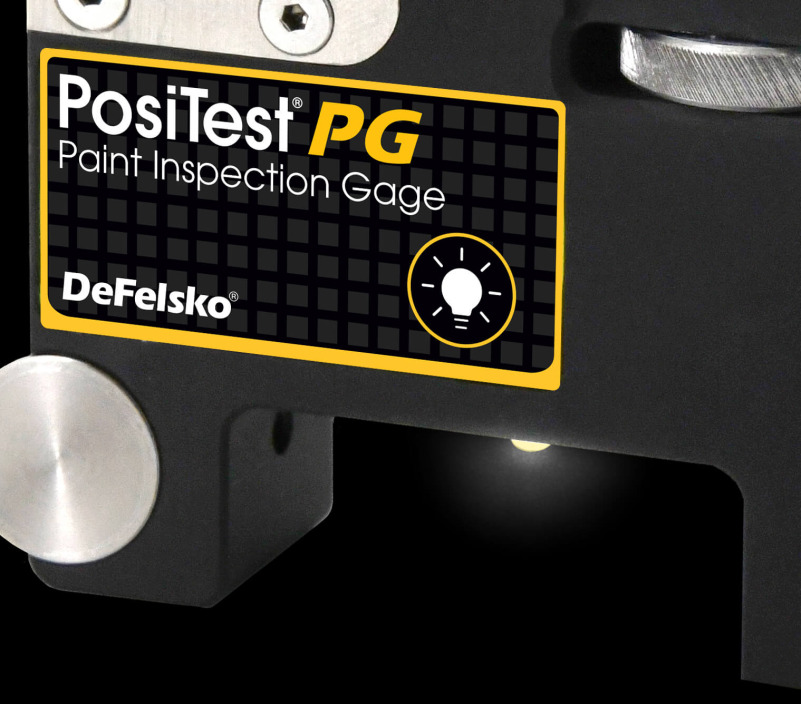

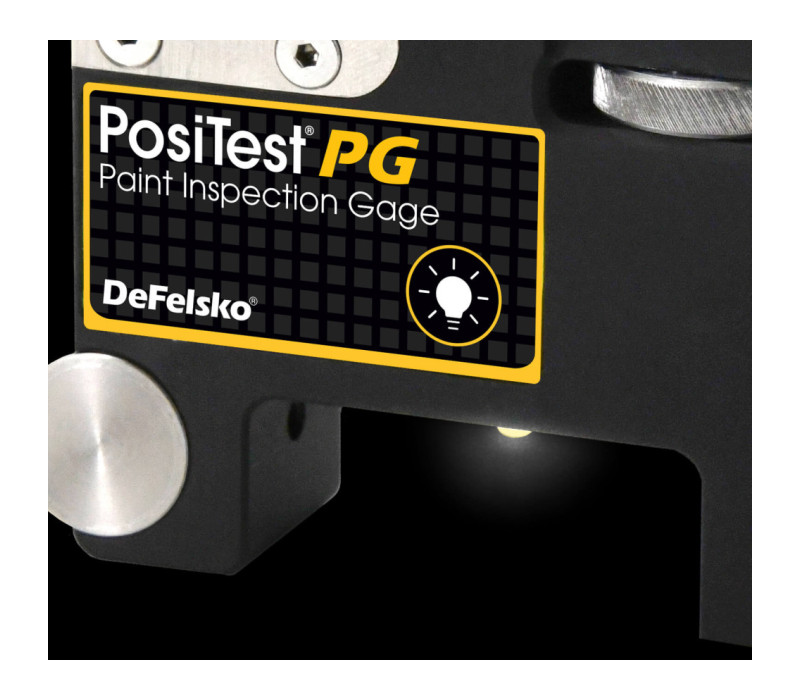

La lumière intégrée illumine la zone de mesure pour faciliter l'inspection optique.

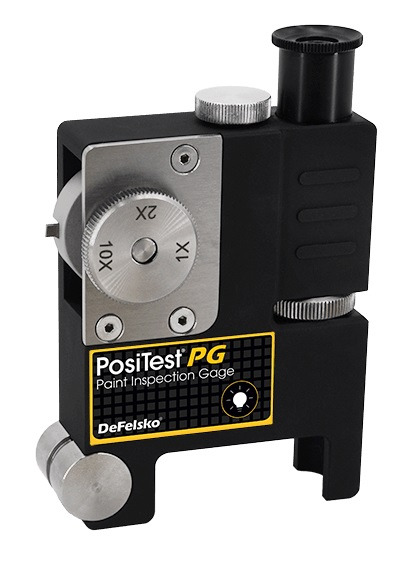

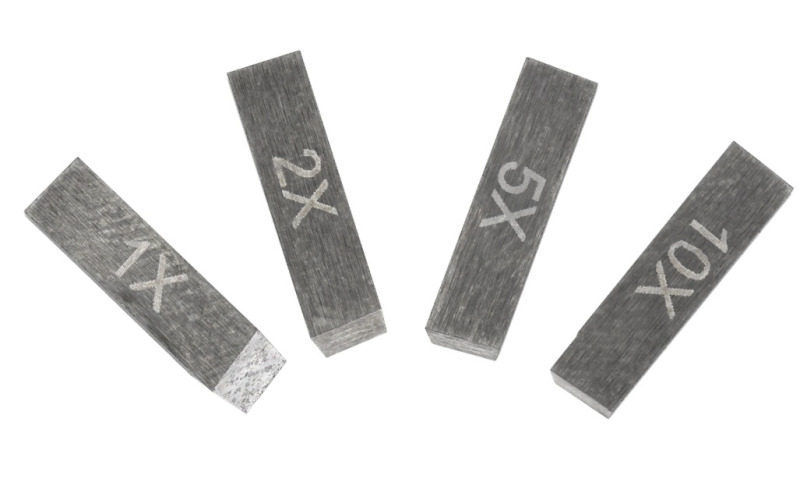

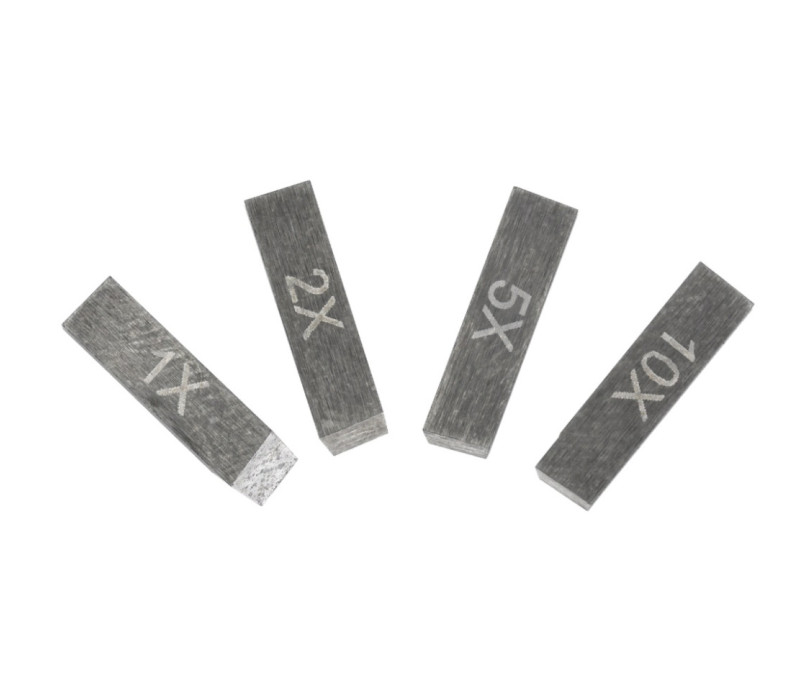

Le PosiTest PG est doté de quatre supports pour pointes de coupe et d'un cadran de sélection avec des positions marquées pour les pointes de coupe 1X, 2X et 10X. Le quatrième support peut être utilisé pour une pointe de coupe optionnelle ou laissé vide pour ranger la jauge. Pour faire tourner le support de la pointe de coupe, tirez sur le cadran de sélection et tournez-le à la position désirée. Relâchez le cadran de sélection en vous assurant que la pointe est verrouillée en place.
