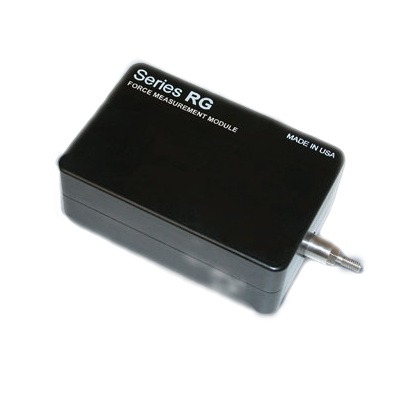

RG Module de capteur de force
Le RG Module de capteur de force n'est plus disponible, il a été remplacé par le , veuillez cliquer sur le lien suivant afin d'obtenir plus d'informations sur le
La cellule de charge intelligente RG est un module plug-and-play de mesure de forces conçu pour s'intégrer dans des systèmes d'assemblage, des systèmes de pesage et d'autres procédés d'automatisation et d'applications de tests automatisés. Toutes les fonctions sont commandées par un PC ou un PLC via le connecteur RS-232. L'ensemble des commandes ASCII du RG permet de rappeler le pic de la force, les valeurs de seuils, les valeurs moyennes, les valeurs filtrées, l'étalonnage et autres fonctions. Le RG est résistant aux environnements rudes de fabrication grâce à son boîtier robuste en aluminium. Le RG est disponible avec une capacité de 10 N à 1000 N.
Caractéristiques
- Mesure de forces de tension et de compression
- Sortie RS-232 et Mitutoyo
- Mode moyenne pour moyenner les valeurs sur une durée
- Unités de mesure sélectionnables
- I/O pour le contrôle externe de l'instrument
- Mémorisation du pic pour les forces de tractions et de compressions
- GCL - language de contrôle de l'appareil pour être entièrement contrôlé par un ordinateur
- Déclenchement externe pour des tests de contact ou de commutation et capture de données
- Filtres analogiques et digitaux programmables
- Configuration par défaut programmable
- Alimentation 9-12 VDC
- Sortie de limites de force pour le contrôle direct du matériau (relais etc.)
- Câble, en option, avec des fils nus pour la connexion avec PC/PLC et l'alimentation externe
| Model | Ranges | Résolution | |||
| RG2 | 2 lb 1 kgF 10 N | 0.002 lb 0.001 kgF 0.01 N | |||
| RG5 | 5 lb 2.5 kgF 25 N | 0.005 lb 0.002 kgF 0.02 N | |||
| RG10 | 10 lb 5 kgF 50 N | 0.01 lb 0.005 kgF 0.05 N | |||
| RG20 | 20 lb 10 kgF 100 N | 0.02 lb 0.01 kgF 0.1 N | |||
| RG50 | 50 lb 25 kgF 250 N | 0.05 lb 0.02 kgF 0.2 N | |||
| RG100 | 100 lb 50 kgF 500 N | 0.01 lb 0.05 kgF 0.5 N | |||
| RG200 | 200 lb 100 kgF 1000 N | 0.02 lb 0.1 kgF 1 N |

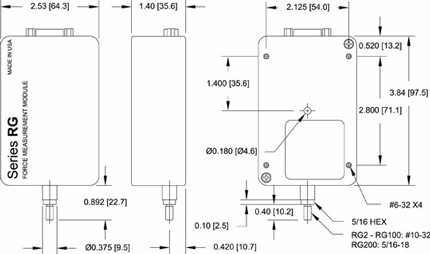

Dimensions
Spécifications
| Précision : | +/- 0,5 % de l'échelle complète +/- 1 chiffre |
| Protection surcharge : | 150 % de la capacité |
| Poids : | 0,25 kg |
| Température : | 40°F - 100°F [5°C - 45°C], ≤96 % d'humidité (non-condensée) |
| Garantie : | 3 ans |
