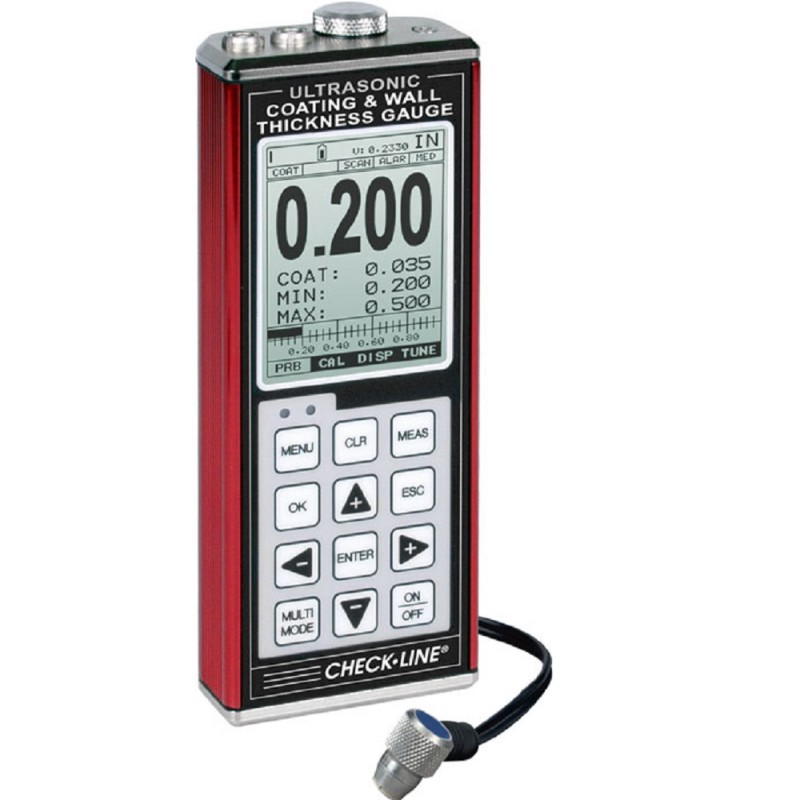

TI-CMXDL Appareil de mesure d'épaisseurs de paroi et de revêtement avec enregistrement de données
Le CHECKLINE® TI-CMXDL vous permet de mesurer rapidement et avec précision des épaisseurs de paroi et de revêtement d'un seul côté et vien avec un mémoire intégrée avec sortie RS-232 pour transférer des données vers une imprimante ou un PC.
Il est également possible d'éliminer la valeur de l'épaisseur du revêtement de l'épaisseur de la paroi en basculant le TI-CMXDL sur le mode écho d’impulsion (Pulse-Echo). Avec cette fonction, l’utilisateur peut localiser la plus petite des corrosions et des irrégularités sans être obligé d'enlever le revêtement preablement.
Le TI-CMXDL dispose d’un très grand écran graphique rétroéclairé qui affiche des lettres, graphiques et codes d’affichage. Il montre également tous les réglages importants : mode de fonctionnement, vitesse, mode scan (balayage), alarmes et autres options. L'utilisateur peut régler le rétroéclairage selon les paramètres suivants : ON - toujours allumé, OFF - toujours éteint ou AUTO : s'allume automatiquement lors d’une mesure.
L’appareil comprend cinq modes de fonctionnement:
Temperature Compensated (compensation de la température) : Mesure l'épaisseur de la paroi en utilisant le mode écho d’impulsion et adapte automatiquement l'étalonnage pour compenser les changements de la température du matériau.
Coating On : Mesure l'épaisseur de la paroi en utilisant le mode écho d’impulsion. Il affiche séparément l’épaisseur de la paroi et du revêtement.
Coating Off : Mesure l'épaisseur de la paroi en mode écho d’impulsion. Il affiche uniquement l'épaisseur de la paroi.
Thru-Coat : Mesure l'épaisseur de la paroi en utilisant uniquement le mode écho-écho (l'épaisseur du revêtement n'est pas inclue)
Coating only : Mesure uniquement l'épaisseur du revêtement.
- Mémoire intégrée avec sortie RS-232 pour transférer des données vers une imprimante ou un ordinateur
- Le logiciel de tranfer et d’analyse de données Datacomm et le câble RS-232 sont inclus - sans frais supplémentaires
- Les fichiers de données peuvent être réglés par l’utilisateur pour une structure de type « quadrillage » dans laquelle les données sont formatées dans des lignes et colonnes ou pour faire un fichier de type « séquence » dans lequel toutes les données apparaissent dans une seule colonne.
- Chaque fichier quadrillage est composé au max. de 999 lignes et 52 colonnes.
- Chaque fichier séquence est composé au max de 512 lignes et d’une seule colonne.
- Chaque fichier peut être ajusté comme "data only" ou comme "data plus B-scan Graphic". La capacité de la mémoire est supérieure à 225 000 données ou plus de 16 000 données avec le graphique de balayage B-scan.
Caractéristiques
- Large gamme de sondes émetteur-récepteur qui peuvent être utilisées pour presque toutes les applications.
- Diagramme à barres avec réglage des valeurs de début et de fin, fournissant la plus grande des résolutions autour de la valeur de l’épaisseur ciblée.
- Identification automatique de la sonde avec "Auto Zero" et "Manual Zero".
- Gain réglable en 5 étapes (VLow, Low, Med, Hi & Vhi) par incrément de 2db fournissant une plage de gain de 8 db (42-50 db).
- Certificat d’étalonnage NIST inclus
- 64 réglages personnalisés peuvent être stockés et récupérés pour une utilisation pratique et étiquetés pour faciliter l'identification.
- Le Mode "Differential" permet de fixer une «valeur d’épaisseur cible» puis l’écran affiche la différence (valeur -+) entre la valeur cible et la valeur réelle.
- Affiche des alarmes limites Hi/Lo (haut/bas) avec des indicateurs visuels et sonores
- Boîtier en métal pour une protection robuste dans des environnements rudes.
- Mesure des revêtements jusqu’à 2,54 mm.
- Certification CE.
- 2 ans de garantie.
- TI-CMX-H pour des températures de surface jusqu’à 300°F/150°C. Des sondes hautes températures en option pour des températures de surface plus grandes sont proposées.
| Hi-Speed Scan Mode | B-Scan Mode | |
 |
 |
|
| Le Mode Scan réalise 64 mesures par seconde et affiche les lectures maximale et minimale mesurées pendant l'intervalle de balayage. Le taux d’échantillonnage est de 200/sec lorsque la mesure du revêtement est éteinte. | Le mode B-Scan affiche, en fonction du temps, une coupe transversale du contour du matériau à tester ou la face intérieure d'un tuyau ou d'une citerne. Le B-Scan affiche à un taux de sept secondes par écran de droite à gauche. |
Accessoires
TI-SB Bloc d'essai en acier avec certificat de traçabilité
- Produit de haute précision et finition
- Certificat du NIST avec les valeurs du test sont inclus
Plus de détails
TI-SB4 Bloc de test en acier non-certifié
- Bloc de test en acier non-certifié
- Pour la vérification de l'étalonnage du mesureur d'épaisseur
Plus de détails
TICC-MVX Etui de protection pour mesureurs à ultrasons
- Fabriqué en nylon très résistant
- Attache ceinture inclue
- Dragonne et sangle épaule incluses
Plus de détails
TI-V-BLOCK Support Capteur
- Le support du capteur en V offre à l’utilisateur un meilleur contrôle et reproductibilité pour des mesures effectuées sur des tuyaux et d’autres surfaces arrondies.
Pour uniquement des transducteurs 3/16" & 1/4".
Plus de détails
CF-AN Fluide de couplage
- Utilisé pour créer un couplage ultrasons entre la sonde et le matériau à tester
- Disponible en différents volumes - 125ml / 250ml / 500ml / 1l / 5l / 25l
Plus de détails
N-306-0010 Câble de transfert de données RS232 (DB-9 à Lemo) - 182 cm
- RS232 (DB-9 à Lemo) Câble de dates de 182cm
Plus de détails
TI-CMX-UW-50 Capteur Sous-Marin de 15 m
- Câble de 15 m de long avec sonde sous-marine et connecteurs non-polarisé dual-lemo
- Sonde de 1,27 cm de diamètre et 5 MHz de fréquence pour mesurer sur une large variété d'acier, d'acier inoxydable, aluminium etc.
Plus de détails
CF-4H Fluide de Couplage hautes températures
- Plage de température :
De 0° à 600° F
De -18 à 315 °C
Plus de détails
CF-4H-950F Fluide de couplage haute température | CF-4H-950F
- Plage de température de 316 à 404 ºC
Plus de détails
Cic-Wall Etalonnage de mesureur d'épaisseur de parois
- Etalonnage facile à planifier
- Délai court
- Conformément exclusif à DIN 55 350 Part 18, § 4.2.2, DIN ISO 8402 Part 1
- Possibilité d'ajuster et de réparer
Plus de détails
Kit complet
 | Rayon minimal pour surfaces convexes | 8.89 mm |
| Rayon minimal pour surfaces concaves | 76.2 mm | |
 | Hauteur minimale | 25.4 mm |
 | Diamètre minimal de l’échantillon | 3.8 mm |
 | Epaisseur minimale du substrat - F | NA |
| Epaisseur minimale du substrat - NFe | NA |
Spécifications
| Plage de mesure pour l'acier : | Mode Pulse-Echo : Détection de creux et de défauts : de 0.63 à 254 millimètres (0.025 - 9.999 pouces) Mode Echo-Echo : Mesure à travers peintures et revêtements : de 2.54 à 102 millimètres (0.1 - 4.0 pouces). La plage peut varier +/- selon l'épaisseur du revêtement. |
| Épaisseur de revêtement max : | 0,254 cm |
| Résolution : | 0,01 mm |
| Plage de la vitesse : | De 1250 à 9999 mètres/sec |
| Unités : | mm ou pouce |
| Modes de mesure : | - Mode Pulse-Echo (mode de corrosion) - Pulse-Echo Coating (Corrosion sans revêtement) - Echo-Echo (à travers la peinture) - Temp Comp (réglage auto de la température du matériau) - Coating Only (uniquement revêtement, jauge de revêtement à ultrasons) |
| Types de capteur : | Emetteur-Récepteur (de 1 à 10 MHz) |
| Sortie : | RS-232 pour le chargement/téléchargement de configurations |
| Capacité mémoire : | Plus de 200 000 mesures |
| Alimentation : | Trois piles alcalines de 1,5 V ou 1,2 V NI CAD AA |
| Autonomie des piles : | Fonctionnent 150 heures pour alcalines et 100 heures pour NiCad |
| Arrêt automatique : | Après 5 minutes sans utilisation |
| Affichage : | écran 1/8 de pouce VGA en échelle de gris, 62 x 45.7 mm |
| Clavier : | Clavier à effleurement à douze touches tactiles |
| Boîtier : | Aluminium extrudé avec bords en aluminium nickelé (joints étanches). |
| Limites de temp. : | Ambiant : de -30 à 50 °C Matériau : de -20 à 100 °C Modèle spécial haute température TI-CMXDL-H disponible pour 150 °C et des sondes en option sont offertes pour des températures de surfaces plus grandes |
| Poids, net : | 383 grammes |
| Dimensions : | 63,5 x 165 x 31,5 mm (lxhxp) |
| Garantie : | Limitée à 2 ans |
| Certification : | Certificat CE, étalonnage d’usine aux normes nationales |
