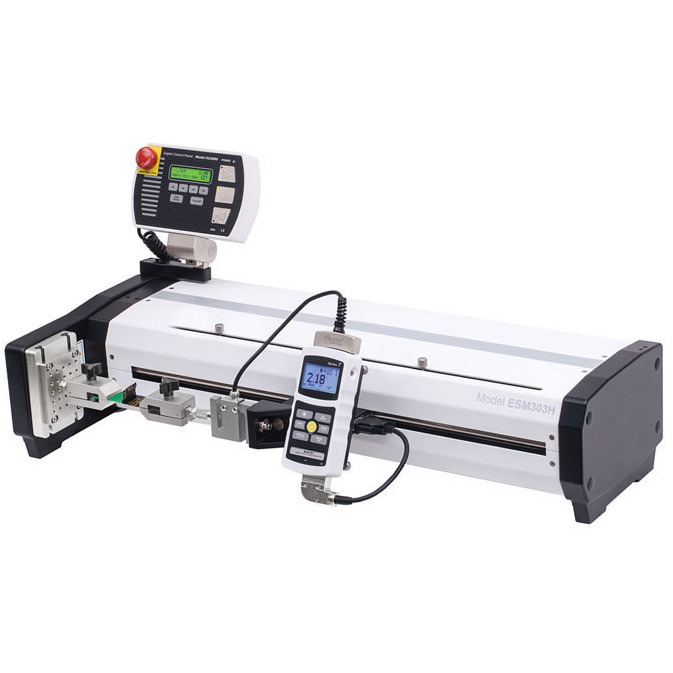

ESM303H Banc de force horizantale
Le ESM303H Banc de force horizantale n'est plus disponible, il a été remplacé par le Series-F + EasyMesur F105 / F305 / F505 / F505H, veuillez cliquer sur le lien suivant afin d'obtenir plus d'informations sur le Series-F + EasyMesur F105 / F305 / F505 / F505H

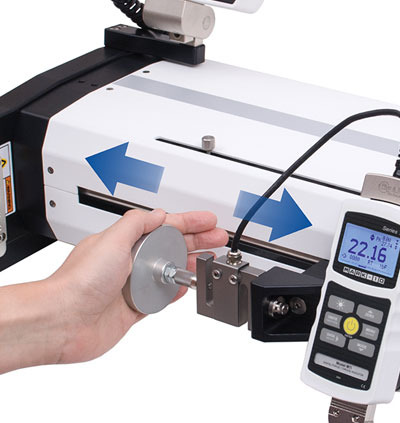

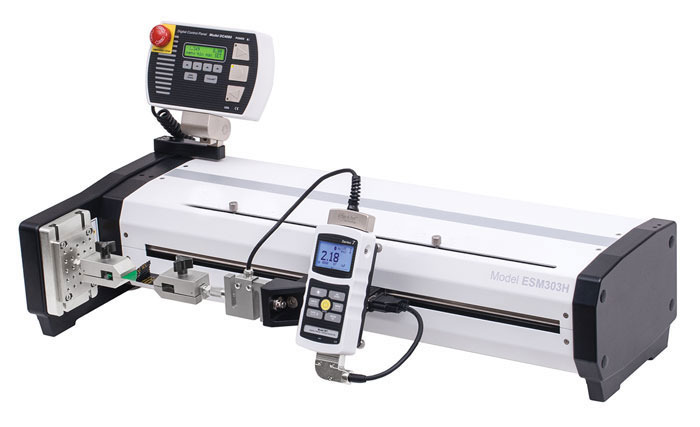

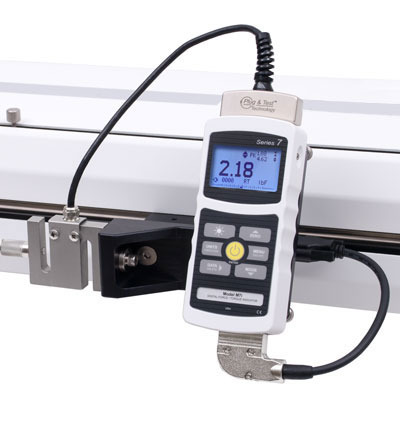

L'ESM303H est un testeur de force horizontale et hautement configurable. Il sert aux applications de mesure de tension et de compression jusqu'à 1,5 kN. Avec sa conception robuste ce banc de test est pafaitement adapté aux environnements de laboratoire et de fabrication. La configuration de l'échantillon et le positionnement précis sont un jeu d'enfant grÂce aux positionnement ssisté basé sur la force FollowMe ™- en utilisant votre main comme guide, vous pouver pousser et tirer sur la cellule de pesée pour déplacer la traverse à une vitesse variable.
Avec des dimensions généreuses de débattement, de dégagement et de profondeur, une large gamme de tests peut être effectuée, y compris les tests de rupture, le cyclage, les tests de limite à une charge ou à une distance, la tenue de charge, les tests d'allongement, les tests de traction, les tests de compression, etc. Répondez à diverses méthodes de test grâce à un menu facile à utiliser, permettant la configuration de la vitesse de test, des limites de force et de distance, le cyclage, la précharge et de nombreuses autres fonctions, le tout protégé par un mot de passe. Enregistrez jusqu'à 50 profils pour s'adapter à une gamme de méthodes de test.

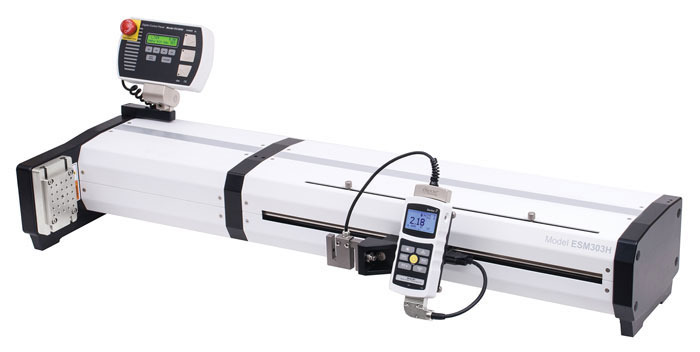

Lorsque le jeu de l'ESM303H est insuffisant pour l'application, sa conception mécanique modulaire permet des extensions de cadre. La modularité s'étend également aux fonctions du contrôleur. Des fonctions individuelles, telles que la mesure de la course, le cyclisme, le maintien de charge, etc., peuvent être achetées à l'avance ou activées sur le terrain grâce à un code d'activation. Cette plate-forme à la carte permet une configuration personnalisée en fonction de l'application et du budget.

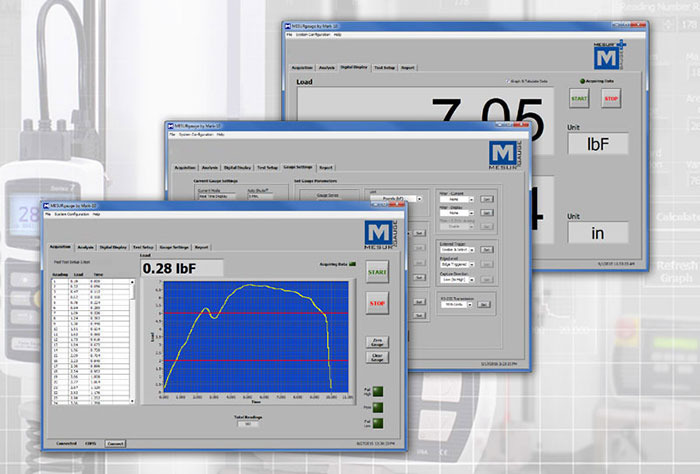

Collectez les données de force et de déplacement, tracez et analysez les résultats sur votre ordinateur et contrôlez le mouvement du banc d'essai via le logiciel Mesurplus. Il y'a aussi la possibiliter de contrôler le banc via votre ordinateur avec le programme personnalisé et ceci dans n'importe quelle langue prenant en charge les communications ASCII.
Caractéristiques
- Réglage de la vitesse sélectionnable
- Interrupteurs à droiet et à gauche
- Le panneau de commande réglable et amovible peut être monté à l'extrémité gauche ou droite du cadre
- Protection par mot de passe des paramètres de test
- Entraînement par moteur pas à pas, produisant un fonctionnement doux et silencieux sans variation de vitesse sous charge
- Sortie USB de force ou de force par rapport à la course
- Empreinte compacte, adaptée aux bancs de travail encombrés
- Conception ergonomique, avec gestion des câbles intelligente et propre
- Ensemble électronique intégré, facilement démontable et transporté pour le service

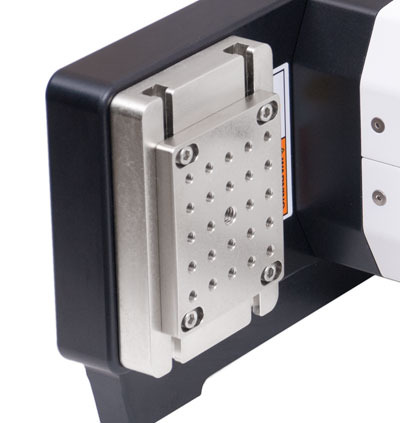

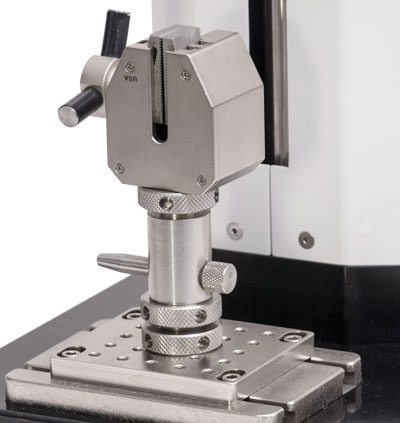

- Plaque de montage réglable avec base à rainure en T
| Fonction | Référence | Description | Exigences |
|---|---|---|---|
| FollowMe | AF008 | Le mouvement de la traverse répond à une traction ou une poussée manuelle sur l’arbre du dynamomètre ou de la cellule de charge. L’augmentation de la force produit des vitesses plus grandes. Idéal pour des réglages et un positionnement rapide. |
Dynamomètres de séries 5 ou 7 ou indicateur avec cellule de charge. 09-1252: câble interface |
| Indicateur de déplacement | AF009 | Le déplacement est indiqué sur l’écran de l’unité de contrôle avec une sortie via USB. Une échelle interne utilisant la technologie Renishaw offre une précision supérieure par rapport aux designs basés sur des codeurs rotatifs conventionnels. Des retours de flash et la non linéarité sont pratiquement éliminés. | Installation du matériau sur le terrain est nécessaire. Si la sortie de données vers un PC est nécessaire, veuillez ajouter les câbles 09-1252 et 09-1158, un dynamomètre de séries 5 ou 7 ou un indicateur avec une cellule de charge. |
| Contrôle par ordinateur | AF010 | Le ESM303H peut être entièrement contrôlé par un ordinateur en utilisant un programme écrit personnalisé dans toute langue qui accepte les communications ASCII. Répond également au jeu de commande Chatillon TCD et au logiciel Nexygen TCD (pas disponible chez Checkline). | Dynamomètre de séries 5 ou 7 AF009 : indication de déplacement AF011 : valeurs seuils de déplacement programmables 09-1252 : câble interface 09-1158 : câble de sortie USB |
| Limites de déplacement programmables | AF011 | Le banc s’arrête ou effectue des cycles sur des distances programmables (curseurs inférieur et supérieur). | AF009 : option d’indication de déplacement |
| Protection surcharge | AF012 | Protège un dynamomètre ou un capteur de force contre les surcharges. Vous pouvez programmer le pourcentage souhaité de l’échelle totale du dynamomètre. Le réglage de la tension analogique permet au banc de communiquer avec pratiquement tout dynamomètre qui possède une sortie analogique. | Dynamomètre de séries 5 ou 7 ou indicateur avec cellule de charge 09-1252 : câble interface |
| Retour automatique | AF013 | La traverse se déplace vers un curseur limite, un seuil de force, une position de déplacement ou de rupture puis s’arrête et change de direction avec la vitesse maximale vers la limite opposée. | Si retour vers une limite de force : Dynamomètre de série 5 ou 7 ou indicateur avec cellule de charge et câble interface 09-1252 Si retour vers une limite de déplacement : option AF011 de limite de déplacement programmable Si retour vers rupture : option AF019 de détection de rupture et câble interface 09-1252 |
| Cycle / durée de repos | AF014 | Identique à retour automatique mais avec la possibilité de programmer jusqu’à 100000 cycles. Durée de repos programmable pour des limites supérieures et inférieures (réglages indépendants), elles peuvent être réglées pour jusqu’à 10000 secondes. | Identique à retour automatique, avec la même vitesse dans chaque direction. Veuillez ajouter AF016 pour des vitesses indépendantes de montées et de descente. |
| Vitesses indépendantes de montée et de descente | AF016 | Vitesses réglables pour la montée et la descente. | - |
| Extension faible vitesse | AF017 | Etend la plage de vitesse standard à 0.5 mm/min. | - |
| Extension grande vitesse | AF018 | Etend la plage de vitesse standard à 1100 mm/min. | - |
| Détection rupture¹ | AF019 | La traverse s’arrête à une baisse soudaine de force. Pourcentage programmable de la force maximale. | Dynamomètre de séries 5 ou 7 ou indicateur avec cellule de charge 09-1252 : câble interface |
| Maintien de charge¹ | AF020 | Réglage dynamique de la position de la traverse afin de maintenir une force programmée pendant une période indéfinie ou spécifiée. | Dynamomètre de série 5 ou 7 ou indicateur avec cellule de charge Si une durée spécifique est nécessaire, veuillez alors ajouter l’option cycle AF014 / durée de repos 09-1252 : câble interface |
| Précharge / contact échantillon | AF021 | Arrête la traverse et/ou initialise l’affichage du déplacement à une précharge initiale – utile pour les applications de tension, compression, ressort, élongation et autres applications. La précharge est programmable comme un pourcentage de l’échelle entière du dynamomètre/cellule de charge. Trois modes : (1) arrêt, (2) arrêt et initialisation et (3) initialiation sans arrêt. | AF009 : indication du déplacement Dynamomètre de séries 5 ou 7 ou indicateur avec cellule de charge 09-1252 : câble interface |
| Maintien de la charge¹ | AF022 | Enregistre et rappelle les réglages des paramètres de test tels que vitesses, limites de déplacement, précharge, etc. Jusqu’à 50 profils peuvent être enregistrés. | - |
| Paquet options complètes | AFCOMP | Comprend toutes les fonctions listées ci-dessus, plus câble interface 09-1252 et câble USB 09-1158. Nécessite un dynamomètre de séries 5 ou 7 ou un indicateur avec cellule de charge. | |
Spécifications
| Capacité de chargement: | 1.5 kN jusqu`à 610 mm/min 1 kN > 610 mm/min |
| Distance de déplacement maximale : | 457 mm |
| Dégagement maximal :: | Standard: 13 - 330 mm/min Optionel: 0.5 - 1,100 mm/min |
| Plage de vitesse : | Standard : 13 - 330 mm/min En option : 0.5 - 1100 mm/min |
| Précision du réglage de la vitesse : | ± 0.2 % |
| Variation de la vitesse avec la charge : | ± 0 % (entraîné par un moteur pas à pas) |
| Précision du déplacement : | ± 0.05 mm par 250 mm |
| Résolution du déplacement : | 0.02 mm |
| Reproductibilité du curseur limite : | 0.03 mm |
| Alimentation : | Entrée universelle 80-240 VAC, 50/60 H |
| Poids : | 25,6 kg |
| Garantie: | 3 ans |

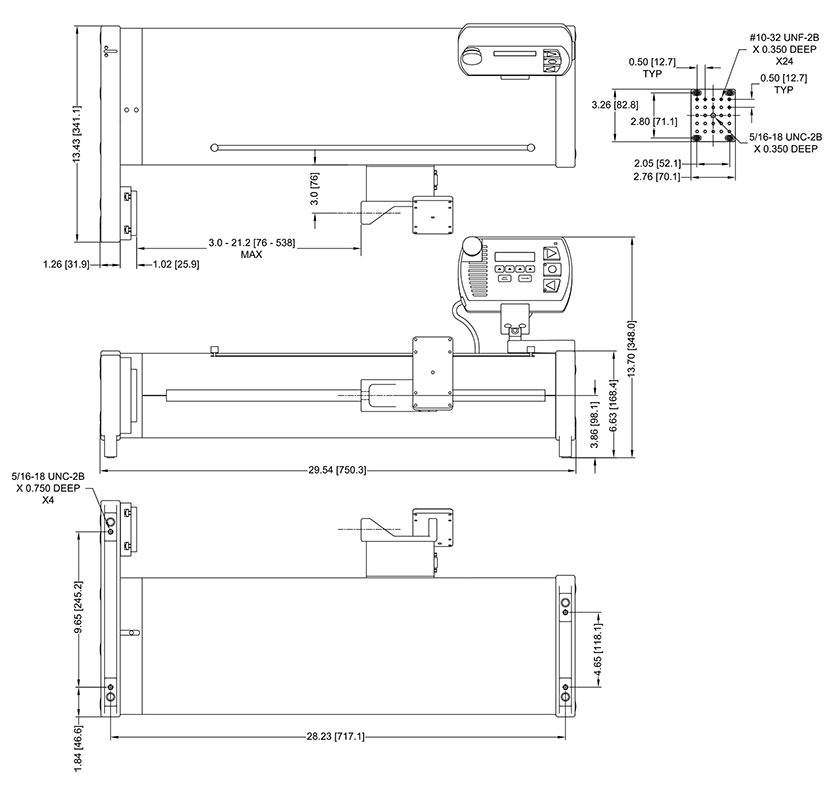

Dimensions

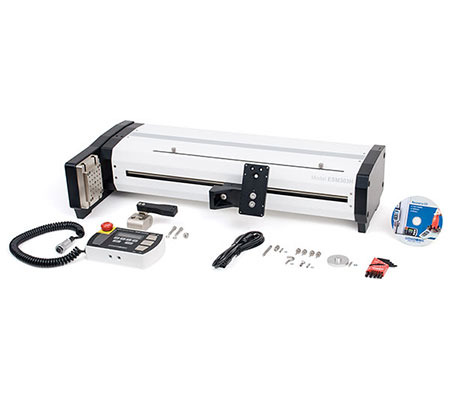

Kit complet
Le banc d'essai ESM303H est livré tel qu'illustré, avec les accessoires suivants:
1 tige d'extension G1024 5.08 cm
1 petit crochet G1028
1 crochet central G1038
1 raccord G1039, n ° 10-32F / F.
1 plaque de compression G1009, diamètre 5.08 cm
2 adaptateurs filetés G1030, 5 / 16-18M à # 10-32F
1 adaptateur fileté G1067, 1 / 2-20 à # 10-32F
1 adaptateur fileté G1069, 5 / 16-18F à 1 / 4-28M
3 goujons # 10-32 avec écrous hexagonaux
4 vis moletées pour l'affichage
2 vis moletées pour fin de course
1 jeu de clés Allen
1 panneau de contrôle
1 support de montage et matériel du panneau de commande
1 cordon d'alimentation
1 CD de ressources
