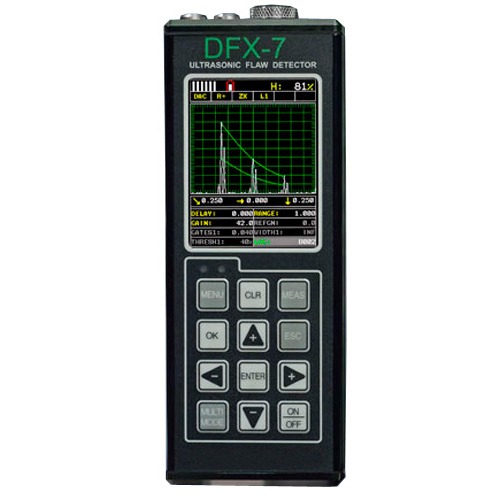

Le DFX7 est à la fois, dans le même appareil, un détecteur de défauts à ultrasons et un mesureur d’épaisseur A/B scan (balayage) à ultrasons.
Les jauges d’épaisseur sont spécialement configurées, pour mesurer avec précision l’épaisseur, pour localiser des fosses, des failles ainsi qu’à l’aveugle la corrosion de surface. Tous les tableaux de linéarité, les courbes de correction pour différents types de transducteurs et de dispositifs longitudinaux sont construits avec, comme objectif principal, une épaisseur dimensionnelle.
Les détecteurs de défauts sont conçus pour détecter la taille, la position ainsi que pour différencier les types de défauts dans différents matériaux et joints soudés. Un détecteur de défauts doit avoir un taux rapide d'échantillonnage et de rafraîchissement de l’écran sachant que les inspecteurs scannent généralement la surface d’une pièce ou effectuent un test d'échantillon, avec une vitesse relativement élevée, plutôt qu’ils ne cherchent l'épaisseur à un point ou à un emplacement spécifique. Sachant que les détecteurs de défauts peuvent également mesurer l’épaisseur d’un matériau avec une précision raisonnable, ils ne sont pas conçus, avec pour objectif principal, pour mesurer avec précision une épaisseur.
Le DFX7 combine les deux types d’appareils en un seul instrument puissant et complet, il est équipé avec de nombreux outils afin de fournir à l’utilisateur l’arsenal nécessaire pour répondre aux applications les plus courantes.
Le DFX7 a la capacité de mesurer simultanément des épaisseurs de revêtements et de matériaux tout en conservant la capacité de localiser des fosses, des failles et des défauts dans le matériau. Basé sur les mêmes principes de fonctionnement que le SONAR, le DFX7 est capable de mesurer l’épaisseur de différents matériaux avec une précision aussi grande que ± 0,01 millimètre, ou ± 0,001 pouce. L’avantage principal de la mesure par ultrasons par rapport aux mesures traditionnelles est que les mesures ultrasons peuvent être effectuées sur un seul côté du matériau à mesurer.
Il existe deux versions des séries DFX7 : DFX7 et DFX7+.
|
|
|
|
GÉNERALITÉS | |
Taille : | 63.5 x 165 x 31.5 mm |
Poids : | 400 g avec piles |
Boitier : | Corps en aluminium extrudé avec embouts aluminium nickelés (joint scellé) |
Affichage : | Écran couleur ¼ VGA AMOLED (320 x 240 pixels). Zone visible 43.2 x 57.6 mm. palette de 16 couleurs, multiples options de couleurs et luminosité variable |
Taux de rafraichissement de l’écran : | Sélectionnable 60 ou 120 Hz |
Visualisations à l’écran : | Détecteurs de défauts : vague complète, +/- rectifiée ou RF. Jauge d’épaisseur : chiffres, +/- rectifiés, RF ou Scan-B |
Timing : | Précision 25MHz TCXO avec tir unique 100 MHz numériseur de puissance ultra faible 8 bits |
Portes de mesure : | Deux portes indépendantes (défaut) et trois portes (épaisseur). Le départ et la largeur sont réglables sur toute la plage. Amplitude 5-95 % par pas de 1 %. Déclenchement positif ou négatif pour chaque porte avec alarmes sonores et visuelles |
Température de fonctionnement : | De -10°C à 60°C |
Environnement : | Conforme aux exigences IP65 |
Garantie : | Limité à 2 ans |
ÉTALONNAGE | |
Étalonnage automatique | Longitudinal (droit), ou Cisaillement (angle) |
Types de sonde : | Contact unique, Double, Retard et Angle |
Unités : | Anglais (in), Métrique (mm) ou Temps (s) |
Vitesse : | 256–16 000 m/s |
Plage de test : | Au minimum 7,11 mm jusqu’à 30,48 cm au maximum pour la vitesse de l’acier. Variable en continue |
Décalage du zéro (zéro de la sonde) : | 0-999 999 s |
Tableau de la vitesse des matériaux : | Contient des vitesses longitudinales et de cisaillement pour différents types de matériaux |
ÉMETTEUR | |
Type d’émetteur : | Deux générateurs d’impulsions d’ondes carrées réglables et récepteurs |
P.R.F.: | De 8 à 333 Hz par pas sélectionnables (8, 16, 32, 66, 125, 250 et 333 Hz) |
Tension émetteur : | Amplitude du pic 200 volt, durée de montée/chute < 10 ns dans 50 ohms |
Largeur d'impulsion : | De 40 à 400 ns. En option, pas sélectionnable (pointe, fin ou large) |
RÉCEPTEUR | |
Gain : | De 0 à 110 dB avec une résolution de 0,2 dB. Contrôle manuel et AGC |
Amortissement : | 50, 75, 100, 300, 600 et 1500 ohms |
Bandes de fréquence : | DFX7 & 7+ : Large bande 1,8 – 19 MHz (-3 dB). DFX-7+ : Trois bandes étroites centrées à 2 MHz, 5 MHz et 10 MHz |
Linéarité horizontale : | +/- 0.4 % FSW |
Linéarité verticale : | +/- 1 % FSH |
Linéarité amplificateur : | +/- 1 dB |
Mesure d'amplitude : | De 0 à 100 % FSH avec une résolution de 1 % |
Retard : | 0 - 253,75 cm pour la vitesse de l'acier |
MÉMOIRE | |
Formats des données : | Grille (alphanumérique) ou séquentielle (identification automatique) |
Graphiques activés : | 8 000 lectures, image Scan A/B et tous les paramètres de l’appareil pour chaque lecture |
Graphiques désactivés : | 210 000 lectures (revêtement, matériau, min et max. (uniquement jauge d’épaisseur) |
Réglages personnalisés : | 64 configurations d'utilisateur |
SOURCE ALIMENTATION | |
Piles : | 3 piles alcalines de 1,5 V, cellules AA Nicad de 1,2 V, 1.2 V AA NI-MH ou autre alimentation équivalente |
Durée des piles (utilisation en continue) : | Alcaline (12 h), Nicad (5 h) et NI-MH (12 h) avec paramètres par défaut |
BRANCHEMENTS : | |
Sortie : | Interface de série RS232. Logiciel PC & câble USB convertisseur inclus |
Connecteurs du transducteur : | Deux connecteurs LEMO 00 |
CERTIFICAT | |
Jauge d’épaisseur : | Étalonnage usine de traçabilité au NIST et MIL-STD-45662A |
Détecteur de défauts : | Compatible EN 12668-1 |
