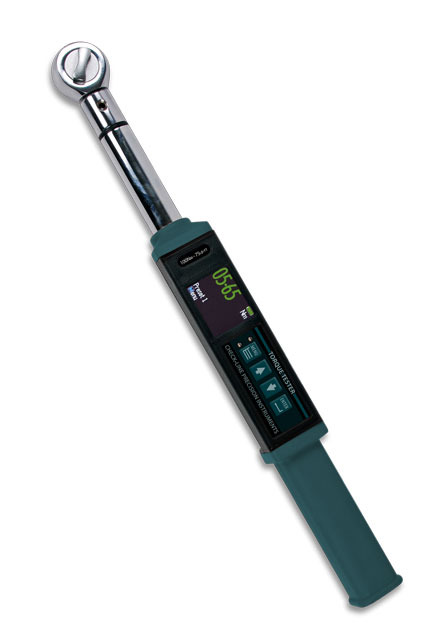

ETW-A Clé dynamométrique digitale, mesure d'angle


La clé dynamométrique numérique de mesure d'angle ETW-A est parfaitement conçue pour une mesure d'angle précise et précise.

L'ETW-A convient à l'audit de couple et à l'application de couple. En tant qu'outil de précision, il est très précis et hautement reproductible. Pour la cohésion du portefeuille de produits, la clé dynamométrique et angulaire utilise le même écran LED organique, le même clavier à membrane, l'interface utilisateur et le logiciel de gestion des données sur PC que les autres produits standard de cette gamme d'outils électroniques de couple. De plus, le temps de formation est réduit au minimum en raison de la facilité d'utilisation de l'outil lui-même.

L'ETW-A possède des alarmes visuelles et sonores qui signalent un couple bon ou mauvais. De plus, il y a un indicateur visuel de la durée de vie de la batterie, des alarmes pour une approche de valeur prédéfinie, une surcharge de l'attache, une surcharge de la plage et une surcharge mécanique maximale.

Utilisation recommandée

Il est spécialement conçu pour une utilisation dans tous les environnements industriels et applications où une précision et une répétabilité élevées associées à un système complet de gestion et de contrôle des données de couple sont requises.

Caractéristiques de base

• Précision - Couple côté droit = ​​1%, couple côté gauche = 1% de la valeur réelle en lecture.

  • Résolution - 0,01 à 50 Nm, 0,1 à 999 Nm, 1 à 2000 Nm
  • Alarmes - approche de valeur prédéfinie, surcharge de plage, surcharge mécanique, batterie faible et mémoire pleine
  • Capacité de mémoire - 2094 valeurs

Durée de piles

  •     Mode veille: 5000 heures, mode opérationnel
  •     Utilisation des modes Couple uniquement: jusqu'à 120 heures
  •     Utilisation des modes couple et angle: jusqu'à 60 heures
  •     Utilisation du mode sans fil en option avec couple uniquement: jusqu'à 40 heures
  •     Utilisation du mode sans fil en option avec couple et angle: 25 heures



La lecture du couple commence à 5% de la capacité maximale avec une précision de 1% à partir de 10% de la capacité maximale (seuil à portée maximale).


Caractéristiques
  • Tête robuste à cliquet bidirectionnelle
  • Grand écran couleur organique LED. Grande visibilité et signaux d'alarme
  • Poignée ergonomique antidérapante pour le confort
  • Facile à utiliser
  • Précision supérieure à 1 %
  • Autonomie des piles de plus de 180 heures
  • Garantie 1 an
  • Certificat d'étalonnage et de traçabilité inclus
  • Download Software

Modes de fonctionnement

Modes de fonctionnement

Voici les différents modes disponibles avec la clé dynamométrique ETW-A:

Mode langue

Les langues de fonctionnement disponibles pour l'utilisateur sont: anglais, chinois, français, allemand, italien, polonais, portugais, russe et espagnol.

Mode unité

Les unités de mesure suivantes sont disponibles; Kgf.cm - kgf.m - cN.m - N.m - ozf.in - lbf.in - lbft.ft

Mode date

Pour régler la date, le mois et l'année.

Mode réglages

Ce mode permet à l'utilisateur de définir des limites pour le couple + angle appliqué ou mesuré. L'opérateur peut choisir de régler les valeurs de couple par% ou tolérance. Pendant le fonctionnement, l'affichage OLED sera vert à l'approche de la tolérance prédéfinie et deviendra rouge s'il est dépassé.

L'utilisateur peut choisir parmi les modes de configuration suivants;

- Définir le couple

- Définir le couple et l'angle

- Définir Just Move Preset

Mode seulement angle

En mode Juste angle, la lecture du couple maximal restera sur l'écran OLED lorsque la charge est supprimée tant que le couple chargé est supérieur au seuil de 10% de la capacité maximale. L'angle est passé de 5% de la plage de l'outil jusqu'à ce que la lecture du couple maximum soit également affichée. L'utilisateur a la possibilité de stocker la lecture en mémoire. Si le stockage de la lecture n'est pas requis, l'utilisateur peut passer à la tâche de mesure suivante.

Mode Just Move

En mode Just Move, le couple enregistré après un nombre prédéfini de degrés (défini en mode Set) restera sur l'écran OLED lorsque la charge sera retirée, tant que le couple chargé est supérieur au seuil de 10% de la capacité maximale. Les mesures finales de couple et d'angle final seront également affichées. L'utilisateur a la possibilité de stocker la lecture en mémoire. Si le stockage de la lecture n'est pas requis, l'utilisateur peut passer à la tâche de mesure suivante.

Mode préréglé

En mode préréglé, la lecture du couple maximal restera sur l'écran OLED lorsque la charge est supprimée tant que le couple chargé est supérieur à 10% de la capacité maximale

seuil.

Passing Minimum Value - La LED verte sur le clavier clignote et le buzzer retentit par intermittence, tandis que l'affichage OLED devient orange.

• Passing Nominal Value - La LED verte sur le clavier s'allumera et la sonnerie retentira en continu, tandis que l'affichage OLED passera au vert.

Passing Maximum Value - La LED rouge clignote en continu et le buzzer retentit en continu, tandis que l'affichage OLED devient rouge.

Mode de rappel

Ce mode permet à l'utilisateur de visualiser les données de couple et d'angle stockées. Seuls les emplacements contenant des données seront affichés. Notez que lorsque les données sont stockées, les emplacements sont remplis séquentiellement de 01 à 2094.

Mode de téléchargement

Ce mode permet à l'utilisateur de télécharger des données de couple stockées. En mode de téléchargement, le pilote doit être connecté à un PC exécutant le PC Front-End Software (PCFE) via le port ISB du pilote et du PC.

Mode d'effacement

Ce mode permet à l'utilisateur d'effacer les données stockées d'une plage individuelle d'emplacements. Avant d'effacer la plage sélectionnée et par mesure de sécurité, il sera demandé à l'utilisateur de

ils veulent vraiment effacer les données sélectionnées. Cela peut être fait en appuyant sur le bouton de confirmation.

Mode communication

Ce mode permet à l'utilisateur de sélectionner le mode de communication. Le modèle standard permet la communication par câble USB standard avec le logiciel inclus. Pour la communication par ASCII ou BINAIRE, la clé aura besoin de modifications physiques à l'avance.


Plages de couple
N-m Lb-in Lb-ft Oz-in N-cm Kgf-m Kfg-cm Length

ModèlePlage Drive Optional
ETW-A-10 1 - 10 N-m 1/4" 9x12 3/8"
ETW-A-20 2 - 20 N-m 1/4" 9x12 3/8"
ETW-A-50 5 - 50 N-m 1/4" 9x12 3/8"
ETW-A-100 10 - 100 N-m 1/4" 9x12 3/8"
ETW-A-200 20 - 200 N-m 1/2" 14x12
ETW-A-34034 - 340 N-m 1/2" 14x12
ETW-A-600 60 - 600 N-m 3/4", 24x32
ETW-A-800 80 - 800 N-m 3/4" 24x32
ETW-A-1000 100 - 1000N-m 3/4" 24x32
ETW-A-1500 150 - 1500 N-m 1" 27x36
ETW-A-2000 200 - 2000 N-m 1" 27x36

Spécifications
Précision :CW - ±1 %
CCW - ±1 %
10 - 100 % de la capacité
Résolution :0.01 N-m / 0.1 in-lb / 0.01 ft-lb
Fréquence d'échantillonnage :500 Hz (500 échantillons/sec)
Rafraichissement de l'écran :4 Hz (4 fois/sec)
Mémoire :+2000 valeurs (modèle PR et SP seulement), sortie USB (modèle SP seulement)
Presets programmables:99, via PC ou menu clé dynamométrique
Sortie de données:USB, Bluetooth en option
compatible avec Windows Excel et SPC
Communication PLC: Utilisation du transfert ASCII ou binaire
Mode d'utilisation :Maintien du pic/Valeur actuelle/Préréglage
Choix d'unités :Lb-in, Lb-ft, N-m, N-cm, Kgf-m, Kgf-cm, Oz-in
Longueur :410 mm / 0,85 kg (modèle 10-135)
625 mm / 1,3 kg (modèle 150-400)
1,2 m / 4 kg (modèle 500-1000)
1,6 m / 6 kg (modèle 1500-2000)
Type de la tête :Cliquet robuste bidirectionnel
Piles :4 x AA
Autonomie des piles :180 heures
Température de fonctionnement :-10°C - 60°C
Température de stockage :-20°C - 70°C
Humidité :Jusqu'à 90 % non condensée
Langues:Anglais, chinois, français, allemand, italien, japonais, polonais portugais, russe, espagnol, autres sur demande
Garantie :1 an

Produits associés

Cic-Torque Etalonnage instrument de couple


  • Planification facile des étalonnages
  • Délai court

Plus de détails

Cic-Torque Etalonnage instrument de couple

TWT-400 Banc de test de clé dynamométrique


  • Design flexible. Le TWT-400 est facile à utiliser et est adapté pour de nombreuses longueurs et marques de clés dynamométriques
  • 3 modes de fonctionnement : Temps réel, Pic et 1er pic
  • Huit unités sélectionnables : Oz.in., Lb.in., Lb.ft., Nm, cNm, KgfCm, gfCm, Kgfm
  • Précision bidirection de ± 0,25 % de la valeur indiquée

Plus de détails

TWT-400 Banc de test de clé dynamométrique

Téléchargements

Achetez maintenant
Produits

Nom du produit
Prix
Quantité
132887
ETW-A-10 Torque & Angle Wrench 1/4\" - 1-10 Nm
€ 845,00
134447
ETW-A-20 Torque & Angle Wrench 1/4\" - 2-20 Nm
€ 845,00
133618
ETW-A-50 Torque & Angle Wrench 1/4\" - 5-50 Nm
€ 845,00
132886
ETW-A-100 Torque & Angle Wrench 1/4\" - 10-100 Nm
€ 845,00
134507
ETW-A-200 Torque & Angle Wrench 1/2\" - 20-200 Nm
€ 875,00
133558
ETW-A-340 Torque & Angle Wrench 1/2\" - 34-340 Nm
€ 875,00
134777
ETW-A-600 Torque & Angle Wrench 3/4\" - 60-600 Nm
€ 1.485,00
134793
ETW-A-800 Torque & Angle Wrench 3/4\" - 80-800 Nm
€ 1.640,00
133352
ETW-A-1000 Torque & Angle Wrench 3/4\" - 100 - 1000 N-m
€ 1.640,00
134794
ETW-A-1500 Torque & Angle Wrench 3/4\" - 150 - 1500 N-m
€ 2.245,00
133778
ETW-A-2000 Torque & Angle Wrench 1\" - 200 - 2000 N-m
€ 2.245,00

Accessoires

Nom du produit
Prix
Quantité
137735
ETW-BT - Bluetooth Upgrade for ETW / DTSM (A & SP)
€ 235,00
Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
