RDF Simulateurs de vissage

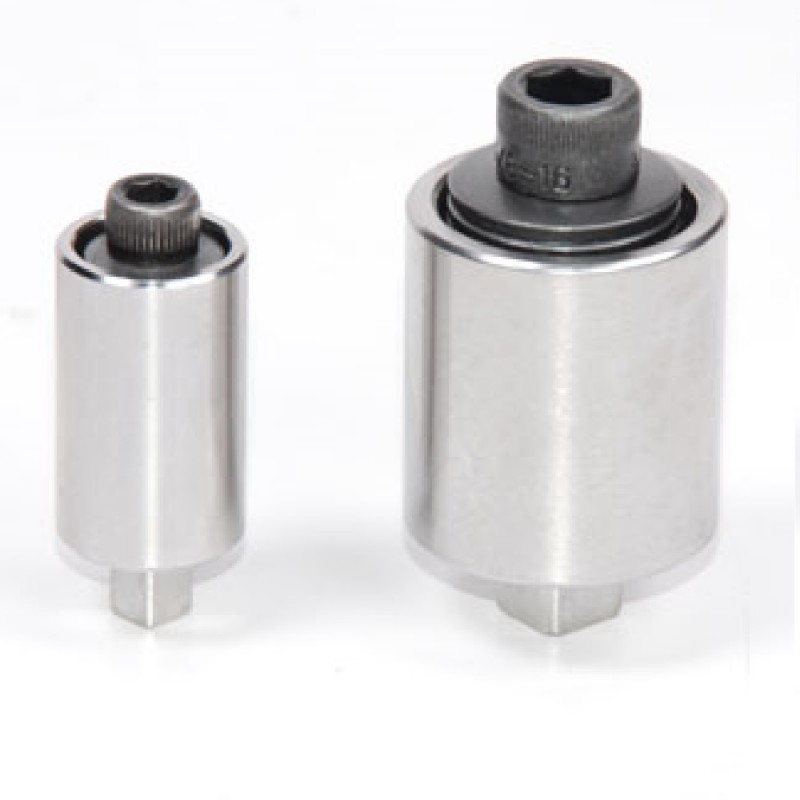

Les simulateurs de vissage (également appelés Rundown Fixtures ou adaptateurs) sont nécessaires pour effectuer des mesures précises de couple pour des outils dynamométriques à moteur (électriques, hydrauliques ou pneumatiques). Ils ne sont pas nécessaires ou utiles pour mesurer un couple sur des outils dynamométriques manuels (tournevis, clés, etc.). Ils simulent les conditions existantes lorsque l’outil est utilisé dans des conditions réelles, permettant à la vitesse du moteur de l’outil électrique de monter en puissance à des vitesses de fonctionnement normales pour une mesure du couple plus précise et reproductible.

Les vissages sont définis par les degrés de rotation ou par l’augmentation du couple par degré de rotation. Un vissage souple offre à l’outil plus de temps de fonctionnement et produit généralement des résultats de test plus reproductibles, contrairement à un vissage dur qui offre moins de temps de fonctionnement et qui produit généralement plus de variations.

ISO 5393;

HARD Joint fournit 30 degrés ou moins de rotation de “ajusté” jusqu’à la fin.
MEDIUM Joint fournit généralement 180 - 400 degrés de rotation de “ajusté” jusqu’à la fin.
SOFT Joint fournit généralement 720 degrés ou plus de rotation de “ajusté” jusqu’à la fin.

Ils sont généralement fabriqués à partir d’acier usiné avec la taille d’embout appropriée selon les besoins. A l’intérieur, il est composé d’une série de rondelles Belleville, conçues pour se compresser lorsque le boulon se resserre. En faisant varier la disposition de ces rondelles, divers taux peuvent être simulés, mous, moyen et dur. Sauf indication contraire, les simulateurs de vissage sont réglés pour un taux moyen. Les taux peuvent être réglés par l’utilisateur en inversant l’orientation des rondelles Belleville.

Modèle	Plage	Drive size	Bolt head size	Thread size
RDIOA-50	0,35 N-m	1/4" Male Sq	3/16" Female Hex	1/4-20
RDIOA-100	0,7 N-m	1/4" Male Sq	3/16" Female Hex	1/4-20
RDIOA-200	1,4 N-m	1/4" Male Sq	3/16" Female Hex	1/4-20
RDIA-10	1,13 N-m	1/4" Male Sq	3/16" Female Hex	1/4-20
RDIA-25	2,82 N-m	1/4" Male Sq	3/16" Female Hex	1/4-20
RDIA-50	5,64 N-m	1/4" Male Sq	3/16" Female Hex	1/4-20
RDIA-100	11,29 N-m	1/4" Male Sq	3/16" Female Hex	1/4-20
RDIA-150	16,9 N-m	1/4" Male Sq	3/16" Female Hex	1/4-20
RDIA-250	28,2 N-m	3/8" Male Sq	5/16" Female Hex	3/8-16
RDIA-500	56,49 N-m	3/8" Male Sq	5/16" Female Hex	3/8-16
RDIA-750	84,73 N-m	3/8" Male Sq	5/16" Female Hex	3/8-16
RDIA-1000	112,98 N-m	3/8" Male Sq	5/16" Female Hex	3/8-16
RDFA-50	67,79 N-m	1/2" Male Sq	5/16" Female Hex	3/8-16
RDFA-100	135,58 N-m	1/2" Male Sq	1-1/8" Male Hex	3/4-10
RDFA-150	203,37 N-m	1/2" Male Sq	1-1/8" Male Hex	3/4-10
RDFA-250	338, 95 N-m	1/2" Male Sq	1-1/8" Male Hex	3/4-10
RDFA-500	677,90 N-m	3/4" Male Sq	1-1/2" Male Hex	1"-8
RDFA-600	813,49 N-m	3/4" Male Sq	1-1/2" Male Hex	1"-8
RDFA-750	1016,86 N-m	3/4" Male Sq	1-1/2" Male Hex	1"-8
RDFA-1000	1355,81 N-m	1" Male Sq	1-1/2" Male Hex	1"-8
RDFA-2000	2711,63 N-m	1-1/2" Male Sq	3/4", 1" or 1-1/2" Female Sq	NA
RDFA-2500	3389,54 N-m	1-1/2" Male Sq	3/4", 1" or 1-1/2" Female Sq	NA
RDFA-3000	4067,45 N-m	1-1/2" Male Sq	3/4", 1" or 1-1/2" Female Sq	NA
RDFA-5000	6779,08 N-m	1-1/2" Male Sq	3/4", 1" or 1-1/2" Female Sq	NA
