Étalonnage et inspection des outils à couple

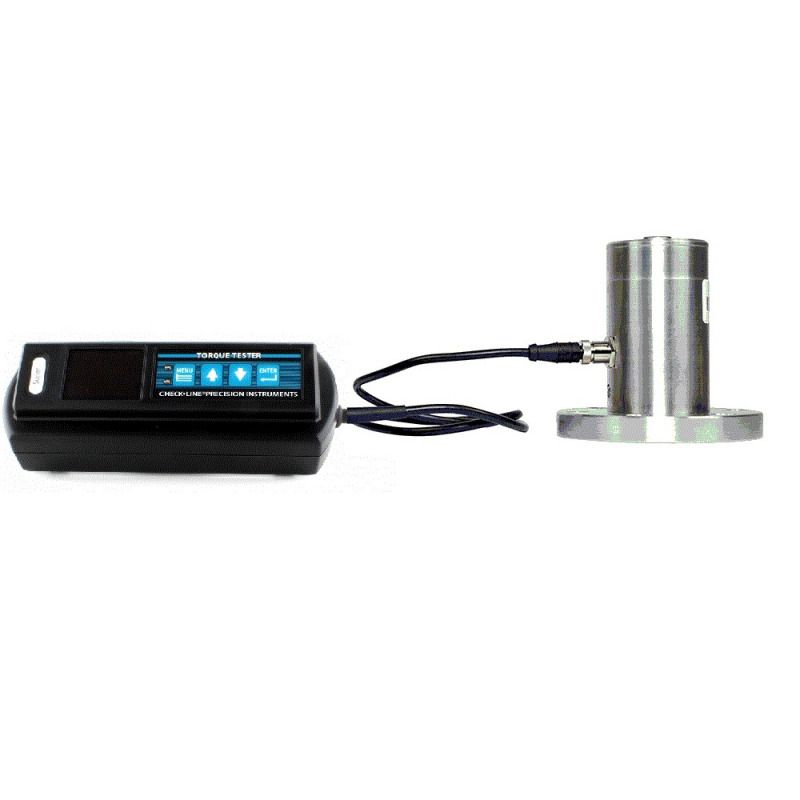

Le testeur de couple TC-DT dispose d’une unité d’affichage externe et permet une vérification et un étalonnage rapide et précis des outils de couple manuels, tels que les tournevis dynamométriques, les clés dynamométriques (électroniques) et bien plus encore. Les outils pneumatiques et électriques peuvent également être vérifiés avec des simulateurs de joints vissés en option.
L’unité d’affichage TC-DT-D est connectée aux capteurs de couple TC-DT via un câble. Les TC-DT couvrent une plage de mesure de 5 Ncm à 2000 Nm . Une combination de différentes cellules de mesure permet de couvrir des très grandes plages de mesure.
Les valeurs mesurées peuvent être récupérées directement à partir de l’écran OLED ou évaluées via l’interface USB et le logiciel de l’ordinateur. La transmission de données via Bluetooth est également possible (en option). Le logiciel de transfert de données est déjà inclus sans frais supplémentaires. En outre, plus de 2000 valeurs mesurées peuvent être stockées dans la mémoire de données intégrée pour une visualisation ou une exportation ultérieure. De plus, 99 points de consigne de préréglages peuvent être stockés dans l’appareil, de sorte que les tests de réussite / échec pour différents outils peuvent être effectués très facilement.
Le testeur de couple TC-DT a une précision de ± 0,5 % de la lecture affichée sur toute la plage de mesure étalonnée.
Différents paramètres de test peuvent être réglés via l’unité d’affichage facile à utiliser. Les modes de fonctionnement disponibles sont Track, Peak, Preset et Click-Torque. Plus d’informations sur les modes de fonctionnement peuvent être trouvées en bas de cette page.
Veuillez noter qu’un simulateur de tournevis est requis pour l’utilisation d’outils électriques, hydrauliques et pneumatiques. La vitesse maximale des outils ne doit pas dépasser 1200 tr/min.
Ce testeur de couple ne convient pas à la vérification des clés à chocs ou à une utilisation avec des multiplicateurs de force. Nous pouvons certainement vous offrir une alternative appropriée ; dans ce cas-là veuillez nous contacter svp.
| Model | Plages de mesure | entraînement | |||
| TC-DT-100N | 10 - 100 Nm | 3/8" | |||
| TC-DT-200N | 20 - 200 Nm | 1/2" | |||
| TC-DT-340N | 34 - 340 Nm | 1/2" | |||
| TC-DT-600N | 60 - 600 Nm | 3/4" | |||
| TC-DT-800N | 80 - 800 Nm | 3/4" | |||
| TC-DT-1000N | 100 - 1000 Nm | 3/4" | |||
| TC-DT-1500N | 150 - 1500 Nm | 1" | |||
| TC-DT-2000N | 200 - 2000 Nm | 1" | |||
| TC-DT-50C | 5 - 50 Ncm | 1/4" | |||
| TC-DT-150C | 15 - 150 Ncm | 1/4" | |||
| TC-DT-200C | 20 - 200 Ncm | 1/4" | |||
| TC-DT-350C | 35 - 350 Ncm | 1/4" | |||
| TC-DT-500C | 50 - 500 Ncm | 1/4" | |||
| TC-DT-10N | 1 - 10 Nm | 1/4" | |||
| TC-DT-20N | 2 - 20 Nm | 1/4" | |||
| TC-DT-50N | 5 - 50 Nm | 3/8" |
Pour un système de mesure complet, vous avez besoin de l’unité d’affichage TC-DT-D et d’au moins un capteur de couple TC-DT.
Chaque système complet est livré avec:
| Plage d´étalonnage: | 10-100% de la capacité |
| Précision: | ± 0,5% de la valeur affichée |
| Max RPM: | 1200 tr/min pour les outils électriques/pneumatiques lors de l’utilisation d’un simulateur de joint vissé en option |
| Affichage: | OLED à 4 chiffres |
| Fonctionnement: | CW & CCW (dans le sens horaire et antihoraire) |
| Durée des piles: | 180 heures |
| Alimentatiuon: | 4x piles standard AA ou piles rechargeables |
| Mode economique: | Arrêt automatique |
| Sortie des données: | USB Bluetooth disponible en option |
| Mémoire: | 2094 valeuts |
| Valeur cible avec alarme: | 99 pré-réglages Un alarm acoustique et visuel déclenche quand les limites sont dépassés |
| Poids: | Unités d´affichage: 0,75 kg Capteurs: 50 Ncm - 20 Nm: 0,72 kg 50 Nm - 340 Nm: 1,2 kg 600 Nm: 1,6 kg 800 Nm - 1000 Nm: 2,8 kg 1500 Nm - 2000 Nm: 3,8 kg |
| Certificat d´étalonnage: | Certificat d’étalonnage traçable |
| Langues menu: | Anglais, Chinois, Français, Allemand, Italien,, Polonais, Portugais, Russe, Espagnol |
| Garantie: | 1 an |
