HTG Séries - Couplemètre digital portable
Les versions HTGA sont actuellement pas disponibles

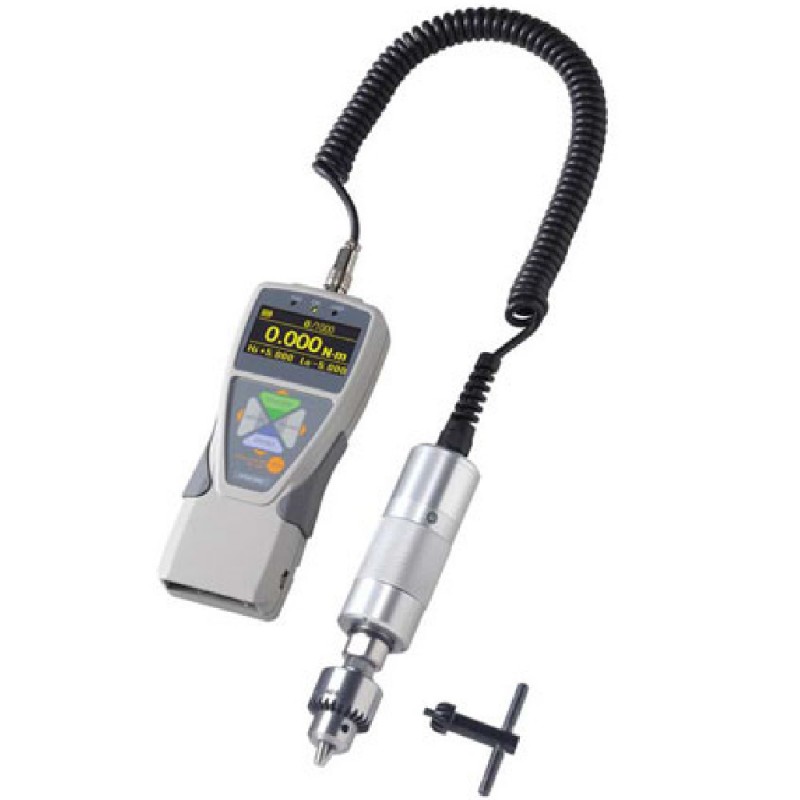

Le couplemètre digital de série HTG dispose d’un écran électroluminescent qui est très visible dans les lieux sombres. C’est un couplemètre de poche très convivial qui comporte des menus faciles à utiliser. Il offre des menus en plusieurs langues : Anglais, Espagnol, Français, Chinois, Allemand, Italien, Coréen et Japonais.
Le couplemètre digital de série HTG peut être utilisé pour mesurer le couple de :
- Vis
- Composants
- Arbres d’entraînement
- Connecteurs
- Etc.
L’écran électroluminescent EL affiche la valeur du couple, l’unité et le maximum; il peut être configuré avec des données supplémentaires sélectionnables par l’utilisateur comprenant des données de mémoire, compte +NG, valeurs de seuil hautes/basses, 1er et 2nd pics, angle du couple, etc.
Des indicateurs LED avec des codes couleurs alertent l’utilisateur des conditions « Go/NoGo ». Des lumières orange pour une valeur inférieure à la valeur de seuil minimale, des lumières vertes pour une valeur entre les seuils et rouge pour une valeur supérieure au seuil maximum.
Traite et transmet 2000 données réelles par seconde, et pas seulement le maximum d’un taux d’échantillonnage élevé. Un logiciel d’acquisition des données, "Force recorder", en option, est nécessaire pour enregistrer à des vitesses jusqu’à 2000 données par seconde.
Enregistre des données sur des lecteurs flash USB. Exporte les données de maximum ou capture les données en continue à 100 données/seconde vers des lecteurs flash avec les modèles HTGA.
Le logiciel d’enregistrement de données ZT-Logger, inclu, permet le téléchargement de données de la mémoire de l’appareil ou la capture d'un flux continu de données à 10 données/seconde. (Vous pouvez, par la suite, réaliser un graphique avec Excel). L’initialisation de l’appareil ou la capture de données peut s’effectuer à partir de l’ordinateur. Toute la programmation de la jauge peut être réglée et enregistrée à partir du logiciel.
Le couplemètre de série HTG est disponible en 2 versions :
Série HTGS (Standard) & Série HTGA (Avancée)
Les versions HTGA sont actuellement pas disponibles
Le HTGA (avancé) dispose de fonctions utiles supplémentaires :
- 1er/2nd pic
- Détection d’angle pour une valeur maximale de couple (*1)
- Mise à zéro de l’angle pour une valeur de couple sélectionnée (*1)
- Sous comparateur en 2 étapes (sortie du petit ou du grand jugement)
- Angle (déplacement) (*1)
Même si vous ne pouvez pas connecter l’ordinateur pendant la mesure, vous pouvez enregistrer les données dans le lecteur flash USB, puis transférer ultérieurement les données vers l’ordinateur via le lecteur USB. Sur l’ordinateur, vous pouvez exporter les données dans un graphique en utilisant Excel.
(*1) La fonction angle (déplacement) est nécessaire (uniquement sur HTGA).
- Unités sélectionnables : lbf-in, ozf-in, N-m, N-cm, kgf-m et kgf-cm.
- Design ergonomique, poignées antidérapantes, construction métallique robuste
- USB (port COM virtuel), RS-232C, sorties analogique et digimatique
- Commutateur externe pour maintenir la valeur affichée et mettre à zéro
- Mode pic (max) et temps réel (sélectionnable)
- Capacité contre les surcharges de 200 % de la pleine échelle
- 1000 données en mémoire pour rappel ou téléchargement
- Valeurs seuils haute/basse programmables avec des indicateurs LED à codes couleurs et un signal de sortie pour effectuer un test rapide de “Go/NoGo“
- Échantillonne et transmet 2 000 données/sec. en utilisant le logiciel, en option, Force Recorder
- Batterie interne Ni-MH ou adaptateur AC
- Alarme surcharge et signal de sortie
Le set comprend :
- Mandrin de 6.5 mm,
- Logiciel d’acquisition de données ZT Logger,
- Câble USB,
- Clé Allen,
- Adaptateur/chargeur AC,
- Certificat d’étalonnage de traçabilité au NIST et
- Mallette de transport (uniquement pour poignées de taille "85").
En option : Jacobs chuck 13 mm est disponible
| Ecran électroluminescent (ELD) |  |
|
|---|---|---|
| Fonctions | HTGS | HTGA |
| Maintien du maximum (sens horaire et anti-horaire) | ||
| Comparateur (jugement de OK ou NG) | ||
| Ecran réversible | ||
| Inversion de signe | ||
| Affichage multiple | ||
| Mémoire interne | 1000 données | 1000 données |
| Force +/- | ||
| Mise à zéro auto de la minuterie | ||
| Alarme +NG | ||
| Arrêt auto | ||
| Affichage de l’heure | ||
| 1er/2nd pic | - | |
| Détection de l’angle pour une valeur max de couple (*1) | - | |
| Mise à zéro de l’angle pour un couple sélectionné (*1) | - | |
| Sortie | HTGS | HTGA |
| Série (RS232C) | ||
| Mitutoyo digimatique [*2] | ||
| Analogique | 2 VDC (D/A) | 2 VDC (D/A) |
| USB | ||
| Comparateur en 3 étapes (-NG/OK/+NG) | ||
| Alarme surcharge | ||
| Sous comparateur en 2 étapes (sortie de petit ou grand jugement) | - | |
| Mémoire dans lecteur flash USB [le lecteur flash USB n’est pas inclu] |
- | |
| Angle (déplacement) (*1) | - | |
(*1) La fonction angle (déplacement) est nécessaire (*2) Pas toujours disponible pour les produits Mitutoyo digimatique |
||
| Tailles mandrin | ||
|---|---|---|
| Modèle | Standard | En option (*L) |
| HTGS-4 | 6.5 mm / 0.260" | NA |
| HTGS-15 | 6.5 mm / 0.260" | 13 mm / 0.512" |
| HTGS-40 | 6.5 mm / 0.260" | 13 mm / 0.512" |
| HTGS-85 | 6.5 mm / 0.260" | 13 mm / 0.512" |
| *Pour mandrin de 13 mm, ajouter "-L" à la partie # par ex. : HTG2-15L | ||
| Diamètres échantillon min/max | ||
|---|---|---|
| Taille mandrin | Echantillon min | Echantillon max |
| 6.5 mm / 0.260" | 0.5 mm / 0.020" | 6.5 mm / 0.260" |
| 13 mm / 0.512" | 0.7 mm / 0.028" | 13 mm / 0.512" |
| Précision : | ± 0.5 % de la pleine échelle ± 1 LSD |
| Unités sélectionnables : | lbf-in, ozf-in, N-m, N-cm, kgf-m et kgf-cm |
| Alerte surcharge : | Approx. 110 % de la pleine échelle (message d’avertissement et alarme) |
| Capacité de surcharge : | 200 % de la pleine échelle |
| Alimentation : | Batterie rechargeable Ni-MH ou adaptateur AC |
| Indicateur de charge : | Indique trois états de charge, haut, moyen et bas |
| Mémoire : | Non-volatile, rappel jusqu’à 1000 données |
| Valeurs de seuils : | Valeurs de seuils haute/basse programmables, code couleurs LED & signal de sortie |
| Sorties : | USB (port COM virtuel), RS-232C, digimatique et sortie analogique ± 2 VDC |
| Température de fonctionnement : | De 0 à 40 °C |
| Poids : | Affichage : approx. 490 g |
| Garantie : | 1 an |
| Model | Ranges | Capacité | Résolution | Taille de mandrin inclue | Poignée inclue |
| HTGS-4 / HTGA-4 | 4 lbf-in 5 kgf-cm 50 N-cm | 4,000 lbf-in 5,000 kgf-cm 50,00 N-cm | 0.01 lbf-in 0.001 kgf-cm 0.01 N-cm | 4 mm | No |
| HTGS-15 / HTGA-15 | 15 lbf-in 20 kgf-cm 200 N-cm 2 N-m | 1,00 lbf-in 20,00 kgf-cm 200,0 N-cm 2 N-m | 0.01 lbf-in 0.01 kgf-cm 0.1 N-cm 0.001N-m | 6.5 mm | No |
| HTGS-15L / HTGA-15L | 15 lbf-in 20 kgf-cm 200 N-cm 2 N-m | 1,00 lbf-in 20,00 kgf-cm 200,0 N-cm 2 N-m | 0.01 lbf-in 0.01 kgf-cm 0.1 N-cm 0.001N-m | 13 mm | No |
| HTGS-40 / HTGA-40 | 40 lbf-in 50 kgf-cm 500 N-cm 5 N-m | 40,00 lbf-in 50,00 kgf-cm 500,0 N-cm 5 N- | 0.01 lbf-in 0.01 kgf-cm 0.1 N-cm 0.001N-m | 6.5 mm | No |
| HTGS-40L / HTGA-40L | 40 lbf-in 50 kgf-cm 500 N-cm 5 N-m | 40,00 lbf-in 50,00 kgf-cm 500,0 N-cm 5 N- | 0.01 lbf-in 0.01 kgf-cm 0.1 N-cm 0.001N-m | 13 mm | No |
| HTGS-85 / HTGA-85 | 85 lbf-in 100 kgf-cm 1000 N-cm 10 N-m | 85,0 lbf-in 100,0 kgf-cm 1000 N-cm 10 N-m | 0.01 lbf-in 0.01 kgf-cm 0.1 N-cm 0.001N-m | 6.5 mm | Yes |
| HTGS-85L / HTGA-85L | 85 lbf-in 100 kgf-cm 1000 N-cm 10 N-m | 85,0 lbf-in 100,0 kgf-cm 1000 N-cm 10 N-m | 0.01 lbf-in 0.01 kgf-cm 0.1 N-cm 0.001N-m | 13 mm | Yes |
Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
