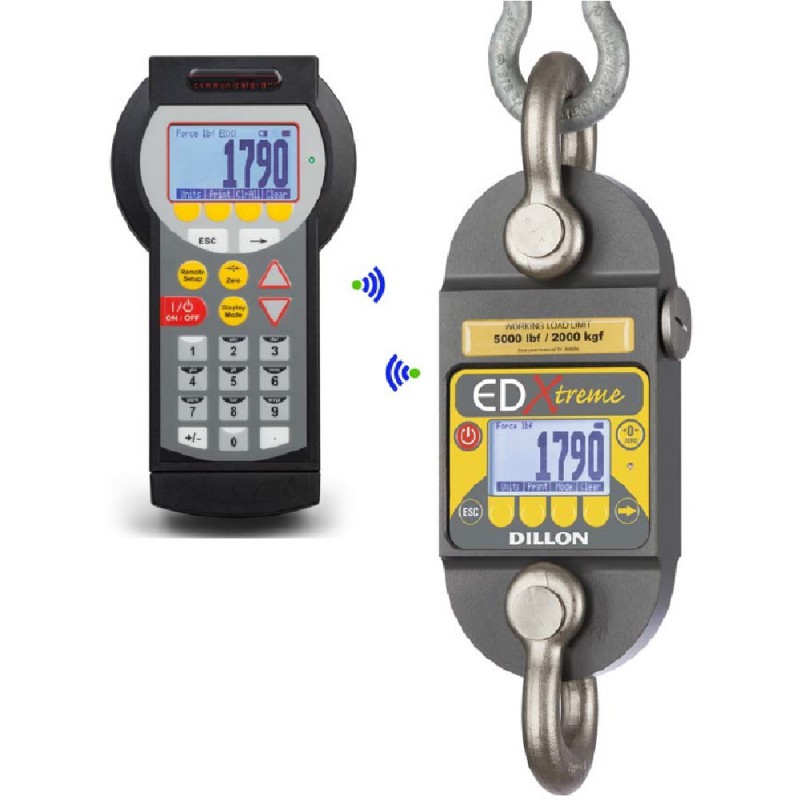

EDXTREME Dynamomètre digital

Le EDxtreme illustre la précision et la robustesse des dynamomètres Dillon. Son désign très fin s'appuie sur la résistance des matériaux de qualité supérieure qui permet d'atteindre un facteur minimal de sécurité de 5:1.

Alors que le EDxtreme peut être configuré comme une simple balance digitale suspendue, il offre un haut niveau d'intelligence. Avec des fonctions définies par l'utilisateur et des options de communication sophistiquées, le EDxtreme s'adapte facilement à des opérations multi-tâches ou aux systèmes multi-link capables de surveiller une série de points de contraintes critiques à partir d'un emplacement unique - c'est la définition d'une application polyvalente.

Technique Xtreme

La fabrication d'un instrument de précision qui peut résister aux conditions extrèmes nécessite du génie. C'est là que l'expérience de Dillon domine. Les ingénieurs de EDxtreme se sont appuyés sur les connaissances approfondies des applications industrielles et ont effectué de nombreux tests de matériaux pour obtenir la plus grande intégrité structurelle.

Grande robustesse et résistance à la corrosion - Les modèles de grandes capacités sont construits en alliage acier-nickel plaqué de qualité aéronautique. Les modèles de plus petites capacités sont en aluminium anodisé de qualité aéronautique.
Facteur de sécurité 5:1 - La robustesse et la sécurité sont valables pour tous les modèles. La modélisation confirme les faibles contraintes et la longue longévité inhérente du design de l'EDxtreme.
Matériel retenu -Permet une fixation permanente des entretoises de centrages, ce qui élimine le tâtonnement pendant le processus d'évaluation de haute capacité.
NEMA 4X/IP55 - Le EDxtreme est clairement le choix de la fiabilité dans n'importe quel environnement - en usine ou sur le terrain.

Précision : 0,1%

Une haute résolution, la précision et la reproductibilité des mesures sont essentielles pour une pesée juste. Les normes élevées établies pour le EDxtreme assurent que les caractéristiques des matériaux, la conception de l'élément de charge et de la jauge de contrainte s'accordent parfaitement. Le résultat de ces efforts donne une précision de 0,1 % sur l'échelle totale de capacité. Le mode de résolution améliorée de 1 partie sur 5 000 donne le niveau de lisibilité nécessaire pour réaliser une pesée juste.

Facilité Xtreme

Interface unique de SOFTKEY - Dillon a éliminé les menus confus pour faciliter et simplifier l'utilisation. En plus des unités en N, lbf et kgf, des fonctions programmables peuvent corriger les variations de gravités et permettre l'utilisation d'unités de mesure personnalisées.
LCD grand angle -offre une meilleure liibilité sur un angle de vision plus large et est disponible avec rétroéclairage pour les conditions de faible luminosité.
Fonctionnement sur piles - Le EDxtreme est alimenté par 2 piles standards C. Les piles sont facile d'accès pour un remplacement rapide.

Traçable NIST - Le EDxtreme est livré avec un certificat d'étalonnage et de traçabilité NIST.

Model	Ranges	Rés. std.*	Rés. +.*	Construction
EDx-1T	10 000 N 1 000 kgf 2 500 lbf	10 1 2	2 0,2 0,5	Qualité aéronautique surcharge 700 %
EDx-2T	20 000 N 2 000 kgf 5 000 lbf	20 2 5	5 0,5 1	Qualité aéronautique surcharge 700 %
EDx-5T	50 000 N 5 000 kgf 10 000 lbf	50 5 10	10 1 2	Qualité aéronautique surcharge 700 %
EDx-10T	100 000 N 10 000 kgf 25 000 lgf	100 10 20	20 2 5	Qualité aéronautique surcharge 500 %
EDx-20T	200 000 N 20 000 kgf 50 000 lbf	200 20 50	50 5 10	Qualité aéronautique surcharge 500 %
EDx-50T	500 000 N 50 000 kgf 100 000 lbf	500 50 100	100 10 20	Qualité aéronautique surcharge 500 %
EDx-75T	75 000 kgf 160 000 lbf	50 100	20 50	Qualité aéronautique surcharge 400 %
EDx-100T	100 000 kgf 220 000 lbf	100 200	20 50	Qualité aéronautique surcharge 400 %
EDx-150T	150 000 kgf 330 000 lbf	100 200	50 100	Qualité aéronautique surcharge 400 %
EDx-250T	250 000 kgf 550 000 lbf	200 500	50 200	Qualité aéronautique surcharge 400 %
Rés std= Résolution standard Rés + = Résolution améliorée La résolution standard ou améliorée peut être sélectionnée par une option dans le menu.

Habitacle :	Conçu suivant NEMA4X/IP55 Convient pour une utilisation extérieure en continue
Précision :	0,1 % de la capacité jusqu'à EDx-50T 0,3 % de la capacité pour EDx-75T et au-dessus
Reproductibilité :	0,1 % de la capacité jusqu'à EDx-50T 0,3 % de la capacité pour EDx-75T et au-dessus
Charge d'essai :	150 % de la capacité jusqu'à EDx-75T 110 % de la capacité pour EDx-100T et au-dessus
Protection surcharge :	200 % de la capacité
Protection enceinte :	Habitacle en aluminium anodisé et en alliage en acier nickel plaqué
Roulements :	Reproductibilité inégalée atteinte par des roulements à aiguilles dans des trous d’épingle de manille jusqu'au EDx-5T. L’axe de la manille agit comme une bague intérieure.
Manilles :	Manilles d’ancrage de l'industrie de ferrage. Les modèles jusqu'au EDx-5T utilisent un manillon usiné de précision. Les capacités supérieures utilisent des barres broches.
Ecran :	Ecran LCD graphique 128 x 64 points indique jusqu'à 6 chiffres de 26 mm de hauteur. En plus, voyants et touches programmables. Les chiffres font 3 mm d'épaisseur pour une grande lisibilité.
Rafraichissement de l'écran :	2 fois par seconde
Communication RS-232/RS-485 :	Imprime ou extrait les données facilement. Sortie continue qui peut piloter un tableau de bord. Caractère de sondage configurable
Etalonnage :	Traçabilité au NIST. Inclus certificat avec courbe des valeurs. Passe seulement avec 3 essais consécutifs confirmés avec tous les points dans la spécification
Autonomie des piles :	320 heures en utilisation ordinaire avec 2 piles alcalines C. 40 heures avec système de liaison radio
Température de fonctionnement :	De -20º à 60 º C
Certication d'étalonnage :	Inclus certificat d'étalonnage NIST
