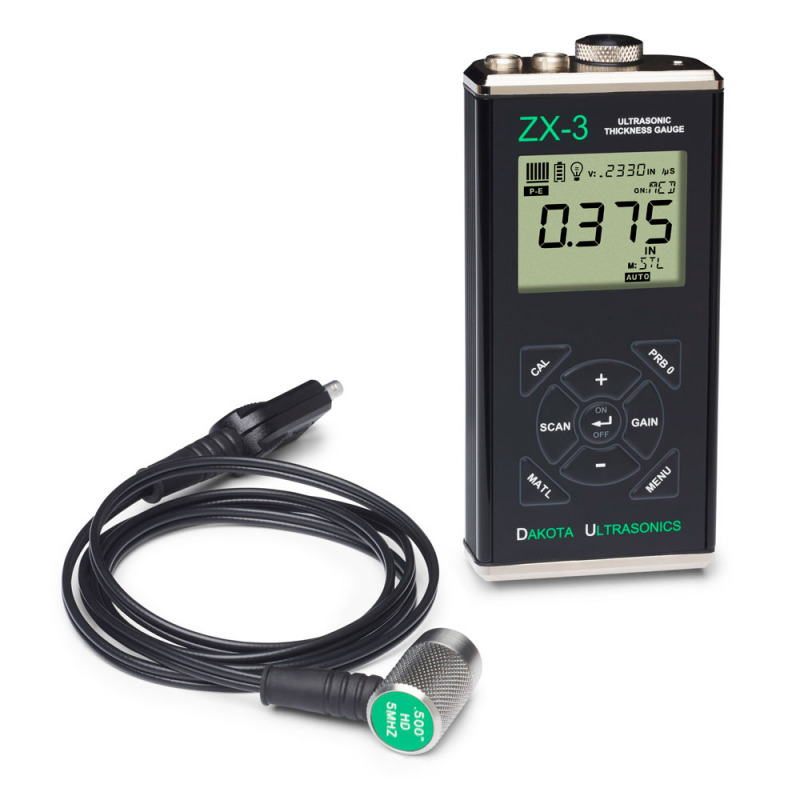

La jauge d'épaisseur à ultrasons Dakota ZX-3 mesure avec précision l'épaisseur de paroi et les niveaux de corrosion de tous les métaux, céramiques, verres et plastiques durs d'un seul côté. Il peut mesurer jusqu'à 915 mm d'épaisseur, en fonction du type de matériau et de la sonde.
La ZX-3 combine les meilleures caractéristiques de la ZX-2 et ajoute la possibilité de choisir parmi 8 matériaux prédéfinis et de programmer 2 vitesses de matériau personnalisées. De plus, la vitesse peut être régler et étalonné avec un échantillon d'épaisseur connue auquel la vitesse est automatiquement calculée. Pour optimiser la linéarité sur une large plage de mesure, l'utilisateur peut également effectuer un étalonnage à 2 points sur deux échantillons d'épaisseur connue. La vitesse optimale est calculée automatiquement pour obtenir la précision et la linéarité maximales entre les points d'étalonnage bas et haut.
Cette jauge d'épaisseur Dakota peut être utilisée en mode de lecture simple épaisseur ou en mode de balayage dans lequel la sonde est tirée sur une grande plage de mesure. La valeur d'épaisseur minimale enregistrée pendant le "balayage" est affichée.
La sonde ZX-3 est imperméable et peut être immergée dans l'eau. Le compteur est antichoc et étanche (IP65) pour assurer un fonctionnement sans problème dans les conditions de terrain les plus difficiles.
Plage de mesure totale (dépend du matériau et du type de transducteur/sonde)
0,63 - 914,4 mm
Plage de mesure sur l'acier (avec sonde T-102-2000 standard)
1,00 - 199,9 mm
 |
Rayon minimal pour surfaces convexes | 8.89 mm |
| Rayon minimal pour surfaces concaves | 76.2 mm | |
 |
Hauteur minimale | 25.0 mm |
 |
Diamètre minimal de l’échantillon | 3.8 mm |
 |
Epaisseur minimale du substrat - F | na |
| Epaisseur minimale du substrat - NFe | na |
Remise à zéro:
Mise à zéro automatique ou manuelle de la tête de test
Diamètre de la sonde:
Spécifiez le diamètre de la sonde pour une linéarité accrue.
Balayage de surface à grande vitesse:
Affiche la valeur la plus basse détectée lors d'un balayage à 100 Hz.
Mode différentiel:
Affiche ± écart par rapport à une valeur nominale entrée.
Mode d'alarme:
Limites maximales et minimales réglables. Limite indiquée par une alarme visuelle et sonore.
Le ZX-3 est livré dans un ensemble complet dans une malette de transport en mousse, composé de:
| Plage de mesure: | 0,63 - 914,4 mm (je nach Material und Sondentyp) |
| Plage de mesure (acier): | 1.00-199.9 mm (mit Standard Prüfkopf) T-102-2000) |
| Résolution: | 0,01 mm |
| Vitesse: | 305 to 18,542 mèteres/sec |
| Sonde (standard): | Sonde à double élément 1/4 ", 5 MHz, la zone d'usure réelle est de 17 mm (T-102-2000) |
| Sonde (optionelle): | 1 à 10 MHz, 3/16 "à 1 pouce (sondes personnalisées disponibles) |
| Câble: | Câble étanche de 1,2 m (4 pi) avec connecteurs non polarisés à déconnexion rapide |
| Affichage: | Grand écran LCD à 4,5 chiffres de 1,3 cm de haut -Rétro-éclairage réglable -Division en segments individuels pour assurer une reproduction claire des informations avancées |
| Taux de rafraîchissement de l'affichage: | 10 Hz (10 actualisations/sec) |
| Limites de température: | Matérieau: -20 à 100 ° C Sondes haute température disponibles |
| Type de piles: | 2x piles AA (des piles de stockage peuvent être utilisées) |
| Durée des piles: | 45 heures d'utilisation continue |
| Boîtier: | Corps en aluminium extrudé avec embouts en aluminium nickelé (joint étanche) |
| Classification boîtier: | IP65 |
| Poids: | 308 grammes |
| Fréquence de répétition des impulsions (PRF): | 200 Hz (200 pulses/sec) |
| Dimensions: | 63.5 x 131.3 x 31.5 mm |
| Certification: | Traçable NIST |
| Garantie: | Jauge: 5 ans Sondes: 90 jours |
