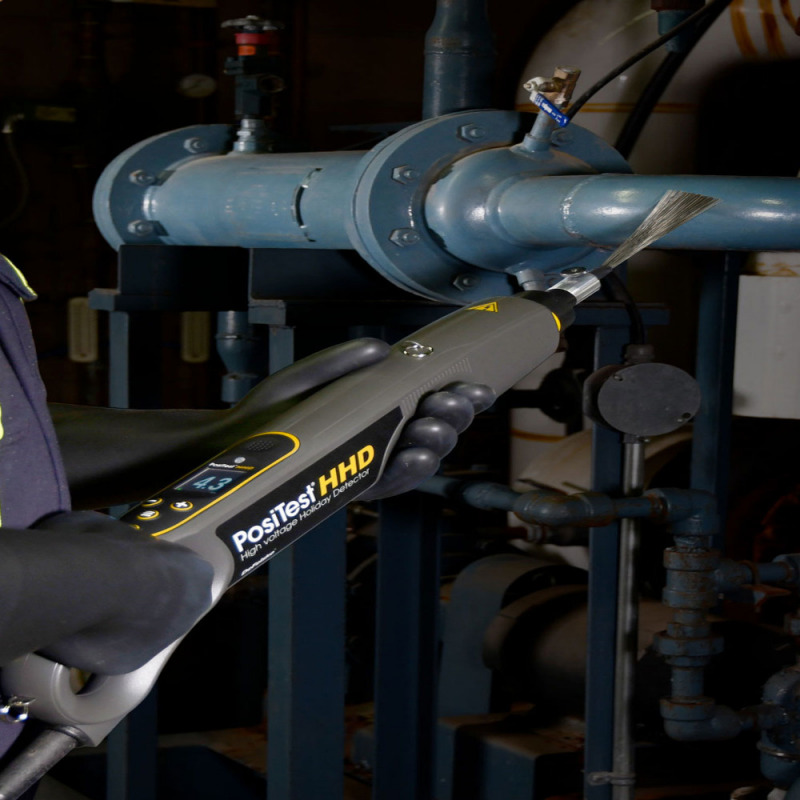

Le PosiTest HHD de Checkline Europe est un testeur de pores haute tension qui peut être utilisé pour détecter les bosses inacceptables telles que les trous et les vides dans les revêtements et les films à l'aide d'impulsions CC.
Il peut être utilisé pour les tests de porosité effectués sur l'intérieur des réservoirs, les magasins de produits chimiques, la tuyauterie, les conteneurs et autres revêtements protecteurs. Il peut également mesurer l'épaisseur de couche sur le béton. Le béton est considéré comme un substrat "non conducteur" car il est beaucoup moins conducteur que le métal. Cependant, le béton est encore légèrement conducteur et peut conduire suffisamment de courant pour que les dispositifs de test des pores fonctionnent. Par conséquent, le béton est considéré comme un substrat "conducteur" aux fins de la détection des irrégularités.
Avec une large sélection de sondes et d'accessoires, un testeur de pores haute tension peut être réalisé sur une variété de substrats avec différentes épaisseurs de couche et convient à toutes les applications.
Avec une haute tension pouvant atteindre 35 000 V (35 kV), des revêtements non conducteurs d'une épaisseur supérieure à 500 µm peuvent être testés.
Des bosses peuvent être détectées lorsque l'électrode chargée passe sur la surface revêtue. Lorsqu'une interruption se produit, le courant circule de l'électrode dans le substrat. Le courant retourne au détecteur via le câble de mise à la terre, complète le circuit et déclenche des alarmes acoustiques et visibles. Un voltmètre de crête intégré mesure la tension de sortie pendant le fonctionnement et l'affiche à l'écran.
Le PosiTest HHD peut être utilisé en configuration bâton ou tige (lorsqu'il est utilisé avec les accessoires de tige en option).
Un testeur de pores de type bâton est un testeur autonome avec une alimentation par batterie interne et des électrodes fixées à l'extrémité d'une tige d'extension. Les détecteurs de tige ou de ceinture ont généralement une batterie séparée sur la ceinture ou la bandoulière et des électrodes attachées à un bâton. Le PosiTest HHD est le premier appareil de mesure combiné de type bâton / tige sur le marché. Avec les accessoires de tige à main en option, le PosiTest HHD peut être converti en un instrument à tige adapté aux tensions inférieures à 15 k
Le PosiTest HHD a deux modes de fonctionnement principaux:
1. Mode veille: le détecteur est allumé, mais ne génère pas de haute tension.
2. Mode de détection: Le détecteur génère une haute tension et analyse la tension d'électrode et le courant d'électrode pour déterminer s'il y a des vacances.
Une large gamme d'accessoires est disponible afin que le testeur de pores / testeur de porosité haute tension puisse être utilisé sur une variété de substrats avec différentes épaisseurs de couche et convient à toutes les applications.
PosiTest HHD est fourni dans un kit complet comprenant:
Plage de mesure épaisseur du revêtement*: | jusqu'à 20 mm - * Basé sur les recommandations NACESP0274-2011 |
Taux de répétition des impulsions: | 30 Hz |
Plage de tension de sortie: | 500 Volt - 35.000 Volts / 0.5 – 35 kV |
Réglage de la tension de sortie: | 0,5 kV - 1 kV: pas de 10 volts / 1 kV - 35 kV: pas de 100 volts |
Précision de sortie: | +/-5% |
Durée de pulses: | 10 µs |
Type de piles: | Batterie rechargeable Li-ion Smart 72 Wh |
Durée des piles: | Basé sur la tension et la charge sélectionnées: Ressort Roulant Ø 12 ”@ 10kV, 40 heures. / Ressort roulant Ø 40 ”@ 10kV, 30 heures. |
Temps de charge: | 3 heures |
Température de fonctionnement: | -20° jusqu`à 60°C |
Dimension: | 64 cm x 6.4 cm x 13 cm |
Poids: | 1,8 kg avec piles (sans électrodes) |
Garantie: | 2 ans |
Remarque: chaque ressort comprend deux coupleurs à ressort préinstallés. Un connecteur à ressort (HHDCONNECT) est nécessaire pour fixer le PosiTest HHD aux coupleurs à ressort. Tailles personnalisées et prix en vrac disponibles. Des coupleurs supplémentaires (HHDCOUPLER - pack de 2) sont aussi disponibles.
