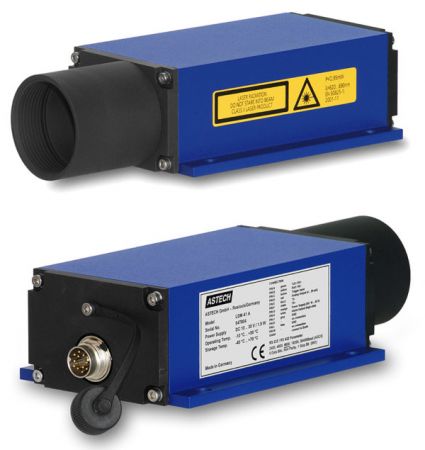

LDM41 - LDM42 Capteur de distance laser

Le LDM41A et LDM42A sont des capteurs de distance opto-électronique pour usage industriel qui détermine la distance et la position sans utiliser de réflecteur. L'objectif (la cible) peut être de n'importe quelle surface naturelle. Il fonctionne suivant le principe de mesure de phase comparative. Il émet une lumière laser modulée qui est diffusée et réfléchie par la cible avec un déphasage qui est comparé par rapport au signal de référence. Selon la différence de phase, la distance est alors déterminée avec une précision au millimètre.

Un faisceau laser rouge facilite les observations. Le LDM42A est conçu pour des mesures rapides sur une cible blanche.

Domaines d'utilisation types :
* Mesure de distance et de position
* Mesure de diamètre de tuyaux / bobines
* Mesure de niveau
* Contrôle de positionnement
* Application de sécurité
* Surveillance de pièces
* Observation et mesure pour élevateurs
* Positionnement de grues et convoyeurs

Caractéristiques

Mesures exacte au millimètre sur différentes surfaces (LDM 42A seulement sur surfaces blanches).
Grande précision même dans les zones de hautes températures.
Utilisation avec moins de risque car le laser est de classe 2.
Interface de données bidirectionnelle, commutation et sortie analogique.
Les valeurs mesurées sont affichées en mètres, décimètres, centimètres, pieds, pouces..etc.
Profibus DP par UNIGATE Gateway.
Réflecteur grande portée - moins de mesures de distances, avec des réflecteurs supplémentaires sur l'objet, plus de 100 mètres avec des réflecteurs supplémentaires fixés sur la cible.
Grande plage de tension d'alimentation de 10 V à 30 V DC.
Alignement simple avec un laser visible de classe 2.
Réglage simple pour paramétrer avec un PC ou laptop.
Installation simple et stable, boitier avec protection IP65.

Dimensions

Options

1. Câble de connexion supplémentaire de 2, 5 et 10 m
2. Câble programmable (PCCAB/LDM4xA)
3. Boîte de connexion (CBOX/LDM4xA)
4. Profibus Gateway (UNIGATE/LDM4xA)
5. Profibus Gateway Unigate avec boîtier IP 65 (UNIGATECA/LDM40A)
6. Filtre protecteur de chaleur (HPF/LDM4xA)
7. Logiciel LDMTOOL (LDMTOOL)

Veuillez nous contactez pour connaître les prix !

Spécifications

*Plage de mesure ^1:**	De 0.2 m à 50 m sur surfaces naturelles, plus de 100 m suivant le pouvoir réfléchissant de la cible
*Précision de la mesure^2:**	± 2 mm selon des conditions de mesure définies^*3
Résolution :	0.1 mm
*Reproductibilité^4 :**	0.5 mm
Durée de mesure :	De 0.16 à 6 s, programmable ou automatique en mode DT 0.1 s en mode DW sur surface blanche LDM42A : 20 ms en mode DX sur surface blanche
Classe du laser :	LK2 sur DIN EN 60825-1:2001-11 (< 1 mW, rouge visible)
*Divergence du laser^5 :**	0.6 mrd
Température de fonctionnement :	De -10 °C à +50 °C
Température de stockage :	De -40 °C à +70 °C
Voltage :	De 10 V à 30 V DC
Consommation d	Approx. 1.5 W
Connexions :	RS 232/RS 422; 2400, 4800, 9600, 19200, 38400 Baud, ASCII, format 8N1; mode programmable, scaling, durée de mesure; sortie de valeurs, température interne et codes d'erreurs
Sortie digitale commutable :	"high-side switch", seuil et hystérésis programmable, charge max. 0.5 A
Sortie analogique :	Sortie courant de 4 mA à 20 mA; limites de la plage de distance programmable, résistance de charge < 500 Ohms
Boîtier :	Aluminium
Dimensions :	Approx. 212 x 96 x 50 (L x l x H) en mm
Poids :	Approx. 850 g
Protection :	IP 65
Stabilité aux chocs :	10 g / 6 ms (DIN ISO 9022-3-31-01-1)
Installation :	100 x 85 en mm, trous 4 x M6
Livraison :	Appareil avec manuel d'utilisation,

^*1	dépend de la réflection sur la cible, influence de la lumière diffusée et des conditions atmosphériques
^*2	diffusion statistique de 95 %
^*3	pour des mesures sur une cible plane, blanche, approx. 20 °C
^*4	dépend de la réflection sur la cible, influence de la lumière diffusé et des conditions atmosphériques
^*5	à une distance de 10 m, le diamètre du faisceau est de 6 mm, à une distance de 100 m, il est de 6 cm
^*6	convertible, par une personne certifiée
