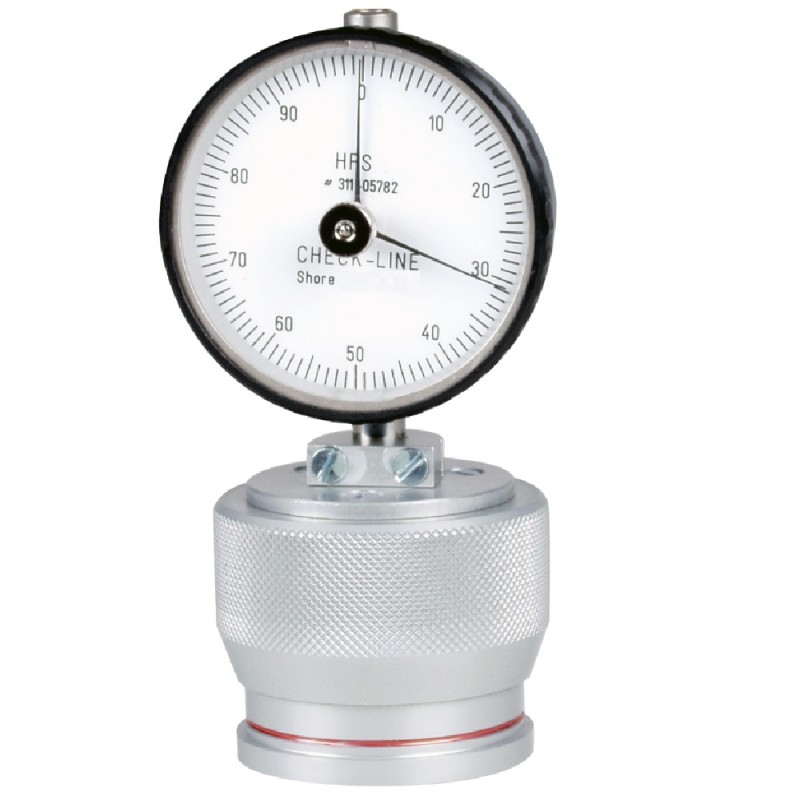

HP SERIES Duromètre Shore
Les duromètres HPS sont conçus pour mesurer la dureté et/ou la fermeté d'une grande variété de pièces et d'échantillons de test, par ex. pièces en caoutchouc, plastique, matériaux élastiques, textiles, rouleaux d'imprimante etc.
Cet instrument est développé conformément aux normes de qualité ASTM et DIN qui définissent la surface inférieure de contact (diamètre de travail), la configuration des broches de détection et les forces du ressort interne. En outre, le mouvement des broches de détection par rapport à l'indicateur du cadran est spécifié par ces normes.
Les instruments HPS sont équipées d'un cadran analogique à aiguille étalonné sur une plage de 0 à 100 unités Shore.
Des marqueurs Min/Max donnent une indication visuelle de la plage de tolérance de la dureté.
Tous les duromètres Checkline disposent d'une coque de pression unique, fonctionnant avec un ressort, qui permet d'appliquer exactement la même force pour chaque test. Ce système améliore la reproductibilité des mesures et plus particulièrement entre les différents opérateurs.
La surface d'appui, plane, surdimensionnée permet d'avoir une position de travail (surface de contact spécifiée dans les normes DIN/ASTM) pratique et stable, diminuant ainsi la fluctuation entre les différents opérateurs.
Echelles disponibles : A, B, C, D, DO, O
Conforme à l'ASTM D-2240.
Suggestions de mesure
| 1. | Chaque fois que cela est possible, prenez la mesure de dureté à au moins 12 mm du bord de l'échantillon, vu que la dureté de tout échantillon a tendance à changer sur les bords. |
| 2. | Chaque fois que cela est possible, l'épaisseur de l'échantillon doit dépasser 6 mm. Si l'échantillon est plus mince alors l'échantillon peut être adossé à un échantillon du même matériau afin d'augmenter son épaisseur. |
| 3. | Des cales ou des blocs de test (en caoutchouc ou plastique) ne doivent pas être utilisées pour vérifier l'étalonnage. Comme tous les échantillons sont suceptibles de modifier leurs caractéristiques dans le temps avec la température et les conditions d'éclairage, la valeur nominale de Shore quand ils sont fournis peut varier avec le temps. Une vérification de l'étalonnage appropriée exige une confirmation indépendante des forces du ressort interne et la vérification du mouvement de l'axe de déplacement par rapport à la valeur indiquée sur le cadran. |
RX-TBK-A Plaques de test pour duromètre de type A
- Permet de vérifier rapidement le bon fonctionnement d'un duromètre
Plus de détails
PTS-HP Banc d'essai pour duromètre
- Banc de test mécanique utilisé lorsqu'il est nécessaire d'effectuer un positionnement précis sur le matériau à tester (par ex. joint, etc.).
- L'utilisation est très simple, il suffit de faire tourner le levier jusqu'à ce que la coque du duromètre atteigne la ligne rouge.
Plus de détails
Cic-Duro Etalonnage duromètre
- Testé seulement avec des équipements certifiés NIST
- Possibilité de régler et de réparer
Plus de détails
Le duromètre de série HP est livré dans un set complet avec :
- Duromètre
- Manuel d'utilisation
- Mallette de transport rembourée de mousse.
Un certificat d'étalonnage est disponible en option.
| Modèle | ASTM D2240 | DIN 53505 | ISO 868 | ISO 7619 |
|---|---|---|---|---|
| HP Series-A | ||||
| HP Series-B | ||||
| HP Series-C | ||||
| HP Series-D | ||||
| HP Series-DO | ||||
| HP Series-O |
| Type | Forme du pénétrateur | Force | |
|---|---|---|---|
| A |
|
Cône plat, angle 35º Caoutchouc tendre, plastiques, élastomères, rouleaux d'imprimante. |
822 Gr |
| D |
|
Pointe cône pointue, angle 30º Caoutchoucs et plastiques durs comme le thermoplastique, sol et boules de bowling. |
4536 Gr |
| O |
|
Sphérique 3/32" Elastomères très doux, rouleaux de textile, matériaux à granularité moyenne. Utilisation inférieure à 20 Duro A. |
822 Gr |
| Applications types : | Dureté des élastomères et caoutchouc etc. |
| Pinçon : | Cône 35°, 1,3 mm de Ø |
| Profondeur de pénétration : | 0 - 2,5 mm |
| Pression du test : | Approx. 12,5 N |
| Mesure de la force du ressort : | 0,55 - 8,065 N |
| Applications types : | Dureté des pièces en plastique et caoutchouc dur |
| Pinçon : | Cône 30° |
| Profondeur de pénétration : | 0 - 2,5 mm |
| Pression du test : | Approx. 50 N |
| Mesure de la force du ressort : | 0.55 - 44.5 N |
| Applications types : | Dureté matériaux élastiques, rouleaux d'imprimantes, textile de force moyenne comme le nylon, l'orlan, le perlon ou le rayonne, etc |
| Pinçon : | Cône 3/32" |
| Profondeur de pénétration : | 0 - 2,5 mm |
| Pression du test : | Approx. 12,5 N |
| Mesure de la force du ressort : | 0,55 - 8,065 N |
| Précision : | +/- 1 unité Shore |
| Normes : | Selon DIN 53505, ISO 7619, ISO 868, ASTM D 2240 |
| Plage d'affichage : | 0 - 100 unités |
| Diamètre du cadran : | 56 mm |
| Surface de travail : | 16 mm Ø = 2 cm² |
| Poids, net (brut) : | Approx. 300 g (500 g) |
| Dimensions : | 50 x 50 x 110 mm (L x l x h) |
| Garantie : | 1 an |
Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
