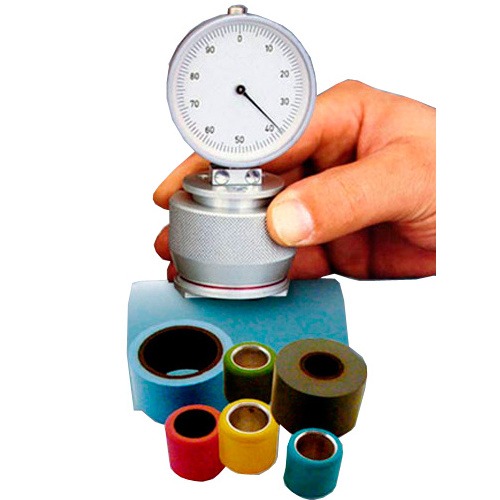

Les duromètres shore A de série HPSA-R# sont conçus pour mesurer la dureté de rouleaux enduits en caoutchouc et autres matériaux cylindriques.
Pour les rouleaux de pression et autres rouleaux avec revêtements en caoutchouc, etc. La dureté correcte Shore A des rouleaux est un facteur critique pour obtenir la structure et la qualité désirées du fil. Comme les rouleaux sont abrasifs, la dureté devrait être vérifiée régulièrement.
3 modèles sont disponibles :
HPSA-R20 - diamètre du rouleau jusqu'à 40 mm
HPSA-R35 - diamètre du rouleau jusqu'à 70 mm
HPSA-R55 - diamètre du rouleau jusqu'à 110 mm
Conseils de mesurage
1. | Lorsque cela est possible les mesures avec le duromètre doivent être prise au moins à 12 mm du bord de l'échantillon sachant que les caractéristiques de dureté ont tendance à changer aux bords. |
2. | Lorsque cela est possible, l'épaisseur de l'échantillon doit être supérieure à 6 mm. Si l'échantillon est plus fin alors il doit être superposé à un autre échantillon du même type de matériau pour augmenter l'épaisseur. |
3. | Les coupons de test ou blocs de test (en caoutchouc ou plastique) ne doivent pas être utilisés pour les vérifications d'étalonnage. Comme tous les échantillons sont suceptibles de modifier leurs caractéristiques dans le temps avec la température et les conditions d'éclairage, la valeur nominale de Shore quand ils sont fournis peut varier avec le temps. Une vérification de l'étalonnage appropriée exige une confirmation indépendante des forces du ressort interne et la vérification du mouvement de l'axe de déplacement par rapport à la valeur indiquée sur le cadran. |
Le duromètre de série HP est livré dans un kit complet avec :
Un certificat d'étalonnage est disponible en option.
Rayon de surface de travail : | HPSA-R20 - 20 mm HPSA-R35 - 35 mm HPSA-R55 - 55 mm |
Pointe : | Cone 35°, 1.3 mm de Ø |
Applications types : | Dureté d'élastomères et de caoutchouc, etc. |
Profondeur de l'indentation : | 0 - 2.5 mm |
Pression du test : | Approx. 12.5 N |
Force de mesure du ressort : | 0.55 - 8.065 N |
Plage d'affichage : | 0 - 100 |
Diamètre de l'échelle : | 56 mm |
Plan de travail : | 16 mm, Ø = 2 cm² |
Poids, net (brut) : | Approx. 300 g (500 g) |
Dimensions : | 50 x 50 x 110 mm (L x l x h) |
Garantie : | 1 an |
