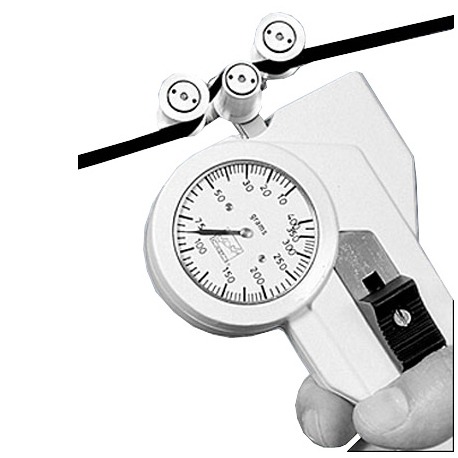

RX2/BX2 Tensiomètre bande/ toile étroite
BX2 - Roue simple bord
RX2 - Roue bord double
Les roues cylindriques sont disponibles en longueur de 7, 10, 15, 20, 30, 36, 41 et 50 mm pour mesurer des bandes, ruban, film et matériaux similaires. La longueur de la roue ne doit pas excéder 2 fois la largeur du matériau mesuré.
NOTE: Modèles avce roues de 50 mm de large sont équipés d'un support résistant spécial et ont la désignation DXX .
Support doigt: Nous recommandons le montage du support doigt pour les plages de haute tension.
Remarque :Ce modèle n'inclus pas de compensateur de l'épaisseur du matériau
- Roues avec guide double rebord pour différentes largeurs pour un meileeur guidage du filament( des roues simples peuvent être commandées en option si le matériel mesuré est plus large que la roue)
- Roue pour bande avec surface de contect de 7 mm à 50 mm sont disponibles
- Mécanisme de déplacement des roues assure une acquisition facile du matériel en mouvement
| Model | Ranges | Espacement roues extérieures | Largeur roue | ||
| RX2-5 BX2-5 | 10-50 g | 55 mm | 7 | ||
| RX2-12 BX2-12 | 20-120 g | 55 mm | 7,10,15,20,30 | ||
| RX2-20 BX2-20 | 20-200 g | 55 mm | 7,10,15,20,30 | ||
| RX2-40 BX2-40 | 20-400 g | 55 mm | 7,10,15,20,30 | ||
| RX2-200 BX2-200 | 200 - 2000 g | 117 mm | 7,10,15,20,30,36,41,50 | ||
| RX2-500 BX2-500 | 400 - 5000 g | 117 mm | 7,10,15,20,30,36,41,50 | ||
| RX2-1K BX2-1K | 2.5 - 10 kg | 117 mm | 7,10,15,20,30,36,41 | ||
| RX2L-2K BX2L-2K | 5 - 20 kg | 167 mm | 7,10,15,20,30 | ||
| Etalonnage pour matériau client: Si le matériau testé diffère significativement du matériau de référence pour l'étalonnage par rapport au diamètre, rigidité ou forme, un étalonnage particulier est recommandé. Pour cela un échantillon de 4.6 m doit être fourni. | |||||
DXR Tensiomètre avec support pour roulement spécial
- L'opérateur voit tout en même temps :
- les roulements des guides
- le matériau mesuré
- les valeurs
Plus de détails
| Largeur roue | Vitesse linéaire ...m/min |
Matériau roue |
|---|---|---|
| 7 mm | 1000 | acier nickelé |
| 10 mm | 1000 | Aluminium dur |
| 15 mm | 1000 | Aluminium dur |
| 20 mm | 1000 | Aluminium dur |
| 30 mm | 1000 | Aluminium dur |
| 36 mm | 1000 | Aluminium dur |
| 41 mm | 1000 | Aluminium dur |
| 50 mm | 1000 | Aluminium dur |
| Amortissement air (A) Un amortisseur à air réglable fournit des valeurs de tension stables quand la tension fluctue. |  |
|---|---|
| Lever (L) Un mécanisme renforcé activé par un levier déplace les roues extérieures pour une acquisition facile du filament en mouvement. Recommendé pour les modèles de 10 Kg ou plus. |  |
| Memory Pointer (M) Conçu pour retenir la valeur pic lorsque la tension fluctue. Remise à zéro manuelle en utilisant le bouton au milieu du cadran. |  |
Remarque: Le Modèle RX2/BX2-50 n'est pas disponible avec une aiguille mémoire
Le tensiomètre RX2/BX2 est livré comme set complet comprenant le mesureur et le mode d'instruction le tout rangé dans une mallette en plastique rembourrée.
| Précision | ± 1% de l'échelle complète ou ± 1 graduation |
| Diamètre cadran | 41 mm |
| Vitesse maximum | 1000 m/ min |
| Matériau roue | aluminium dur |
| Matériau boitier | aluminium anodisé |
| Température | 10 à 45 ºC |
| Humidité de l'air | 85 % HR, max |
| Dimension boîtier | 188 x 85 x 45 mm (L x l x H) |
| Poids, net ( brut) | 600 g (1.5 kg) |
