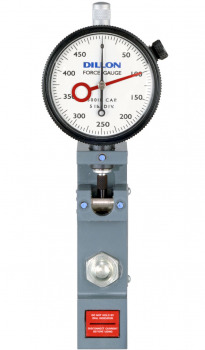

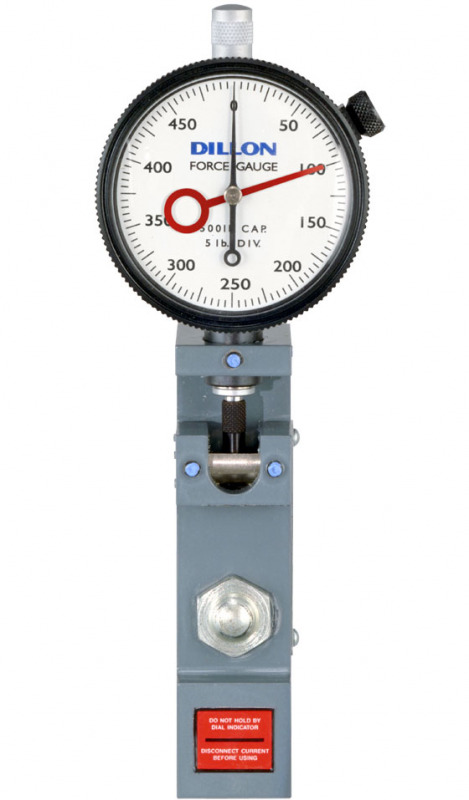

U-Force Jauge de mesure de force de pression mécanique

Les appareils mécaniques de mesure de force de pression Dillon U-Force sont des appareils très précis avec une  précision de ± 1% de la capacité.

Les jauges de la série U-Force sont spécialement adaptées aux applications avec un espace limité.

La polyvalence de cet appareil de mesure de force de pression devient évidente lorsque l'on examine les différentes possibilités d'application. Le dynamomètre U-Force peut être utilisé comme un appareil portable, stationnaire sur une surface plane ou utilisé dans un banc d'essai.

Les appareils de mesure de la série U-Force se composent d'une poutre de déviation traitée thermiquement, faite d'un alliage d'acier aérospatial de haute qualité, afin d'assurer la meilleure stabilité et les meilleures propriétés de ressort. Un comparateur à cadran de précision est monté au point zéro de ce support.

La force de pression est régulièrement appliquée contre un connecteur de pression, qui est situé em haut du support. Quand une pression est exercée, le support est dévié vers le bas et par conséquent une sonde de mesure inclinée appuie sur la broche du comparateur. La valeur mesurée affichée sur le comparateur est donc une représentation directe de la charge appliquée.

Les connecteurs doivent être achetés séparément, plusieurs connecteurs avec des géométries différentes sont disponibles pour chaque plage de mesure.

Les dynamomètres U-Force sont disponibles en capacités de 4 kg jusqu'à 500 kg et en capacités de 6 livres jusqu'à 5000 lb.

Nous proposons également des dynamomètres pour des charges plus élevées, veuillez nous contacter pour plus d'informations.
