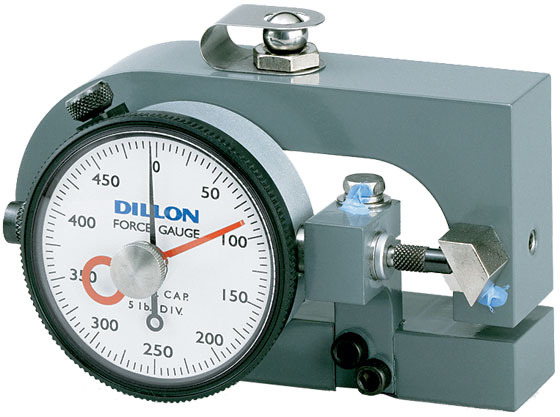

X-C Jauge de mesure de force de pression analogique

Les appareils analogiques de mesure de force de pression Dillon X-C sont disponibles en 9 capacités de 50 à 10000 kg ou de 50 à 25000 lb. La précision est de ± 1% de la capacité.

La charge est placée contre une boule durcie qui tourne pour maintenir l'alignement vertical lorsque la charge augmente. Le ballon est maintenu en position par un clip à ressort. Sur la face inférieure de l'appareil de mesure de force de pression X-C se trouve un trou en face de la bille.

Une précision certifiée et une conception robuste caractérisent les dynamomètres de la série X. Le faisceau de déviation stable en forme de D est le cœur du X-C. Des matériaux traités de haute précision avec de faibles tolérances de fabrication et un traitement thermique adéquat garantissent une résistance et des propriétés de ressort optimales.

Les échelles de mesure sont disponibles en kilogrammes et en livres.

Modèle	Capacité	Résolution
30386-0035	50 lb	0,5 lb
30386-0043	100 lb	1 lb
30446-0033	250 lb	2,5 lb
30446-0017	500 lb	5 lb
30444-0019	1000 lb	10 lb
30388-0017	2000 lb	20 lb
30389-0016	5000 lb	50 lb
30423-0014	10000 lb	100 lb
30449-0014	25000 lb	250 lb

30386-0159	100 lb	1 lb
30446-0090	250 lb	2,5 lb
30446-0074	500 lb	5 lb
30444-0050	1000 lb	10 lb
30388-0058	2000 lb	20 lb
30389-0057	5000 lb	50 lb
30423-0055	10000 lb	100 lb
30449-0055	25000 lb	250 lb

30386-0183	50 kg	0,5 kg
30446-0181	100 kg	1 kg
30446-0082	200 kg	2 kg
30444-0068	500 kg	5 kg
30388-0066	1000 kg	10 kg
30389-0065	2000 kg	20 kg
30423-0063	5000 kg	50 kg
30449-0063	10000 kg	100 kg
Mesurée entre les centres des points d'attache supérieur et inférieur

Capacité	Déviation
25 - 100 kg	0,48 mm
200 kg	0,41 mm
500 kg	0,46 mm
1000 kg	0,28 mm
2000 & 5000 kg	0,25 mm
10000 kg	0,56 mm
Mesurée entre les centres des points d'attache supérieur et inférieur

Indicateur de cadran sans à-coups, pour les applications qui impliquent un changement brusque de la force appliquée (l'indicateur de cadran ne peut pas être combiné avec le pointeur)
Faites glisser le pointeur, le pointeur reste à la valeur mesurée la plus élevée jusqu'à ce qu'il soit réinitialisé manuellement.
À la demande du client, la position de repos du pointeur peut être réglée sur 12, 3, 6 ou 9 heures pendant la production. La position par défaut est 12 heures.

Les appareils de mesure de force X-C sont livrés dans un ensemble complet comprenant:

Appareil de mesure de force de compression X-C
Mallette de transport robuste
Certificat d'étalonnage
connecteur sphérique pour les mesures de force de compression

Précision:	± 1% de la capacité
Température de fonctionnement:	Jusqu`à 48°C
Garantie:	2 ans
Protéction contre la surcharge:	Des surcharges accidentelles allant jusqu'à 30% de la capacité peuvent être supportées sans endommager le comparateur ou la barre de déflexion.
