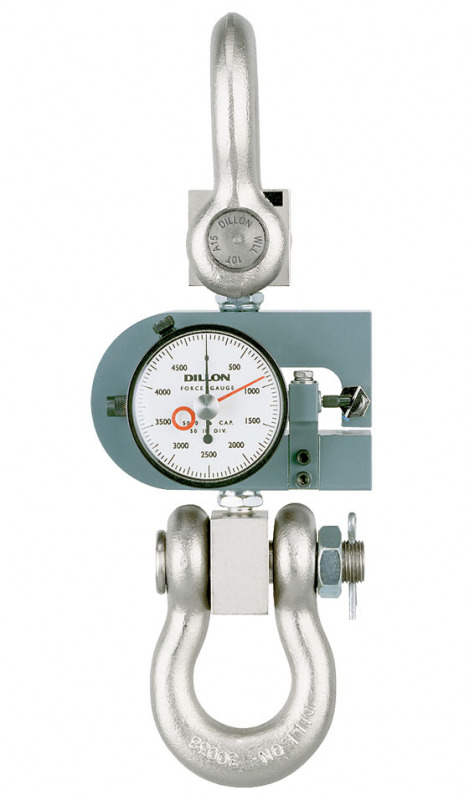

X-ST Jauge de mesure de force de traction analogique

L'appareil de mesure de force de traction analogique X-ST est disponible en sept capacités de 25 à 5000 kg avec une précision de ± 1% de la capacité. Pour les mesures de force de traction qui nécessitent de plus grandes plages de mesure, nous recommandons nos balances/dynamomètres de grue avec des plages de mesure allant jusqu'à 250 000 kg.

Une précision certifiée et une excellente résistance caractérisent le dynamomètre X-ST. Le faisceau de déviation en "D" est le cœur du X-ST. Des matériaux de haute technologie avec de faibles tolérances de fabrication et un traitement thermique approprié garantissent une résistance optimale du matériau et des propriétés de ressort.

Le dispositif de mesure de force avec des capacités allant jusqu'à 1000 kg est livré avec deux têtes à rotule. Des plages de mesure plus élevées sont livrées avec des manilles et des boulons de fixation appropriés.

Les échelles de mesure sont disponibles en kilogrammes et en livres.

Modèle	Capacité	Résolution
30443-0093	50 kg	0,5 kg
30445-0026	200 kg	2 kg

30443-0044	100 lb	1 lb
30445-0034	250 lb	2,5 lb
30445-0018	500 lb	5 lb
30276-0012	1000 lb	10 lb
30440-0013	2000 lb	20 lb

30443-0176	25 kg	0,25 kg
30443-0184	50 kg	0,5 kg
30445-0182	100 kg	1 kg
30445-0091	200 kg	2 kg
30276-0061	500 kg	5 kg
30440-0062	1000 kg	10 kg
30441-0061	5000 kg	50 kg

30443-0150	100 lb	1 lb
30445-0109	250 lb	2,5 lb
30445-0083	500 lb	5 lb
30276-0053	1000 lb	10 lb
30440-0054	2000 lb	20 lb
30442-0052	5000 lb	50 lb
30441-0053	10000 lb	100 lb

Capacité	Déviation
25 - 100 kg	0,48 mm
200 kg	0,41 mm
500 kg	0,46 mm
1000 kg	0,28 mm
2000 & 5000 kg	0,25 mm
Mesurée entre les centres des points d'attache supérieur et inférieur

Jauge de mesure de force de traction analogue:

Comparateur sans choc, pour les applications qui impliquent un changement brusque de la force appliquée (le comparateur sans choc ne peut pas être combiné avec le pointeur de charge.
Faites glisser le pointeur, le pointeur de glisser reste à la valeur mesurée la plus élevée jusqu'à ce qu'il soit réinitialisé manuellement.
À la demande du client, la position de repos du pointeur peut être réglée sur 12, 3, 6 ou 9 heures pendant la production. La position par défaut est 12 h.

Les dynamomètres X-ST sont livrés dans un kit complet composé de:

Appareil de mesure de force de traction X-ST
Mallette de transport robuste
Certificat d'étalonnage
Têtes à rotule pour les modèles de moins de 1000 kg
Manilles et boulons sur les modèles d'une capacité de 1000 kg

Résolution:	± 1% de la capacité
Température de fonctionnement:	Jusqu`à 48 dégrès
Garantie:	2 ans
Protéction contre les surcharges:	Des surcharges accidentelles allant jusqu'à 30% de la capacité peuvent être supportées sans endommager le comparateur ou la barre de déflexion.
