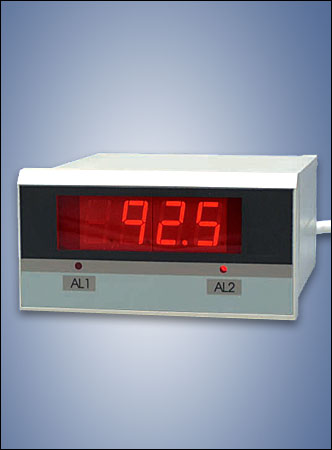

TD-1-TS Indicateur de tension
L'indicateur TD-1-TS affiche précisément la tension mesurée. L'affichage est étalonné pour chaque unité de mesure et est constitué d'un écran lumineux à LED qui est conçu pour être encastré.
Les paramètres d'étalonnage et d'alarme sont réglés en utilisant des potentiomètres à vis situés à l'arrière du panneau frontal amovible.
- Conçu pour être utilisé avec l'amplificateur de jauge de contrainte TS621 ou le capteur de tension RFSE
- Fournit une alimentation de 24 VDC pour TS621 ou RFSE
- Alarmes avec valeurs de seuils hauts/bas réglables par l'utilisateur, avec des relais
- Sortie analogique 4-20 mA et 0-10 VDC (sélectionnable par l' utilisateur)
RFS Capteur tension sur ligne
- Résolution de 0.1 % ou mieux
- Capteur en acier inoxydable, robuste, hermétiquement fermé
- Protection surcharge jusqu'à 800 %
Plus de détails
TS621 Amplificateur jauge de contrainte
- Conçu pour être utilisé avec une large gamme de jauge de contrainte, capteurs de tension, de force et de charge
- Sortie analogique 0-10 VDC
Plus de détails
| Plage d'affichage : | 0-1999 (étalonnée pour chaque unité) |
| Affichage : | 3½- chiffres, LED rouge, 14.4 mm de haut |
| Point décimal : | Sélectionné par l'utilisateur à l'aide d'un cavalier interne |
| Alimentation : | 24 VDC à 100 mA |
| Sortie analogique : | 4-20 mA ou 0 - 10 V DC, sélectionnée par l'utilisateur |
| Réponse de fréquence : | 1 Hz (avec filtre amortisseur) 40 Hz (sans filtre amortisseur) |
| Boîtier : | Plastique, haute résistance |
| Dimensions : | 96 x 48 x 103 mm |
| Dimensions du panneau : | 92 x 44 mm |
| Température de fonctionnement : | 0 - 50 °C |
| Fonctionnement relais : | Hi-Hi/ Hi ou Hi-Lo |
| Evaluation des relais : | 1 Amp @ 250 VAC/ 30 VDC, normalement ouvert |
| Alimentation : | 115/ 230 VAC + 10 %, 50/ 60 Hz |
