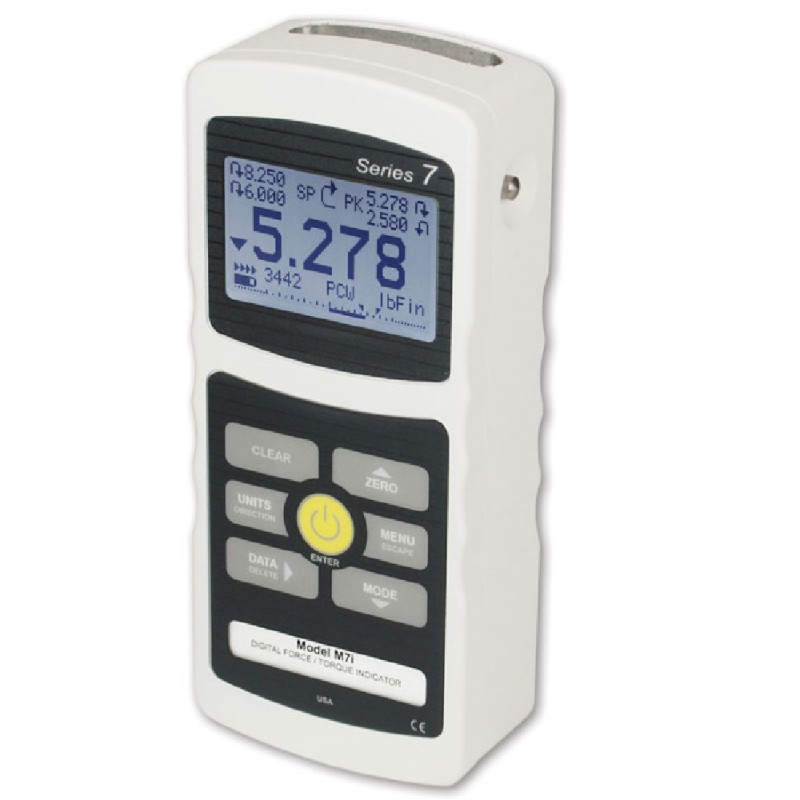

Series 7I Afficheur force/couple perfectionné


Fabriqué aux États-UnisL'afficheur de couple/force digital professionnel 7i est conçu pour fonctionner avec une large gamme de capteurs interchangeables de force et de couple Mark-10. Grâce à la technologie exclusive Plug & TestTM, tous les étalonnages et les données de configuration sont sauvegardés à l’intérieur du connecteur intelligent du capteur et non dans l’afficheur, permettant la vraie interchangeabilité. En plus, tous les capteurs sont entièrement compatibles avec d’autres afficheurs Mark-10.



Le 7i dispose d’un taux d’échantillonnage leader dans l’industrie de 14 000 Hz, produisant des résultats fiables lors de tests extrêmement rapides. En plus des fonctions de l’afficheur 5i, le 7i offre une capture et sauvegarde des données en continue à grande vitesse avec une mémoire jusqu’à 5 000 mesures et un taux d’acquisition maximum de 14 000 Hz. Le 7i dispose également d’une séquence à pédale programmable, d’une détection de cassure et de 1er / 2nd pic. Le coefficient de friction de l’unité de mesure ainsi que l’unité de mesure définie par l’utilisateur ajoutent de la flexibilité dans le cas d’applications spécialisées. Afin d’augmenter la productivité, l’appareil dispose également d’une sortie de données automatique, d’un stockage de données, de fonctions de mise à zéro lors de détection de cassure, de moyenne, de déclencheur externe et de détection de 1er / 2nd pic.



Le 7i peut s’adapter sur des bancs de test motorisés Mark-10 pour permettre des fonctions telles que des tests de rupture, des maintiens de charge dynamiques, la possibilité de contrôler par ordinateur et plus encore. Le logiciel d’acquisition de données MESURTM Lite inclus, collecte les données en continue ou point par point. Les données sauvegardées dans la mémoire de l’appareil peuvent être également téléchargées en vrac. En un clic, vous pouvez les exporter facilement vers Excel, tout en vous permettant de les traiter ultérieurement.


Caractéristiques
  • Capteurs interchangeables de force et de couple avec technologie plug & Test (capteurs vendus séparément)
  • Protection par mot de passe pour touches individuelles et étalonnage
  • Capture en continue des données jusqu’à 5 000 points de données, à 14 000 Hz max, téléchargeables vers un PC
  • Sorties USB, RS-232, Mitutoyo et analogique
  • Sortie automatique / stockage de données / mise à zéro de divers achèvements d’évènements
  • 5 unités de mesure, plus coefficient de friction et unités définies par l’utilisateur avec choix du nom
  • Valeurs de seuil programmables avec indicateurs et sorties
  • Mode déclencheur externe - pour basculer en mesure contact ou pour arrêter la mise à jour de l'écran à distance
  • Protection par mot de passe du capteur pour éviter d'utiliser un capteur non-autorisé
  • Taux d’échantillonnage de grande vitesse 14 000 Hz
  • Mémoire de point de donnée individuel jusqu’à 5 000 mesures
  • Détection de cassure d’échantillon avec fonctions automatiques comprenant l’arrêt du mouvement d’un banc de test motorisé Mark-10
  • Détection du 1er / 2nd pic
  • Chaîne de commande à pédale programmable
  • Mode moyenne – calcule la moyenne des valeurs dans le temps
  • Certifié CE

Fonctions spécialisées de l’appareil
Les appareils de séries 7i disposent de plusieurs fonctions qui sont typiquement disponibles dans des instruments plus avancés, tels que des testeurs de matériaux, des systèmes d’acquisition de données ainsi que des PLCs. Les caractéristiques suivantes sont mises en évidences :
Capture et sauvegarde de données à grande vitesseg
Capture et sauvegarde de données à grande vitesse
Les appareils de séries 7i peuvent capturer et enregistrer au maximum 5 000 points de données en continue avec un taux jusqu’à 14 000 mesures par seconde. Cette fonction unique est idéale pour capturer des forces d’activation de commutateur, de ruptures brutales ainsi que d’autres applications de courte durée. Des déclencheurs de démarrage et d’arrêt sont prévus. Le taux d’acquisition de données est variable et peut être ralenti afin de capturer également des évènements plus longs, tels que la détente de structure, l’expansion de matériau et autres.

Des données provenant de la mémoire tampon peuvent être exportées vers un logiciel de collecte de données tels que MESURTMgauge pour analyse et représentation graphique plus approfondies. L’utilisation d’un appareil de séries 7 peut remplacer un matériel d’acquisition de données encombrant et coûteux ainsi qu’un logiciel.

 Chaîne de commande à pédale
Chaîne de commande à pédale
Intégrez votre système d’automatisation / pédale avec un appareil de séries 7 afin d’améliorer l’ergonomie et l’efficacité des tests; pas besoin de plusieurs touches. Pour une activation à pédale unique, jusqu’à trois étapes peuvent être programmées.

Choisissez parmi plusieurs commandes, telles que la demande de la mesure du pic max, l’initialisation de l’affichage, l’enregistrement en mémoire et autres. Des délais peuvent être insérés entre chaque étape.

Sortie de données automatique / Enregistrement / Mise à zéro / Basculement broche I/O
Sortie de données automatique / Enregistrement / Mise à zéro / Basculement broche I/O
À l’issue de plusieurs types d’évènements, l’appareil de séries 7 peut exercer les fonctions suivantes qui améliorent la productivité :
  • Enregistrement automatique du pic maximum dans la mémoire.
  • Transmission du pic maximum via la sortie USB, RS-232 ou Mitutoyo.
  • Initialisation de l’affichage.
  • Basculement d’une broche I/O, par exemple pour arrêter le mouvement d’un banc de test ESM301/ESM301L.

Les évènements qui s’appliquent comprennent :
  • Détection d’une rupture d’échantillon (également applicable aux échantillons qui glissent, cliquent ou qui atteignent un maximum puis qui tombent).
  • À l’issue d’une séquence de moyenne
  • Déclencheur externe (ex. activation commutateur).
  • Capture du 1er / 2nd pic (ex. test de traction).

Unité de mesure définie par l’utilisateur
Unité de mesure définie par l’utilisateur
Les appareils de séries 7 affichent 6 unités de mesure standard. Une unité supplémentaire qui peut être définie par l’utilisateur est fournie pour des applications uniques. Une unité de base est spécifiée avec un multiplicateur et un nom à 5 caractères. Applications types :
  • Pour mesurer le couple produit en appuyant sur un levier dans un assemble mécanique, configurer le multiplicateur basé sur la longueur du levier, convertir ainsi une unité N en Ncm.
  • Pour mesurer la pression produite par une plaque de compression circulaire sur un échantillon de mousse, configurer le multiplicateur basé sur la surface de la plaque, convertir ainsi une unité lbF en psi.

Téléchargements

Kit complet
Le 7i comprend une mallette de transport, un adaptateur AC universel, des piles, le guide de démarrage rapide, un câble USB, le CD ressource (driver USB, logiciel MESURTM Lite, logiciel de DEMO MESURgauge et le manuel d’utilisateur) ainsi que le certificat de conformité.

Dimensions
Dimensions-Series-7I


Produits associés

PTA Adaptateur cellule de charge Plug & Test


  • Compatible avec des cellules de charge avec jauges de contraintes, des capteurs de force et des capteurs de couple
  • Adaptateur programmable par USB ou RS-232 connecté à l'indicateur

Plus de détails

PTA Adaptateur cellule de charge Plug & Test

Spécifications
Précision :± 0.1% de pleine échelle + capteur.
Taux échantillonnage :14 000 Hz
Alimentation :Secteur ou pile rechargeable. L’indicateur multi-étapes de batterie faible est affiché, l’appareil s’éteint automatiquement lorsque l’alimentation est trop faible.
Autonomie de la batterie :Rétroéclairage allumé: jusqu’à 7 heures d’utilisation en continue
Rétroéclairage éteint: jusqu’à 24 heures d’utilisation en continue.
Sorties : USB / RS-232: Configurable jusqu’à 115 200 bauds. Inclus Gauge Control Language 2 pour un contrôle total par ordinateur.
Mitutoyo (Digimatic): Série BCD adaptée pour tous les appareils compatibles avec Mitutoyo SPC.
Analog: ± 1 VCD, ± 0,2 % de la pleine échelle de capacité.
Usage général: Trois sorties de drain ouvert, une entrée.
Points de réglages: Trois lignes de drain ouvertes.
Paramètres configurables :Filtres digitaux, sorties, sortie automatique (par USB/RS-232), arrêt automatique, paramètres par défaut, mode moyenne, trigger externe, mots de passe, volume, alarmes sonores, rétroéclairage et étalonnage
Protection surcharge :150 % de l'échelle totale (si 110 % ou plus, OVER est affiché à l'écran)
Poids :0,3 kg / 0,7 lbs
Éléments compris :Mallette de transport, adaptateur AC universel, piles, guide démarrage rapide, câble USB, CD resource (driver USB, logiciel MESURTM Lite, logiciel DEMO MESURTM gauge et manuel d’utilisation), certificat d'étalonnage et de traçabilité NIST
Garantie :3 ans (voir déclaration individuelle pour plus de détails)
