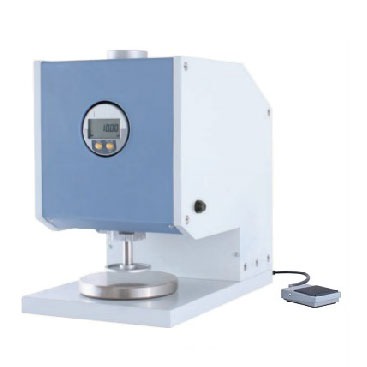

D-2005 Jauge d’épaisseur de matériaux, motorisée, de précision
La jauge d’épaisseur de matériau motorisée D-2005 dispose d’un socle de base stable et rigide avec un bloc de mesure enfermé et séparé. C’est un appareil de premier choix si vous recherchez une grande précision (jusqu’à 0,001 mm), une facilité de fonctionnement, un traitement automatique ainsi que des résultats de mesure reproductibles et objectifs.
L’appareil peut être adapté aux matériaux à mesurer selon vos exigences. Par conséquent, les surfaces de l’étrier, les matériaux de l’étrier ainsi que les pressions de mesure correspondent exactement avec les lignes directrices des normes ISO, EN, DIN ou avec vos propres règlements de test.
Normes communes
Pour textiles et textiles non-tissés selon la norme DIN EN ISO 5084 (surface de mesure 20 cm²/pression 0,1 kPa et 1 kPa)
Pour polaire selon la norme DIN EN ISO 9073-2 (surface de mesure 25 cm²/pression 0,1 kPa et 0,5 kPa)
Pour géomatériaux selon la norme DIN EN ISO 964-1 (surface de mesure 25 cm²/pression 2 kPa et 20 kPa, pas 200 kPa)
L’appareil D-2005 est également disponible avec différentes plages de mesure :
Plages 0 – 10 mm, 0 – 25 mm et 0 – 50 mm (ou avec les équivalents en pouce, échangeable).
Avec cet appareil, vous pouvez appliquer les méthodes de vérification les plus populaires pour des textiles, feutres, géomatériaux, papier, revêtements de sol, cuir, feuilles, caoutchouc, films plastiques etc.
Cette alternative au D-2010 ne dispose pas d’un écran tactile illuminé contrôlé par un menu avec les fonctions statistiques, à la place, il est équipé d’une jauge à écran avec sept segments et de touches individuelles. Il est bien évidemment muni d’une sortie de données permettant le traitement numérique des résultats de mesure.
Le modèle D-2005 est également disponible avec un équipement spécial pour la présélection de la plage de la durée d’arrêt de l’étrier.
- Boîtier rigide
- Bloc de mesure indépendant, encastré, protégé contre les chocs externes pour une plus grande précision et reproductibilité
- En option : présélection de la plage de mesure
- En option : Durée d’arrêt réglable
- Pédale inclue
- Unités de mesure sélectionnables en mm ou pouce
- En option : logiciel pour transfert et traitement des données. Réf : No. SW-50
- Mouvement de l’étrier à moteur
- Affichage à sept segments
- Résolution : Standard 0,01 mm - en option 0,001 mm
| Modèle | Norme | Application | Diamètre capteur (mm) | Aire capteur (cm²) | Pression |
|---|---|---|---|---|---|
| D-2005-T | DIN EN ISO 5084 | Textiles | 50,42 | 20 | 0,1 kPa et 1 kPa |
| D-2005-V | DIN EN ISO 9073-2 | Polaire standard | 56,42 | 25 | 0,1 kPa et 0,5 kPa |
| D-2005-G | DIN EN ISO 964-1 | Géomatériaux | 56,42 | 25 | 2 kPa |
| D-2005-NW | DIN EN ISO 53855 | Textiles non laineux |
56,42 35,68 |
25 10 |
0,5 kPa, 1 kPa et 5 kPa |
| D-2005-P* | DIN EN ISO 53105 | Papier | 16 | 2 | 100 kPa |
| D-2005-HY | DIN EN ISO 54540 | Papier toilette | 56,42 | 25 | 2 kPa |
| D-2005-L1 | DIN EN ISO 53326 (obsolète) |
Cuir | 10 | 0,785 | 50 kPa |
| D-2005-L2 | DIN EN ISO 2589 | Cuir | 10 | 0,785 | 49,1 kPa |
| D-2005-Gi | Caoutchouc | 35,68 | 10 | 5 kPa | |
| Calotte capteur | |||||
| D-2005-F* | DIN 53370 | Feuilles | R 30 mm | 0,5 N | |
| D-2005-AB | DIN-EN 1849-2 | Feuilles souples | 10 mm | 0.785 | 20 kPa |
| *0,001 mm est standard pour D-2020-P et D-2020-F | |||||
| D-2020 | D-2010 | D-2005 | D-2000 | |
|---|---|---|---|---|
| Écran tactile avec navigation dans les menus en allemand ou en anglais | - | - | ||
| Affichage à sept segments | - | - | ||
| Éclairage de l'écran | - | - | ||
| Affichage des statistiques | - | - | ||
| Contrôle automatique du point zéro | - | - | ||
| Pré-sélection des cycles de mesure | - | - | ||
| Pré-sélection de la plage de mesure | en option | - | ||
| Temps de résidence réglable | en option | - | ||
| Mouvement à bouton poussoir motorisé | - | |||
| Connexion pour pédale; | - | |||
| Mouvement manuel de la sonde à travers le levier de manoeuvre | - | - | - | |
| Alimentation automatique des matériaux, réglable | - | - | - | |
| Interface digitale | ||||
| Mise à l'échelle disponible | 0,001 mm, 0,01 mm | |||
| Plages de mesure possibles | 0 – 10 mm, 0 – 25 mm, 0 – 50 mm | |||
| Longueur × largeur × hauteur (en mm dans la plage de mesure 0 – 10 mm) |
300 x 300 x 320 | 300 x 200 x 300 | 300 x 210 x 300 | 300 x 240 x 300 |
| Poids (en kg, dans la plage de mesure 0 - 10 mm) |
31,5 | 24,0 | 23,0 | 22,5 |
| Code R | Plus grande résolution 0,001 au lieu de 0,01 mm (0,001 mm est standard pour D-2005-P et D-2005-F) |
| Code E | Plage de mesure étendue 0 - 25 mm |
| Code E2 | Plage de mesure étendue 0 - 50 mm |
| Code D | Durée d’arrêt réglable |
| Code D2 | Durée d’arrêt réglable & plage de mesure |
| Code P | Alimentation externe de l’affichage |
| DKD-Cal | Rapport d’étalonnage d’un laboratoire DKD autorisé |
| Code S | Logiciel & Câble |
Des modèles spéciaux peuvent être demandés !
| Plage de mesure : | 0 - 10 mm, (en option 25 mm, code E) |
| Résolution : | 0,001 mm |
| Précision : | ± 0,0008 mm par résolution de 0,0001 ± 0,005 mm par résolution 0,001 ± 0,01 mm par résolution 0,01 |
| Profondeur de la mâchoire : | 160 mm |
| Système de mesure : | Capacitif- > Sylvac |
| Affichage : | LCD 6 chiffres, 8.5 mm de hauteur |
| Unité de mesure : | mm ou pouce |
| Présélection de la plage de mesure : | En option |
| Forme du palpeur et pression de surface : | Conforme aux normes internationales DIN, EN et ISO |
| Durée d’arrêt réglable : | En option |
| Signal de sortie : | RS 232 pour imprimante et USB pour ordinateur |
| Température : | 10 - 45 °C |
| Humidité de l’air : | Max. 85 % r.H |
| Dimensions : | 300 x 210 x 300 mm (Lxlxh) |
| Poids, net (brut) : | 23 kg |
Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
