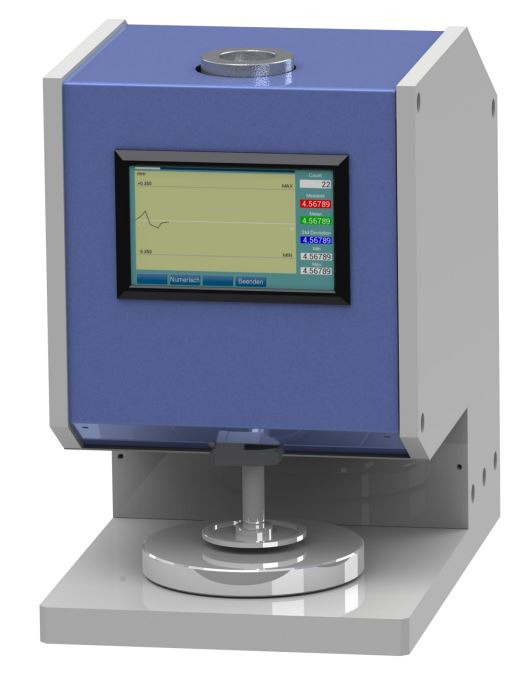

D-2010 Jauge d’épaisseur motorisée, matériel de précision
La jauge d’épaisseur D-2010 dispose d’un socle de base stable et rigide avec un bloc de mesure enfermé et séparé. C’est un appareil de premier choix si vous recherchez une grande précision (jusqu’à 0,001 mm), une facilité de fonctionnement, un traitement automatique ainsi que des résultats de mesure reproductibles et objectifs.
L’appareil peut être adapté aux matériaux à mesurer selon vos exigences. Par conséquent, les surfaces de l’étrier, les matériaux de l’étrier ainsi que les pressions de mesure correspondent exactement avec les lignes directrices des normes ISO, EN, DIN ou avec vos propres règlements de test.
Normes communes
Pour textiles et textiles non-tissés selon la norme DIN EN ISO 5084 (surface de mesure 20 cm²/pression 0,1 kPa et 1 kPa)
Pour polaire selon la norme DIN EN ISO 9073-2 (surface de mesure 25 cm²/pression 0,1 kPa et 0,5 kPa)
Pour géomatériaux selon la norme DIN EN ISO 964-1 (surface de mesure 25 cm²/pression 2 kPa et 20 kPa, pas 200 kPa)
L’appareil D-2010 est également disponible avec différentes plages de mesure :
Plages 0 – 10 mm, 0 – 25 mm
(ou avec les équivalents en pouce, échangeable).
Avec cet appareil, vous pouvez appliquer les méthodes de vérification les plus populaires pour des textiles, feutres, géomatériaux, papier, revêtements de sol, cuir, feuilles, caoutchouc, films plastiques etc.
Le D-2010 possède des sorties de données pour le traitement numérique des résultats de mesure ou pour la transmission vers une imprimante.
- Résolution standard 0.01 mm – en option 0.001 mm
(0.001 mm est standard pour D-2010-P et D-2010-F) - Profondeur de mesure (centre du timbre) 110 mm
- Écran tactile graphique illuminé fonctionnant avec un menu (Allemand ou Anglais en option)
- Des mesures individuelles ainsi que des séries de mesures avec spécifié le nombre de cycles de mesures, sont possibles
- Pédale inclue
- Le contrôle automatique du point zéro peut être sélectionné en appuyant sur la touche
- Durée de temporisation réglable de 1-60 secondes
- Mouvement de l’étrier à moteur avec une vitesse de descente constante (standard 2,5 mm/s)
- Le trajet de mesure peut être présélectionné pour gagner du temps
- Interface numérique
- Mise à jour et affichage simultané de la valeur de mesure, du cycle de mesure, de la valeur moyenne et de l’écart-type
- Certificat d’étalonnage inclu
- Unités de mesure sélectionnables mm / pouce
- Bloc de mesure séparé, enfermé par protection contre les chocs de l’extérieur, pour une plus grande précision et reproductibilité
| Modèle | Norme | Application | Diamètre capteur (mm) | Aire capteur (cm²) | Pression |
|---|---|---|---|---|---|
| D-2010-T | DIN EN ISO 5084 | Textiles | 50,42 | 20 | 0,1 kPa et 1 kPa |
| D-2010-V | DIN EN ISO 9073-2 | Polaire standard | 56,42 | 25 | 0,1 kPa et 0,5 kPa |
| D-2010-G | DIN EN ISO 964-1 | Géomatériaux | 56,42 | 25 | 2 kPa |
| D-2010-NW | DIN EN ISO 53855 | Textiles non laineux |
56,42 35,68 |
25 10 |
0,5 kPa, 1 kPa et 5 kPa |
| D-2010-P* | DIN EN ISO 53105 | Papier | 16 | 2 | 100 kPa |
| D-2010-HY | DIN EN ISO 54540 | Papier toilette | 56,42 | 25 | 2 kPa |
| D-2010-L1 | DIN EN ISO 53326 (obsolète) |
Cuir | 10 | 0,785 | 50 kPa |
| D-2010-L2 | DIN EN ISO 2589 | Cuir | 10 | 0,785 | 49,1 kPa |
| D-2010-Gi | Caoutchouc | 35,68 | 10 | 5 kPa | |
| Calotte capteur | |||||
| D-2010-F* | DIN 53370 | Feuilles | R 30 mm | 0,5 N | |
| D-2010-AB | DIN-EN 1849-2 | Feuilles souples | 10 mm | 0.785 | 20 kPa |
| *0,001 mm est standard pour D-2020-P et D-2020-F | |||||
| D-2020 | D-2010 | D-2005 | D-2000 | |
|---|---|---|---|---|
| Écran tactile avec navigation dans les menus en allemand ou en anglais | - | - | ||
| Affichage à sept segments | - | - | ||
| Éclairage de l'écran | - | - | ||
| Affichage des statistiques | - | - | ||
| Contrôle automatique du point zéro | - | - | ||
| Pré-sélection des cycles de mesure | - | - | ||
| Pré-sélection de la plage de mesure | en option | - | ||
| Temps de résidence réglable | en option | - | ||
| Mouvement à bouton poussoir motorisé | - | |||
| Connexion pour pédale; | - | |||
| Mouvement manuel de la sonde à travers le levier de manoeuvre | - | - | - | |
| Alimentation automatique des matériaux, réglable | - | - | - | |
| Interface digitale | ||||
| Mise à l'échelle disponible | 0,001 mm, 0,01 mm | |||
| Plages de mesure possibles | 0 – 10 mm, 0 – 25 mm, 0 – 50 mm | |||
| Longueur × largeur × hauteur (en mm dans la plage de mesure 0 – 10 mm) |
300 x 300 x 320 | 300 x 200 x 300 | 300 x 210 x 300 | 300 x 240 x 300 |
| Poids (en kg, dans la plage de mesure 0 - 10 mm) |
31,5 | 24,0 | 23,0 | 22,5 |
| Code R | Résolution plus grande 0,001 au lieu de 0,01 mm (0,001 mm est standard pour D-2010-P et D-2010-F) |
| Code E | Plage de mesure étendue 0 - 25 mm |
| Code E2 | Plage de mesure étendue 0 - 50 mm |
| Code S | Logiciel & Câble |
| DKD-Cal | Rapport d’étalonnage provenant d’un laboratoire autorisé DKD |
Des modèles spéciaux peuvent être demandés !
| Plage de mesure : | 0 - 10 mm, (25 mm en option, Code E) |
| Résolution : | 0,001 mm |
| Précision : | ± 0,0008 mm par résolution de 0,0001 ± 0,005 mm par résolution 0,001 ± 0,01 mm par résolution 0,01 |
| Profondeur de la mâchoire : | 160 mm |
| Système de mesure : | Capacitif -> Sylvac |
| Affichage : | Affichage graphique à écran tactile |
| Unité de mesure : | mm ou pouce (interchangeable) |
| Frappe en mm : | Niveau 1 = 2.0, niveau 2 = 3.5, niveau 3 = 5.0, niveau 4 = 6.5 et niveau 5 = 10.5 mm (plage de mesure entière) |
| Durée de temporisation : | 1 - 60 secondes |
| Nombre de mesures : | Jusqu’à 50 par série de test |
| Forme du palpeur et pression de surface : | Selon les normes internationales DIN, EN et ISO |
| Signal de sortie : | RS 232 pour imprimante et USB pour PC |
| Température : | 10 - 45 °C |
| Humidité de l’air : | Max. 85 % r. H |
| Dimensions : | 300 x 200 x 300 mm (Lxlxh) |
| Poids, net (brut) : | 24 kg |
