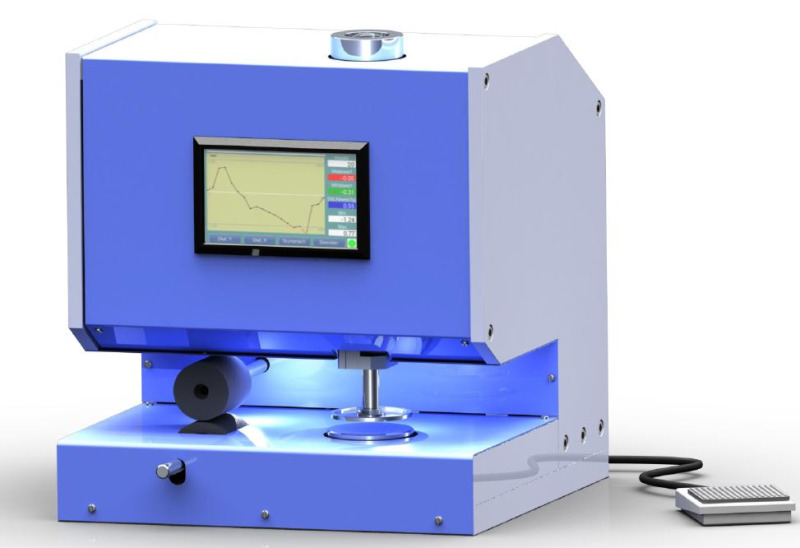

D-2020 Jauge motorisée d’épaisseur de matériel, de précision, à flux automatique
La jauge d’épaisseur de matériau, D-2020 de précision à flux automatique dispose d’un socle de base stable et rigide avec un bloc de mesure enfermé et séparé. C’est un appareil de premier choix si vous recherchez une grande précision (jusqu’à 0,001 mm), une facilité de fonctionnement, un traitement automatique ainsi que des résultats de mesure reproductibles et objectifs.
L’appareil peut être adapté aux matériaux à mesurer selon vos exigences. Par conséquent, les surfaces de l’étrier, les matériaux de l’étrier ainsi que les pressions de mesure correspondent exactement avec les lignes directrices des normes ISO, EN, DIN ou avec vos propres règlements de test.
Normes communes pour :
Les textiles selon la norme DIN EN ISO 5084 (surface de mesure 20 cm²/pression 0,1 kPa et 1 kPa)
Polaire selon la norme DIN EN ISO 9073-2 (surface de mesure 25 cm²/pression 0,1 kPa et 0,5 kPa)
Géomatériaux selon la norme DIN EN ISO 964-1 (surface de mesure 25 cm²/pression 2 kPa et 20 kPa, pas 200 kPa)
Papier selon la norme DIN EN ISO 53105 (surface de mesure 2 cm²/pression 100 kPa)
Pour d’autres normes, voir les modèles disponibles ci-dessous.
La jauge D-2020 est également disponible avec différentes plages de mesures :
Plages 0 – 10 mm, 0 – 25 mm
(ou avec les équivalents en inch, interchangeable).
Avec cet appareil, vous pouvez appliquer les méthodes de vérification les plus populaires pour des textiles, feutres, géomatériaux, papier, revêtements de sol, cuir, feuilles, caoutchouc, films plastiques etc.
Le D-2020 dispose de sorties de données pour le traitement numérique des résultats de mesure ou pour la transmission vers une imprimante.
- Affichage graphique pour valeurs et statistiques
- 2 modes sélectionnables :
"AUTO"- exécute une série de mesures
"MAN" - exécute une simple mesure - Temps épargné pendant une série de mesure avec un ajustement idéal au problème de mesure
- Interface :
USB pour transmission de données
RS 232 pour imprimante - Interface écran tactile
- Flux automatique et ajustable par série de mesures (déplacement : 10 à 100 mm, vitesse : lente ou rapide)
- Analyse statistique de séries de mesures (nombre de lectures, valeur moyenne, écart-type)
- Poids additionnels pour différentes valeurs de pression de surface sont disponibles. SE RENSEIGNER
- Pédale en option
- Mise à jour automatique et affichage simultané de la valeur de mesure, du cycle de mesure, de la valeur moyenne et de l’écart-type
- Profondeur de la mesure (centre du timbre) 110 mm
- Mouvement de l’étrier motorisé avec une vitesse de descente stable (standard 2,5 mm/s)
- Résolution 0,01 mm - standard, 0,001 mm - en option
(0,001 mm est standard pour D-2020-P et D-2020-F)
| Modèle | Norme | Application | Diamètre capteur (mm) | Aire capteur (cm²) | Pression |
|---|---|---|---|---|---|
| D-2020-T | DIN EN ISO 5084 | Textiles | 50,42 | 20 | 0,1 kPa et 1 kPa |
| D-2020-V | DIN EN ISO 9073-2 | Polaire standard | 56,42 | 25 | 0,1 kPa et 0,5 kPa |
| D-2020-G | DIN EN ISO 964-1 | Géomatériaux | 56,42 | 25 | 2 kPa |
| D-2020-NW | DIN EN ISO 53855 | Textiles non laineux |
56,42 35,68 |
25 10 |
0,5 kPa, 1 kPa et 5 kPa |
| D-2020-P* | DIN EN ISO 53105 | Papier | 16 | 2 | 100 kPa |
| D-2020-HY | DIN EN ISO 54540 | Papier toilette | 56,42 | 25 | 2 kPa |
| D-2020-L1 | DIN EN ISO 53326 (obsolète) |
Cuir | 10 | 0,785 | 50 kPa |
| D-2020-L2 | DIN EN ISO 2589 | Cuir | 10 | 0,785 | 49,1 kPa |
| D-2020-Gi | Caoutchouc | 35,68 | 10 | 5 kPa | |
| Calotte capteur | |||||
| D-2020-F* | DIN 53370 | Feuilles | R 30 mm | 0,5 N | |
| D-2020-AB | DIN-EN 1849-2 | Feuilles souples | 10 mm | 0.785 | 20 kPa |
| *0,001 mm est standard pour D-2020-P et D-2020-F | |||||
| D-2020 | D-2010 | D-2005 | D-2000 | |
|---|---|---|---|---|
| Écran tactile avec navigation dans les menus en allemand ou en anglais | - | - | ||
| Affichage à sept segments | - | - | ||
| Éclairage de l'écran | - | - | ||
| Affichage des statistiques | - | - | ||
| Contrôle automatique du point zéro | - | - | ||
| Pré-sélection des cycles de mesure | - | - | ||
| Pré-sélection de la plage de mesure | en option | - | ||
| Temps de résidence réglable | en option | - | ||
| Mouvement à bouton poussoir motorisé | - | |||
| Connexion pour pédale; | - | |||
| Mouvement manuel de la sonde à travers le levier de manoeuvre | - | - | - | |
| Alimentation automatique des matériaux, réglable | - | - | - | |
| Interface digitale | ||||
| Mise à l'échelle disponible | 0,001 mm, 0,01 mm | |||
| Plages de mesure possibles | 0 – 10 mm, 0 – 25 mm, 0 – 50 mm | |||
| Longueur × largeur × hauteur (en mm dans la plage de mesure 0 – 10 mm) |
300 x 300 x 320 | 300 x 200 x 300 | 300 x 210 x 300 | 300 x 240 x 300 |
| Poids (en kg, dans la plage de mesure 0 - 10 mm) |
31,5 | 24,0 | 23,0 | 22,5 |
| Plage de mesure : | 0-10 mm (en option 25 mm, code E) |
| Résolution : | 0,001 mm |
| Précision : | ± 0.002 mm |
| Profondeur mâchoire : | 160 mm |
| Système de mesure : | Capacitif - > Sylvac |
| Ecran : | Ecran graphique, écran tactile |
| Unités de mesure : | mm ou inch (interchangeables) |
| Frappe en mm : | Niveau 1 = 2.0, niveau 2 = 3.5, niveaul 3 = 5.0, niveau 4 = 6.5 et niveaul 5 = 10.5 mm (plage de mesure totale) |
| Flux : | 10, 20, 25, 40, 50, 60, 80 et 100 mm |
| Temps de séjour : | 1-60 secondes |
| Nombre de mesures : | Jusqu'à 50 par série de test |
| Forme capteur et pression de surface : | Selon les normes internationales DIN, EN et ISO |
| Signal de sortie : | RS 232 pour imprimante et USB pour PC |
| Température : | 10 - 45 °C |
| Humidité de l'air : | Max 85 % HR |
| Dimensions : | 300 x 300 x 320 (L x l x h) |
| Poids, net (brut) : | 31.5 kg |
| Code R | Résolution plus grande 0,001 au lieu de 0,01 mm (0,001 mm est standard pour D-2020-P et D-2020-F) |
|---|---|
| Code E | Plage de mesure étendue 0 - 25 mm |
| Code E2 | Plage de mesure étendue 0 - 50 mm |
| Code S | Logiciel & Câble |
| DKD-Cal | Rapport d’étalonnage provenant d’un laboratoire autorisé DKD |
Des modèles spéciaux peuvent être demandés !
