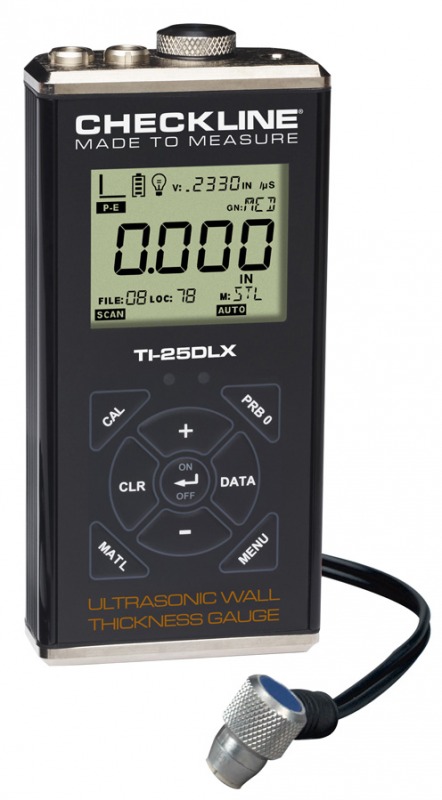

TI-25DLX Jauge d'épaisseur de paroi à ultrasons avec enregistrement des données et interface USB
Cette jauge d'épaisseur de paroi haut de gamme avec enregistrement des données et sortie USB offre à l'utilisateur les mêmes avantages que la TI-25MX. Elle est parfaitement conçue pour la mesure unilatérale de l'épaisseur de paroi et de la corrosion sur tous les métaux, céramiques, verre et les plus inélastiques plastiques. La plage de mesure totale comprend 0,63 mm à 914,4 mm, en fonction du type de matériau et de la sonde.
La TI-25DLX dispose d'une mise à niveau supplémentaire avec une mémoire de données intégrée pour 10 000 lectures avec 250 mesures par enregistrement, avec jusqu'à 40 lots séparés ainsi qu'une interface de données USB. Cette jauge offre même la possibilité de transférer les données de mesure au format .csv vers n'importe quel logiciel et de les visualiser dans le logiciel gratuit de données Datacomm.
Une autre caractéristique importante de la TI-25DLX est la numérisation simple ou pleine surface du module. Dans ce dernier mode, vous pouvez passer la sonde sur une large surface pour acquérir l'épaisseur de paroi minimale déterminée de toute la surface à mesurer.
De plus, une fonction d'étalonnage intégrée permet de trouver la bonne vitesse du son lorsqu'elle n'est pas connue à l'avance, car la TI-25DLX peut calculer automatiquement la vitesse du son sur la base d'un échantillon d'épaisseur de matériau connue. 8 matériaux standard prédéfinis peuvent être présélectionnés et l'utilisateur peut également définir deux vitesses sonores personnalisées en plus d'une personnalisation individuelle de la vitesse du son. La liste des matériaux par défaut comprend: acier 4340, acier inoxydable 303, sluminum 2024, fonte, verre crylique, PVC, polystyrène et polyuréthane. Pour garantir une précision maximale, un étalonnage en 2 points offre à l'utilisateur une amélioration de la linéarité entre les valeurs maximales et minimales.
La jauge d'épaisseur de paroi TI-25DLX est livrée dans un boîtier en aluminium robuste avec une sonde étanche et un joint IP65 pour protéger contre les facteurs environnementaux et les bris. L'utilisateur a également la possibilité de verrouiller les réglages et les étalonnages de la jauge contre les changements accidentels en utilisant simplement la fonction de verrouillage des préréglages.Le tout est complété par une garantie de 5 ans sur la jauge.
- Plage de mesure:
0,63 - 150 mm (avec sonde standard sur acier) - 0,63 - 914 mm (selon le type de sonde et du matériau) - Mémoire de données intégrée pour 10 000 lectures stockables dans 40 piles avec 250 valeurs par pile
- Interface USB
- Résolution: 0.01 mm
- Choix de 8 matériaux prédéfinis et 2 vitesses sonores personnalisées
- Étalonnage en 2 points sur des échantillons d'épaisseur connue pour une précision et une linéarité maximales
- Balayage de surface avec 100 mesures par seconde
- Unités de mesure sélectionnables mm ou pouces
- Mise à zéro de la sonde automatiquement ou avec plaque de mise à zéro
- La barre d'état fournit des informations sur la stabilité de la mesure
- Avec certificat d'étalonnage traçable NIST
Diamètre d'échantillon:
Spécifiez le diamètre de la sonde pour une linéarité accrue.
Balayage de surface à grande vitesse:
Renvoie la valeur la plus basse détectée lors d'un balayage à 100 Hz.
Mode différentiel:
Renvoie la différence ± d'une valeur nominale entrée.
Mode d'alarme:
Limites maximales et minimales réglables. Le dépassement de la limite avertit une alarme visuelle et sonore.
Étalonnage en 2 points:
Détermine automatiquement la vitesse correcte du son à partir d'un étalonnage sur 2 échantillons d'épaisseur connue.
 | Minimum Radius for Convex Surfaces | 8.89 mm |
| Minimum Radius for Concave Surfaces | 76.2 mm | |
 | Minimum Headroom | 25.0 mm |
 | Minimum Sample Diameter | 3.8 mm |
La TI-25DLX est livrée dans un kit complet comprenant les éléments suivants:
- Jauge d'épaisseur de paroi TI-25DLX
- Sonde à ultrasons T-102-3300 1/4 ", 5 MHz Dual Element
- Câble de données USB
- Logiciel Datacomm disponible en téléchargement gratuit
- 120 ml de fluide de couplage
- Certificat d'étalonnage traçable NIST
- 2 piles AA
- Mode d'emploi
Catégorie Sondes
Sur cette page il y a les pièces détachées/sondes de remplacement du mesureur d'épaisseur de revêtement.
Plus de détails
CF-AN Fluide de couplage
- Utilisé pour créer un couplage ultrasons entre la sonde et le matériau à tester
- Disponible en différents volumes - 125ml / 250ml / 500ml / 1l / 5l / 25l
Plus de détails
Piles AA rechargeables Li-Ion via USB vers USB-C
- Batterie rechargeable Li-Ion
- Tension stable de 1,5 V sur 95% du temps d'exécution
- Chargé via le câble USB vers USB-C
Plus de détails
| Plage de mesure avec sonde standard: | 0,63 - 150 mm (avec sonde standard T-102-3300 sur acier) |
| Plage de mesure: | 0,63 - 914 mm (selon le type de sonde et le matériau) |
| Résolution: | 0,01 mm |
| Mode de mesure: | Pulse-Echo (P-E) |
| Vitesse du sond: | Réglable de 305 à 18 542 m/s |
| Affichage: | -Grand écran LCD avec 4,5 chiffres par 1,3 cm de hauteur -Rétro-éclairage réglable -En se subdivisant en segments individuels lecture claire des informations avancées |
| Taux de refraîchissement: | 10 Hz |
| Fréquence: | 200 Hz (200 pulse/sec) |
| Incrêment: | Plage de 40 à 52 dB par pas de 3 dB |
| Sonde (standard): | T-102-3300 Sonde à double élément 1/4 ", 5 MHz Surface de contact 5/8" (17 mm) En PEEK (polyéthyléthylcytone) |
| Sonde (optionnel): | 1 - 10 MHz, 3/16" until1 inch |
| Sonde câble: | Câble étanche de 1,2 m de long avec connexions non polarisées |
| Unités de mesure: | Mm et pouces sélectionnables |
| Alimentation: | 2x piles AA (des piles rechargeables peuvent être utilisées) |
| Durée des piles: | 45 heures en utilisation continue |
| Limites de température: | Environnement: -30 - 75 ° C Matériel: -20 - 100 ° C Sondes disponibles pour des températures plus élevées |
| Catégorie de orotéction IP: | IP65 |
| Boîtier: | Corps en aluminium extrudé avec embouts recouverts de nickel (scellés) |
| Dimensions: | 63,5 x 31,5 x 131,3mm (LxHxH) |
| Poids: | 308 grammes |
| Certificats: | Traçable NIST et certifié MIL-STD-45662A CE |
| Garantie: | Appareil: 5 ans Tête de test: 90 jours |
| Sortie de données: | USB-C (Plug'n'play, les données peuvent être visualisées et déplacées directement sur PC) |
| Mémoire de données interne: | 10000 valeurs mesurées, stockables dans 40 piles de 250 valeurs chacune |
| Type de mémoire: | Disposition séquentielle (colonne unique) |
Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
