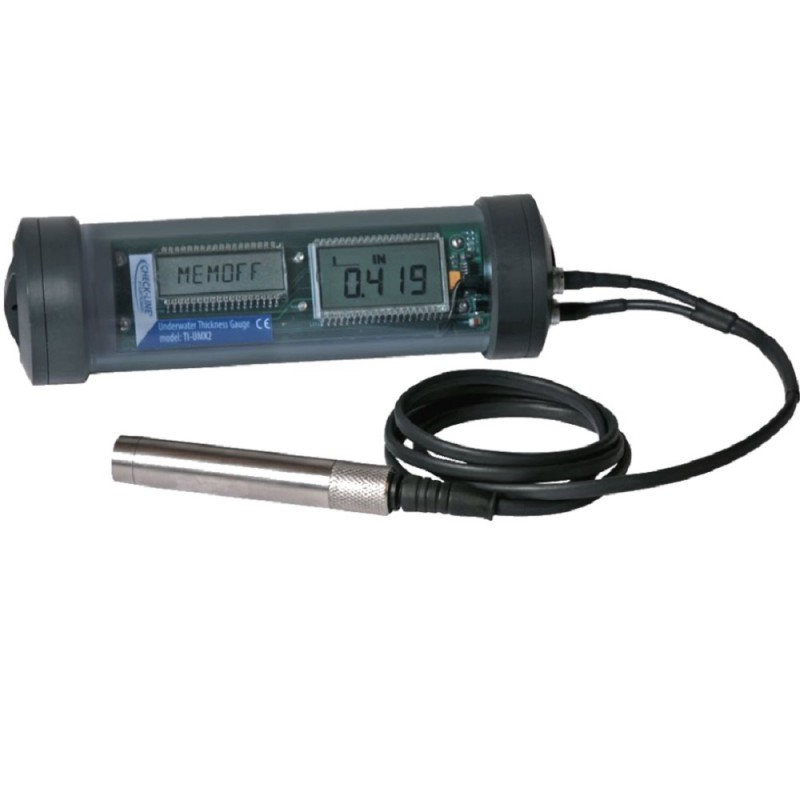

TI-UMX2 Mesureur sous-marin d'épaisseur à ultrasons
Plage de mesure pour l’acier:
0.63 - 508.0 mm/ 0.025 - 19.99 pouces
La jauge d'épaisseur de paroi sous marine TI-UMX2 mesure avec précision l'épaisseur des parois et l'étendue de la corrosion sur tous les métaux jusqu'à une profondeur de 300 mètres (1000 pieds). Le TI-UMX2 mesure également l’épaisseur du revêtement.
Un écran LCD rétroéclairé et un boitier lumineux permettent de lire facilement les mesures dans les eaux sombres.
Un grand bouton de contrôle et un menu intelligent permettent de régler facilement l’appareil et de naviguer à travers les menus au-dessus ou en-dessous de l'eau même avec des gants épais.
Le TI-UMX-2 peut enregistrer jusqu'à 5000 valeurs comprenant des formes d’ondes de balayage A (A-Scan) et des paramètres pour chaque mesure individuelle. Il existe 2 options de format de fichiers; séquentiel avec un identifiant automatique et le format alpha numérique avec lignes/colonnes. Le UMX-2 peut transférer des données et des réglages de configurations vers un PC en utilisant notre logiciel DataComm. (Logiciel et câble de transfert sont inclus)
Réglages de vitesse
Le TI-UMX2 dispose de 8 vitesses préréglées et d’une vitesse personnalisable qui permet à l'utilisateur de la paramétrer pour des applications spécifiques ou pour ajuster l'étalonnage à un type particulier de matériau. La liste des vitesses prédéfinies est la suivante :
- 1. Aluminum 2024
- 2. Acier inoxydable 302
- 3. Acier 4340
- 4. Fer
- 5. Fonte
- 6. PVC
- 7. Polystyrène
- 8. Polyuréthane
- 9. Personnalisable 1
- Le boitier est conçu pour une utilisation jusqu'à 300 mètres de profondeur (1000 pieds) avec affichage rétroéclairé
- Résolution de 0.001" (0.01 mm) unités en pouces ou mm définies par l'utilisateur
- Inclus mémoire de 5000 valeurs, paramètres et formes d'ondes en format séquentiel ou grille (ligne/colonne)
- Reconnaissance automatique de la sonde et de sa mise à zéro
- Inclus le certificat d'étalonnage et de traçabilité du NIST
- Livré avec le câble de transfert de données et le logiciel d'analyse de données
- Les modes de mesure sont : Pulse-Echo, Pulse-Echo sans revêtement, Echo-Echo et Triple Echo
- Certifié CE et garantit 3 ans (90 jours pour la sonde)
- Mesure les épaisseurs de parois et de revêtements
- Les sondes à membrane simple et à élément double sont offertes
- La sonde standard fournie est : 1/2"-5MHz HD-Coating (revêtement), sous-marin p/n T-074-2906
- Tous les réglages pour l'appareil et la mémorisation des données peuvent être effectués via le logiciel, si vous le souhaitez
L'utilisation d'un bouton unique et d'une structure de menu intelligent permet une navigation facile à travers tous les réglages sous l'eau.
*Les champs surlignées indiquent les paramètres par défaut.
Le TI-UMX2 est livré comme set complet comprenant :
- TI-UMX2
- Sonde T-074-2906
- Gel de couplage,
- 2 piles AA
- Certificat d'étalonnage et de traçabilité NIST
- Logiciel de transfert de données
- câble de sortie série avec un adaptateur USB
- joint de rechange et kit de lubrification
- manuel d'utilisation
- Mallette de transport avec mousse de protection
| Plage de mesure acier : | Mode Pulse-Echo :(P-E) Détection de creux et de défauts, mesure de 0.63 à 254 millimètres (0.025 - 9.999 pouces) Mode revêtement Pulse-Echo (PECT) : (Matériau, revêtement, détection de creux et de défauts) : Matériau : de 0.63 à 500 millimètres (de 0.025 à 19.999 pouces). Revêtement : de 0.01 à 2.54 millimètres (de 0.001 à 0.100 pouces). Mode Echo-Echo (E-E) : Mesure à travers la peinture et revêtements de 2.54 à 102 mm (0.100 - 4.000 pouces). La plage varie selon l’épaisseur du revêtement. Mode Triple-Echo (TCG) : Mesure à travers la peinture et revêtements de 1 à 150 millimètres (de 0.040 à 6.0 pouces) pour l’acier. La plage varie selon l’épaisseur du revêtement, du type du matériau et de la sonde. |
| Résolution : | 0.01 mm (0.001") |
| Plage de vitesse : | 6,8 vitesses fixes et 1 programmable de 1250 à 13995 m/sec (de .0492 à .5510 in./µs) |
| Vitesses préréglées : | 1. Aluminum 2024 - 0.2510 in/µs 2. Acier 4340 - 0.2330 in/µs 3. Acier inoxydable 302 - 0.2230 in/µs 4. Fer - 0.2320 in/µs 5. Fonte - 0.1800 in/µs 6. PVC - 0.0940 in/µs 7. Polystyrène - 0.0920 in/µs 8. Polyuréthane- 0.0700 in/µs 9. Réglage personnalisable par l’utilisateur |
| Sonde : | STANDARD : Type sous-marin, sonde revêtement HD émetteur-récepteur 1/2"-5MHz EN OPTION : Type sous-marin, sonde revêtement HD émetteur-récepteur 1/2"-3.5 MHz MEMBRANE : Se renseigner AUTRE : Type émetteur-récepteur, plage de fréquence de 1 à 10 MHz. Sondes de reconnaissance automatique personnalisée. Type à un seul élément : plage de fréquence, de 1 à 10 MHz. Se renseigner. |
| Affichage : | 4½ chiffres, LCD rétroéclairé 0.5" (2nd affichage pour menus, 6 caractères, LCD 3/8") |
| Rétroéclairage : | Les deux écrans peuvent être réglés pour ON/OFF/AUTO |
| Câble : | Câble résistant à l’eau de 1.2 m (4 ft) avec des connecteurs non polarisés, à déconnexion rapide. Longueurs en option jusqu’à 15 m (50 ft). |
| Connecteurs : | Lemo, type sous-marin |
| Type de piles : | Trois piles alcalines 1.5 V AA (ou 1.2 V NiCad) |
| Autonomie des piles : | RÉTROÉCLAIRAGE OFF, typique 50 heures avec alcaline (15 heures avec NiCad) RÉTROÉCLAIRAGE ON, typique 15 heures avec alcaline (8 heures avec Nicad) |
| Accessoires inclus : | Sangle poignée en Velcro, un flacon de fluide de couplage de 113 ml, piles AA, certificat d’étalonnage NIST, logiciel de transfert de données, câble de sortie série avec convertisseur USB, joint de rechange et kit lubrifiant, manuel d’utilisation – le tout livré dans une mallette de transport protégée de mousse |
| Mémoire : | Stockage des données en GRILLE ou SÉQUENTIEL Capacité : 5000 valeurs de parois et revêtements, paramètres et graphiques de formes d’ondes |
| Sortie de données : | Port de série bi-directionnel RS232 avec convertisseur USB. Logiciel interface PC Windows® |
| Modes de fonctionnement : | PE : Pulse-Echo PECT : Pulse-Echo revêtement EE : Echo-Echo EEE : Triple Echo TCG |
| Générateur d’impulsions : | Deux générateurs d’impulsions d’ondes carrées |
| Récepteur : | Deux récepteurs - manuel ou contrôle de gain AGC avec une plage de 110 dB (limitée) |
| Gain manuel : | Limité à 5 réglages de gain (très bas, bas, moyen, haut, très haut (de 42 à 50 dB) |
| Limites de température : | Ambiante : de -30 à 60 °C (de -20 à 140 °F) |
| Boîtier : | Plastique transparent très résistant Indice d’étanchéité IP 68 Profondeur : 300 mètres (1000 pieds) |
| Clavier : | Bouton unique, interrupteur couplé magnétiquement |
| Taille : | Longueur (229 mm / 9.0 pouces) Diamètre (60.33 mm / 2.375 pouces) |
| Poids : | 680 g – avec 3 piles AA |
| Certification : | Approuvé CE, étalonnage d’usine aux normes nationales |
| Garantie : | Appareil : 3 ans Sonde : 90 jours |
Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
