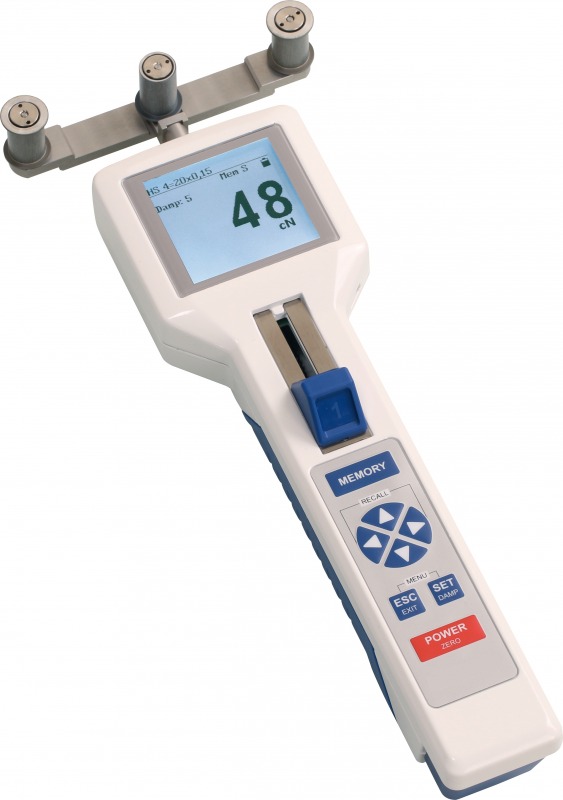

DTSB - DTXB Tensiomètre numérique à rouleaux larges
DTSB - DTXB Tensiomètre numérique à rouleaux larges pour mesurer des rubans et fils de textile, films et fibres.
Fabriqué en Allemagne, les tensiomètres digitaux DTSB et DTXB sont spécialement équipés de rouleaux larges et sont parfaitement adaptés à la mesure de toutes sortes de rubans, fils de textile et bandes textiles. Ces tensiomètres portables peuvent être configurés avec des rouleaux jusqu'à une largeur de 41 mm.
Applications typiques:
- Rubans textiles
- Fibres textiles
- Films
- Feuilles
Le DTSB représente le modèle de base et le DTXB est le modèle avancé. Le modèle avancé DTXB offre la possibilité d'enregistrer les données et fournit des fonctions supplémentaires comme les fonctions statistiques suivantes:
Mode S: mode statistiques seulement
Mode H: Enregistrer le graphique X-Y dans le stockage de données pour une inspection ultérieure
Mode C: Mode d'enregistrement continu. Temps de mesure et série de mesure avec 2 Hz.
Mode F: Mode d'enregistrement rapide et continu. Identique à C avec 1000 Hz.
Le tensiomètre DTXB offre 10 emplacements pour les étalonnages utilisateur, comparés à 2 sur le DTSB. En outre, le DTXB est livré avec un mémoire de données pour 60.000 lectures et une sortie de données USB. Un logiciel gratuit est aussi inclus.
- Tensiomètre pour bandes et rubans
| Modèle | Plage de mesure/résolution | Largeur de la tête ** | Largeur des rouleaux (mm) | ||
| DTXB / DTSB-500 | 5.0 - 500 / 0.1 cN | 55 mm | 7, 10, 15, 20 | ||
| DTXB / DTSB-1000 | 50 - 1000 / 1 cN | 55 mm | 7, 10, 15, 20, 30, 41 | ||
| DTXB / DTSB-2000 | 100 - 2000 / 1 cN | 55 mm | 7, 10, 15, 20, 30, 41 | ||
| DTXB / DTSB-2500 | 150 - 2500 / 1 cN | 117 mm | 7, 10, 15, 20, 30, 41 | ||
| DTXB / DTSB-4000 | 200 - 4000 / 1 cN | 55 mm | 7, 10, 15, 20, 30, 41 | ||
| DTXB / DTSB-5000 | 250 - 5000 / 1 cN | 117 mm | 7, 10, 15, 20, 30, 41 | ||
| DTXB / DTSB-10K | 0.5 - 10 / 0.01 daN | 117 mm | 7, 10, 15, 20, 30 | ||
| DTXB / DTSB-20K | 1 - 20 / 0.01 daN | 167 mm | 7, 10, 15, 20, 30 | ||
| DTXB / DTSB-30K | 1.5 - 30 / 0.01 daN | 217 mm | 7, 10, 15 | ||
| DTXB / DTSB-50K | 2.5 - 50 / 0.01 daN | 217mm | 7, 10 | ||
| * Étalonnage standard basé sur la plage de mesure et la largeur des rouleaux avec un ruban textile ou une feuille.** Distance entre les rouleaux de guidage extérieurs | |||||
| Code de commande | Vitesse de ligne vmax. … m/min | Matériau du rouleau | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rouleau de ruban 7 mm | 1000 | Aluminium durci | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rouleau de ruban 10 mm | 1000 | Aluminium durci | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rouleau de ruban 15 mm | 1000 | Aluminium durci | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rouleau de ruban 20 mm | 1000 | Aluminium durci | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rouleau de ruban 30 mm | 1000 | Aluminium durci | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Code MH - Montage en ligne | |
 |
Pour monter le manomètre en ligne, le boîtier peut être équipé de filetages de montage. Il y a deux boulons avec un filetage femelle M5 à l'arrière. Cette fonctionnalité ne peut pas être installée ultérieurement. |
| Code WL - Signal Wi-Fi | |
 |
Le DTXB peut être équipé d'un module Wi-Fi pour le transfert de données WLAN. Cette fonctionnalité ne peut pas être installée ultérieurement. Le module Wi-Fi n'est pas homologué pour tous les pays. Veuillez nous contacter pour plus d'informations! |
Le tensiomètre DTSB-DTXB est livré dans un coffret rempli demousse, comprenant l'accumulateur et l'adaptateur secteur avec adaptateurs pays (UE, US, UK), le certificat de conformité à la commande 2.1 selon EN 10204 gratuitement ainsi que le Manuel.
| Précision: | Pour le matériau standard de 5% jusqu'à 100% de la gamme FS: ± 0,5% FS ± 1 chiffre reste la gamme de tension et autre matériel d'étalonnage: ± 3% pleine échelle et ± 1 chiffre |
| Dépassement: | Environ 10% FS* de l'échelle complète sans garantie de précision |
| Protéction contre surcharge: | 100 % de la plage de tension |
| Mémoire pour courbes matériau: | DTSB: 1 étalonnage standard plus 4 pour les étalonnages personnalisés DTXB: 1 étalonnage standard plus 10 pour les étalonnages personnalisés |
| Unités mesure: | 100 % de la plage de tension |
| Principe de mesure: | Pont de jauge de contrainte |
| Traîtement du signal: | Digital, 16 bit A/D convertisseur |
| Fréquence de mesure: | Max. 1 kHz (1000 measurings/sec.), intern 8 kHz |
| Déviation du roulement de mesure: | Max. 0.2 mm |
| Affichage: | Graphique LCD |
| 3 affichages différentes: | Numérique Numérique avec graphique (temps-tension) X-Y-diagramme |
| Actualisation de l'affichage: | Environ 2 fois par seconde |
| Mémoire: | MIN, MAX, PEAK, AVG and LAST |
| Damping: | Ajustement éléctronique damping (moyennage) |
| Cal. ajustement: | ± 10 pas par 1 % d'incrément |
| Compensateur épaisseur: | Max. 2.5 mm (ne pas pour toutes les versions) |
| Arrêt automatique: | Après 3 minutes de non-utilisation |
| Coefficient température: | Gain: moins que ± 0.01 % FS* /°C |
| Point zéro: | Moins que ± 0.03 % FS* /°C |
| Plage de température: | 10 – 45 °C |
| Humidité d'air: | 85 % RH, max. |
| Alimentation: | Accumulateur LiPo (environ 40 h d'usage continue), temps de charge environ 3 1/2 h AC adapteur 100 – 240 V AC,adapteur (UE, EU, UK) |
| Chargeur remplacant: | USB-MINI-CHARGEUR |
| Matériau du boitier: | Aluminium moulé |
| Dimensions du boitier: | Comme indiqué par le diagrammé ci-dessus |
| Poits, net (gross): | environ 875 g (1550 g) |
| Specifications pour le DTXB même que pour le DTSB plus: | Mémoire de données (60 000 valeurs à 255 périodes de mesure), 4 modes de mémoire avec évaluation statistique |
| Sortie de données: | Sortie USB, logiciel d'analyse de données inclus |
Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
