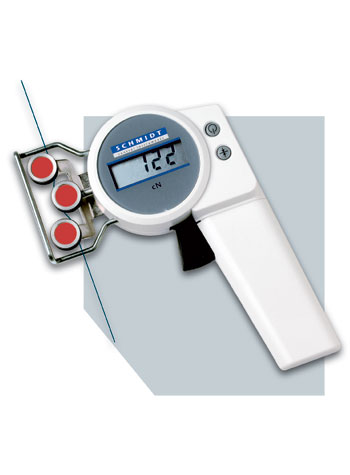

ZED Tensiomètre digital, économique pour accès restreint
Instrument de mesure, économique, à faible tension, pour vérifier les fibres, fils et petits fils électriques dans des zones à accès limité.
Le ZED utilise un système de jauge de contrainte pour mesurer, avec précision, la tension en mouvement en ligne d'une variété de fils, fibres et de petits fils électriques.Le matériau en mouvement peut facilement être saisi par le mécanisme de déplacement du rouleau qui fonctionne par déclenchement. Le bouton unique de mise à zéro automatique permet d'utiliser l'instrument suivant toutes les orientations et garantit une utilisation simple et une grande précision.
- Prise en main simple
- Amortissement ajustable
- Le guide du filament et le mécanisme de déplacement du roulement assurent une prise en main facile du matériau en mouvement
- Fonctionne sur piles
- Roulement à billes, roulements de guidage entaillés en V
- Le certificat de conformité avec l’ordre 2.1 selon DIN EN 10204 est inclus
- Mise à zero automatique en utilisant le bouton poussoir pour des mesures dans différentes positions
- Ecran LCD facile à lire
- Léger
- L'opérateur voit l'ensemble en un coup d'oeil :
- les roulements
- le matériau mesuré
- les valeurs affichées - Boîtier en plastique dur
- Disponible en option : certificat d’inspection 3.1 selon DIN EN 10204 avec rapport d’étalonnage
| Model | Ranges | Largeur tête de mesure en mm* | Matériel d'étalonnage Schmidt** | ||
| ZED-200 | 1-200 | 63 | PA: 0,20 mm Ø | ||
| ZED-500 | 1-500 | 63 | PA: 0,20 mm Ø | ||
| D'autre unité de mesure sont disponible comme le g. * Largeur du guide du filament ** Approprié pour 95% des applications- PA :Polyamide monofilament. Un étalonnage spécial avec les échantillons clients est recommandé sii le matériel testé diffère significativement par rapport au diamètre, à la la rigidité ou à la forme du matériel d'étalonnage SCHMIDT. Dans ce cas un échantillon du matériel d'environ 5 m doit être fourni. | |||||
| Modèles ZED Ce modèle est recommandé pour toutes les applications où les roulements miniatures ne sont pas nécessaires. |
 |
Pièces incluses :
Le tensiomètre est livré dans une mallette de transport avec les piles ainsi que les manuels d'utilisations en anglais ou allemand selon la demande.
Le tensiomètre est livré dans une mallette de transport avec les piles ainsi que les manuels d'utilisations en anglais ou allemand selon la demande.
| Etalonnage : | Suivant la procédure d'usine Schmidt |
| Précision : | ± 1 % de l'échelle complète ± 1 chiffre ou mieux |
| Surcharge (approx.) : | 10 % de l'échelle complète sans garantie de la précision |
| Protection surcharge : | 100 % de la gamme de tension |
| Principe de mesure : | Pont de jauge de contrainte |
| Déflexion du rouleau de mesure : | 0.5 mm max |
| Amortissement : | Ajustable |
| Traitement du signal : | Digital |
| Convertisseur A/D : | 12 bit |
| Ecran : | LCD, 3 chiffres, 10 mm de hauteur |
| Taux de rafraichissement de l'écran : | 0.5 seconde |
| Fréquence interne : | 250 Hz |
| Arrêt automatique : | Après 3 minutes sans utilisation |
| Plage de température : | 10-45 ºC |
| Humidité de l'air : | 85 % HR, max. |
| Alimentation : | 2 piles AA 1.5 V (environ 30 h d'utilisation en continue) |
| Matériau du boîtier : | Plastique, grand impact (POM) |
| Dimensions du boîtier : | 157 x 85 x 32 mm (L x l x H ) |
| Poids, net (brut) : | App 200 g (600 g) |
| Distance roulement extérieur : | 38 mm (c:c) |
| Vitesse linéaire maximale : | 2000 m/min (standard) 3500 m/min (en option), spécifié suffixe "-k" |
