CTM2 Tensiomètre portable pour câble


2 Modèles sont disponibles
CTM-2000 - 2000 lb / 10 kN / 1000 kg
CTM-10000 - 10000 lb / 45 kN / 4500 kg
Diamètres de câbles mesurés de 4,75 à 25.4 mm

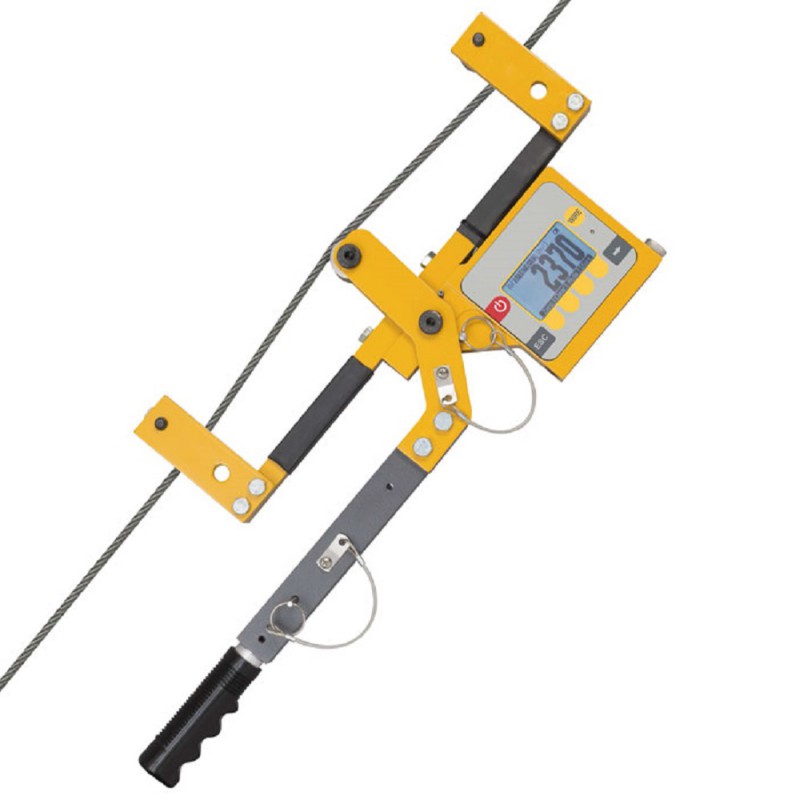

Le tensiomètre de câbles CTM2 mesure rapidement la tension de tyroliennes, câbles, de garde-corps de fil, de haubans et de câbles aériens. Il s'installe facilement et rapidement et est prêt à être utilisé en quelques secondes. La cellule de charge numérique est très précise et ce tensiomètre ne nécessite aucune table de consultation ni de table de correction.

Tensiomètre pour câble rapide et facile à utiliser
Le CTM2 peut être placé sur un câble, il mesure sa tension et est enlevé en moins de 5 secondes ! Il n'y a pas besoin de tables de correspondances compliquées ni de tableaux de conversion. L'utilisateur peut choisir rapidement entre 20 tailles et types de câbles qui sont enregistrés dans la mémoire du CTM2.
Le mode de contrôle de la tension affiche graphiquement la tension actuelle et la tension visée pour effectuer un réglage très rapide de la tension de ligne. Même le changement, rare, de piles est très rapide.

Large plage d'applications
Le CTM2 peut être utilisé dans de nombreuses applications. Les applications types sont les haubans, les barrières de câbles, les ponts, les ascenseurs, les cordes de treuils, le béton précontraint, les systèmes d'arrêt, les câbles d'avions et les services publics.


Caractéristiques
  • Port RS-232
  • Utilise des piles AA et dispose d'une grande autonomie entre chaque charge
  • Finition jaune très visible
  • Interface de touches logicielles, facile à utiliser
  • Ecran rétroéclairé, facile à lire, avec des invites de texte complet
  • Poignée télescopique qui permet d’engager l’appareil avec un minimum d’effort
  • S'adapte à une large plage de styles et de tailles de fils.
  • Poulies avec roulements qui permettent d'éliminer la friction et qui fournissent la meilleure précision
  • Certifié CE
  • 2 ans de garantie
  • Avec certificat d'étalonnage
  • Mesure des câbles avec un diamètre de 4,75 à 25,4 mm

Spécifications
Capacité :CTM2-2000 - 1000 kg / 10 kN / 2000 lb
CTM2-10000 - 4500 kg/ 45 kN/ 10000 lb
Résolution (Sélectionnable) :CTM2-2000 : Basse 5 kg - Moyenne 2 kg - Haute 1 kg
CTM2-10000 : Basse 20 kg - Moyenne 10 kg - Haute 15 kg
Unités de mesure :Kgf, Newtons & Lbf
Tailles de fil :Ø de 4,75 à Ø 25,4 mm / Ø de 3/16 - Ø 1 pouce
Précision :± 3% de la capacité de l'appareil
Nombre d’étalonnages :Jusqu’à 20, peuvent être enregistrés indépendamment
Température de fonctionnement :de -20 °C à 70 °C
Erreur de charge :Elongation de câble de seulement de 2 mm
Ecran :Ecran graphique à points LCD
Rétroéclairage :Inclus (intensité et minuterie réglable)
Informations à l'écran :Affichage de l’unité, type de câble, poulie et piles
Protection environnementale :Adaptée pour une utilisation en continue à l’extérieur
Heure et date :Inclus
Rappel étalonnage :Inclu (réglé par le distributeur)
Alimentation :2 piles AA
Autonomie des piles :10 Hz = plus que 250 heures en continu
100 Hz = plus de 100 heures en continu
AZT & FiltreConfiguration AZT (Suivi automatique du zéro) et filtrage
Mode de tension Réussite/Echec :Oui
Mode tour :Enregistre les valeurs de câbles à exporter plus tard
(enregistre chaque “Leg“ et câble)
Dimensions :25 x 59 x 8 cm
Dimensions d'expédition :74 x 48 x 23 cm
Poids :5 kg
Poids d'expédition :12 kg

Produits associés

CBM Tensiomètre pour câble - CableBull


  • Géométrie de roulement sophistiquée permettant de mesurer avec une erreur inférieure à 2 %

Plus de détails

CBM Tensiomètre pour câble - CableBull

QB-10000 Tensiomètre pour câble d'ascenseur


  • Temps de formation minimal. Travail efficace et temps épargné comparé à d'autres méthodes alternatives
  • Affiche instantanément la tension de tous les câbles d'une série, la tension moyenne et la charge de tension totale sur l'écran rétroéclairé. Affiche aussi des messages de caractéristiques
  • Equilibrages de rangées de tensions en quelques minutes

Plus de détails

QB-10000 Tensiomètre pour câble d'ascenseur

Kit complet

Le CTM2 est livré dans un kit complet comprenant :

  • CTM2 – Tensiomètre de câble
  • 1 lot de poulies
  • Etalonnage pour une taille de câble
  • Manuel d’utilisation (CD)
  • Certificat d’étalonnage
  • Mallette de transport robuste.


Jeux de poulies disponibles
4 tailles de poulies sont disponibles.

Code L : Poulie pour câbles de Ø 4.75 mm à Ø 6.5 mm /- 3/16"- 1/4"
Code P : Poulie pour câbles de Ø 4.75 mm à Ø 12.7 mm - 3/16"-1/2"
Code S : Poulie pour câbles de Ø 6.5 mm à Ø 19 mm - 1/4"- 3/4"
Code T : Poulie pour câbles de Ø 12.7 mm à Ø 25.4 mm - 1/2"- 1"

Pour la plupart des applications, un jeu de poulies pour l’assortiment entier de tension de fil sera suffisant.
Si vous avez besoin de vérifier la tension de câble, à la fois, de Ø 4.75 mm - 3/16" et Ø 25.4 mm - 1", alors vous devez commander 2 jeux de poulies. Code P & Code T.

L’utilisateur doit utiliser le jeu de poulies approprié pour la taille du câble et l’étalonnage qui est enregistré.
Le changement de jeux de poulies prend environ deux minutes avec la clé inclue.

EN OPTION:
CTM2-10000-PP
Tensiomètre de câble CTM2-10000, avec 2 jeux de poulies (P,T) et mallette, pré étalonné avec 16 étalonnages.

Echantillons d'étalonnage :
Diamètre
Câble
Construction
Câble
mm 1x6 1x7 1x19 3x7 6x7 6x19 6x26 6x36 6x37 7x19 8x19 19x7
6
8
9
10
11
12
13
14
16
20
Pouce 1x6 1x7 1x19 3x7 6x7 6x19 6x26 6x36 6x37 7x19 8x19 19x7
3/16
7/32"
1/4
5/16
3/8
7/16
1/2
9/16
5/8
11/16
3/4     *
7/8
1
* = Pré-étiré

Câble CSR - #2, #4, 1/O, 2/O, 4/O, 336 Oriole, 397, 556, 563 Penguin, 743 Chickadee, 997 Petunia, 795 Drake

La charge d’étalonnage peut être modifiée si souhaité. Des charges d’étalonnage supérieures sont limitées par la capacité max du harnais. Si la taille/type du câble souhaité n’apparait pas, la client peut fournir un échantillon de 10 pieds (3 m) afin de déterminer si un harnais d’étalonnage personnalisé peut être créé (non remboursable). Veuillez consulter l’usine pour plus de détails.

Exemple de commande
CTM2-10000 - € --,--
CTM2-SH-S - € --,--.
Premier étalonnage - Gratuit
Second étalonnage - € --,--.
Chaque étalonnage supplémentaire - € --,--.
(20 étalonnages séparés au maximum)

Le tensiomètre de câble CTM2 comprend l'étalonnage sur un échantillon d’usine.

VEUILLEZ SPECIFIER le diamètre et la construction du câble. Dans le cas où vos câbles ne se trouvent pas dans le tableau ci-dessus ou si vous souhaitez recevoir un devis par email, veuillez, s’il vous plaît, télécharger le

FORMULAIRE DE DEMANDE DE DEVIS DE TENSIOMETRE DE CABLE.doc

puis nous l’envoyer par email. Nous pouvons ensuite vérifier si vos câbles sont disponibles pour l’étalonnage ou si un échantillon de 3 mètres est nécessaire.


Téléchargements

Achetez maintenant
Produits

Nom du produit
Prix
Quantité
135260
CTM2-2000 Tensiomètre portable pour câble
€ 3.138,00
135127
CTM2-10000 Tensiomètre portable pour câble
€ 3.175,00
135261
CTM2-10000-PP Tensiomètre portable pour câble
€ 4.679,00

Accessoires

Nom du produit
Prix
Quantité
134623
Code L: Poulie pour câbles de Ø 4.75 mm à Ø 6.5 mm /- 3/16"- 1/4"
€ 429,50
126797
Code P: Poulie pour câbles de Ø 4.75 mm à Ø 12.7 mm - 3/16"-1/2"
€ 329,50
126798
Code S: Poulie pour câbles de Ø 6.5 mm à Ø 19 mm - 1/4"- 3/4"
€ 329,50
126799
Code T: Poulie pour câbles de Ø 12.7 mm à Ø 25.4 mm - 1/2"- 1"
€ 329,50
130410
CTM2-ADD-CAL - Étalonnage supplémentaire
€ 199,00
137119
AWT05-509279 - Pack d'exportation données avec logiciel inclus
€ 429,50
Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
