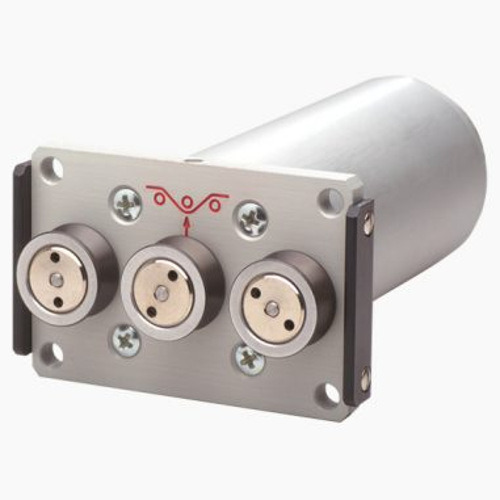

TS1 Capteur de tension TS1
10 plages de mesure disponibles:
de 0 - 50 cN à 0 - 50 daN
Capteur de tension électronique fixe pour la mesure de filetages, de fibres et de fils de fer jusqu’à un diamètre d’environ 2 mm
Le capteur de tension TS1 convient pour une installation rapide et facile et est utilisé pour la mesure continue des contraintes de traction dans l’industrie du fil et du textile et est disponible avec divers signaux de sortie:
Standard: Signal de sortie: analogique 0 – 1 V DC
ou en option :
Code A2: Signal de sortie: analogique 0 – 10 V DC
Code A3: Signal de sortie: Courant 4 – 20 mA
Code A10: Signal de sortie: jauge de contrainte analogique: mV / V (Pour capteurs sans amplificateur)
Le TS1 polyvalent est disponible en différentes versions, avec des rouleaux de guidage en aluminium à fonctionnement lisse adaptés aux fils, fils et fils minces avec une vitesse maximale de fil de 2000 m / min. Les rouleaux sont des roulements à billes pour mesurer les filetages, les fibres et les fils fins, d’un diamètre allant jusqu’à environ 2 mm.
Le capteur de tension stationnaire TS1 est livré avec un certificat de conformité conformément à la norme 2.1 selon EN 10204.
*Disponible en option :
Certificat de test 3.1 selon EN 10204 avec certificat d’étalonnage.
- Capteur de tension TS1 avec amplificateur de mesure intégré et haute précision 1 % FS
- Rouleaux de guidage différents disponibles dépendent de l´application
- Différents signaux de sortie sont disponibles:
– analogue: 0 – 1 V DC (standard), 0 – 10 V DC (optionelle)
– courant: 4 – 20 mA (optionnel)
– analog DMS: mV/V (optionnel) - Installation facile, aussi sur applications déjà installées
- Etalonnage facile au matériau customisé
- Principe de mesure – cellule de charge avec wpont de contrainte de qualité
- Disponible en option Certificat d´inspection 3.1 selon EN 10204 avec rapport d´étalonnage
- Capteur de tension avec protéction de surcharge méchanique
- Galets de guidage rainurés en V, montés sur roulement à billes
- Capteur de tension TS1 avec boîtier en aluminium robuste
- Alimentation requise: +15…24 V DC (regulaté)
- Certificate de conformité 2.1 selon EN 10204 inclus
| Etalonnage | Selon la procédure d’usine du fabricant |
| Précision | ±1 % pleine échelle et ±1 chiffre Autre matériel d’étalonnage : ±3 % pleine échelle ou mieux |
| Protéction de surcharge | 100 % de la plage de mesure de la tension |
| Principe de mesure | Pont à jauge de contrainte |
| Mesurer la déflection du rouleau | Max. 0.5 mm |
| Fréquence naturelle: | Environ. 500 Hz, dépendent de la plage de mesure de la tension |
| Traîtement signal | Analogue |
| Dérive de température: | Moins que ±0.05 % échelle /ºC |
| Signal de sortie | Standard: 0 – 1 V DC (analog) impédance: ≥ 5 kΩ Option: 0 – 10 V DC (analog), 4 – 20 mA (current) or mV/V (DMS) |
| Amortissement | Standard: 30 Hz (autres valeurs sur demande) |
| Plage de température: | 10 – 45 ºC |
| L´humidité d´air: | 85 % RH, max. |
| Alimentation: | +15…24 V DC, 21 mA regulé Code A3: max. 50 mA regulé Code A10: max. +5 V DC, max. 20 mA regulé |
| Materiau du boîtier: | Aluminium |
| Dimensions: | voir dimensions |
| E10061 - Diode prise avec Bayonet Cap Diode Prise | |
 |
Diode prise adaptée aux capteurs de la série TS, cable outlet 3.5 – 6 mm Commander l´article: E10061 |
| EK0603, EK0605 and EK0610 - Connecting Cable with 2 diode plugs | |
 |
Câble de connexion avec 2 fiches de diode, pour la sortie analogique et le signal de tension. Commander l´article: EK0603, Longueur 3 m |
| EK0612, EK0614 and EK0615 - Connecting Cable with 1 diode plug and open ends | |
 |
Câble de connexion avec 1 fiche de diode et extrémités ouvertes, pour la sortie analogique et le signal de courant. Order number: EK0612, Length 3 m Autre longueur de câble disponible sur demande. |
Pour commander le capteur TS1:
Veuillez indiquer le nombre de produits vous souhaitez commander:
| Modèle avec tension | Code rouleau ( si pas standard) | Code signal sortie (si pas standard) | Numéro complete de l´article | |||
|---|---|---|---|---|---|---|
| TS1-500 | + | B | + | A2 | = | TS1-500-B-A2 |
