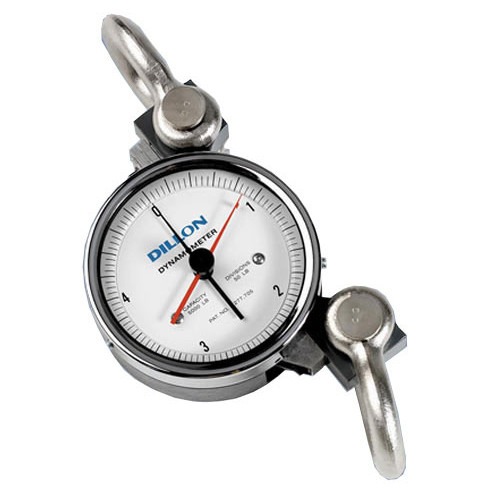

AP DYNAMOMETER Dynamomètre mécanique
Le dynamomètre mécanique AP Dillon possède une polyvalence illimitée, il permet de mesurer la tension, la traction et le poids.
Grande sélection de capacités
Disponible en capacités de 500 à 200 000 kg. Des modèles avec une échelle en Newtons ou Livre sont disponibles en option.
Longue durée de vie
Le corps de l'instrument est en acier. L'enceinte est en alliage d'aluminium robuste. Le cadran est scellé et protégé avec un joint en caoutchouc.
Sécurisé contre les surcharges
La plupart des modèles ont un facteur de sécurité 5:1.
Contrôle du Zéro
Utilisez-le comme une tare. Il peut annuler les valeurs de charge présélectionnées jusqu'à 20 % de la capacité de l'instrument.
Traçabilité NIST Le dynamomètre AP est livré avec un certificat d'étalonnage du NIST.
- Précision : ± 0,5 % de l'échelle totale pour des données précises
- Un large évantail de capacités et de résolutions pour s'adapter à vos besoins
- Large plage de température pour une utilisation dans pratiquement tous les environnements (-50 à 140°F / -45 à 60°C)
- Facteur de sécurité élevé pour la protection contre les surcharges et longue longévité
- Pas de piles nécessaire
- Taille du cadran au choix pour une meilleure portabilité ou visibilité
- Cadran et aiguille anti-parallaxe qui indiquent des valeurs précises en tout point de vue
- Aiguille mémoire qui indique le maximum et est facilement remise à zéro
- Boîtier très robuste qui résiste aux coups violents
- Ouvertures larges de manille qui permettent la fixation d'une large gamme de crochets et d'accessoires
- Matériaux de hautes spécifications sur tous les composants de charge. Traité thermiquement pour des tolérances serrées
- Décalage du faisceau de charge qui facilite la mesure de la tension
- Certificat de traçabilité du NIST inclus
- 2 ans de garantie
| Model | Capacité | Résolution | Taille du cadran | |
| AP5-500LB | 500 lbs | 5 | 5" (125 mm) | |
| AP5-1000LB | 1,000 lbs | 10 | 5" (125 mm) | |
| AP5-2000LB | 2,000 lbs | 20 | 5" (125 mm) | |
| AP5-4000LB | 4,000 lbs | 25 | 5" (125 mm) | |
| AP5-5000LB | 5,000 lbs | 50 | 5" (125 mm) | |
| AP5-8000LB | 8,000 lbs | 50 | 5" (125 mm) | |
| AP5-10000LB | 10,000 lbs | 100 | 5" (125 mm) | |
| AP5-15000LB | 15,000 lbs | 100 | 5" (125 mm) | |
| AP5-20000LB | 20,000 lbs | 200 | 5" (125 mm) | |
| AP10-1000LB | 1.000 lbs | 5 | 10" (250 mm) | |
| AP10-2000LB | 2,000 lbs | 10 | 10" (250 mm) | |
| AP10-5000LB | 5,000 lbs | 20 | 10" (250 mm) | |
| AP10-8000LB | 8,000 lbs | 50 | 10" (250 mm) | |
| AP10-10000LB | 10,000 lbs | 50 | 10" (250 mm) | |
| AP10-15000LB | 15,000 lbs | 100 | 10" (250 mm) | |
| AP10-20000LB | 20,000 lbs | |||
| AP10-30000LB | 30,000 lbs | 200 | 10" (250 mm) | |
| AP10-50000LB | 50,000 lbs | 200 | 10" (250 mm) | |
| AP5-500KG | 500 kg | 5 | 125 mm (5") | |
| AP5-1000KG | 1,000 kg | 10 | 125 mm (5") | |
| AP5-2000KG | 2,000 kg | 20 | 125 mm (5") | |
| AP5-4000KG | 4,000 kg | 25 | 125 mm (5") | |
| AP5-10000KG | 10,000 kg | 100 | 125 mm (5") | |
| AP10-500KG | 500 kg | 2 | 250 mm (10") | |
| AP10-1000KG | 1,000 kg | 5 | 250 mm (10") | |
| AP10-2000KG | 2,000 kg | 10 | 250 mm (10") | |
| AP10-5000KG | 5,000 kg | 50 | 250 mm (10") | |
| AP10-10000KG | 10,000 kg | 50 | 250 mm (10") | |
| AP10-20000KG | 20,000 kg | 100 | 250 mm (10") |
Signal d'alarme klaxon
Monté à l'arrière du dynamomètre, il déclenche une alarme à un point prédéfini de charge. Pour les capacités jusqu'à 10 000 kg uniquement
Positionnement du zéro
La position standard du zéro est à 9 h pour les cadrans de 125 et 250 mm. Les capacités jusqu'à 10 000 kg peuvent avoir le zéro à 12, 3 ou 6 heures. La photo montre une position non-standard à 12 heures.
Manilles surdimentionnées et assemblage de broches
Disponible avec tous les modèles AP5 et jusqu'aux modèles AP10-20000LB/AP10-10000KG uniquement. Ajout à la manille et attache standard (vendu comme accessoires lors de la commande ou après)
Boîtier de rangement en acier
Pour les modèles de diamètres 250 mm AP10-20000LB/AP10-10000KG et inférieur
Accessoires crochet
| REF# | Capacité crochet | Pour dynamomètre de capacité |
| AP-H3 | 3-ton | 500-6 000 lb / 200 - 2 000 kg |
| AP-H5 | 5-ton | 8 000-10 000 lb / 4 000-5 000 kg |
| AP-H10 | 10-ton | 15 000-20 000 lb / 10 000 kg |
Le dynamomètre AP de diamètre 125 mm est livré dans un boîtier robuste en plastique ABS avec mousse de protection. Les capacités de 30 000 lb (15 000 kg) et au-dessus sont livrées dans une caisse en contreplaqué. Un boîtier en acier est disponible en option pour les dynamomètres de diamètre 250 mm jusqu'à une capacité de 20 000 lb (10 000 kg).
| Précision : | + 0.5 % de la capacité |
| Température de fonctionnement : | De - 45 à 60 ºC |
| Etalonnage : | Certificat relié au NIST |
| Mallette de transport/caisse : | De petite et moyenne capacité avec cadran de 125 mm : mallette de transport en plastique inclue De petite et moyenne capacité avec cadran de 250 mm : mallette de transport en acier, en option Toutes capacités supérieures : Caisse en contreplaqué inclue |
| Fabrication : | Barre de pression – alliage en acier de haute qualité E4340 ou aluminium 7075-T651. Manilles - A4140 en acier forgé (usinées à partir d’acier E4340) Broches manille - usinées à partir d’acier E4330 |
| Protection corrosion : | Barre de pression protégée avec peinture poudre durable. Manilles et broches sont nickelées. Tout l’usinage et les fixations sont produits à partir de matériaux non corrosifs ou ont un plaquage approprié. |
| Contrôle du zéro : | Contrôle du zéro. Mise à zéro jusqu’à 20 % de la capacité |
| Poids, net : | Petite et moyenne capacité : cadran 125 mm : 4.1 kg Petite et moyenne capacité : cadran 250 mm : 4.6 kg Haute capacité : 30,000 - 50,000 lb : 29.0 kg |
| Poids d'expédition : | Petite et moyenne capacité, cadran de 125 mm : 6.8 kg Petite et moyenne capacité : cadran 250 mm : 7.3 kg Haute capacité : 30,000 – 50,000 lb : 44.5 kg |
Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
