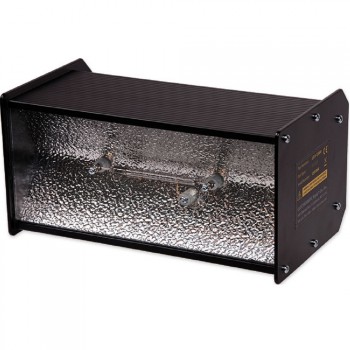

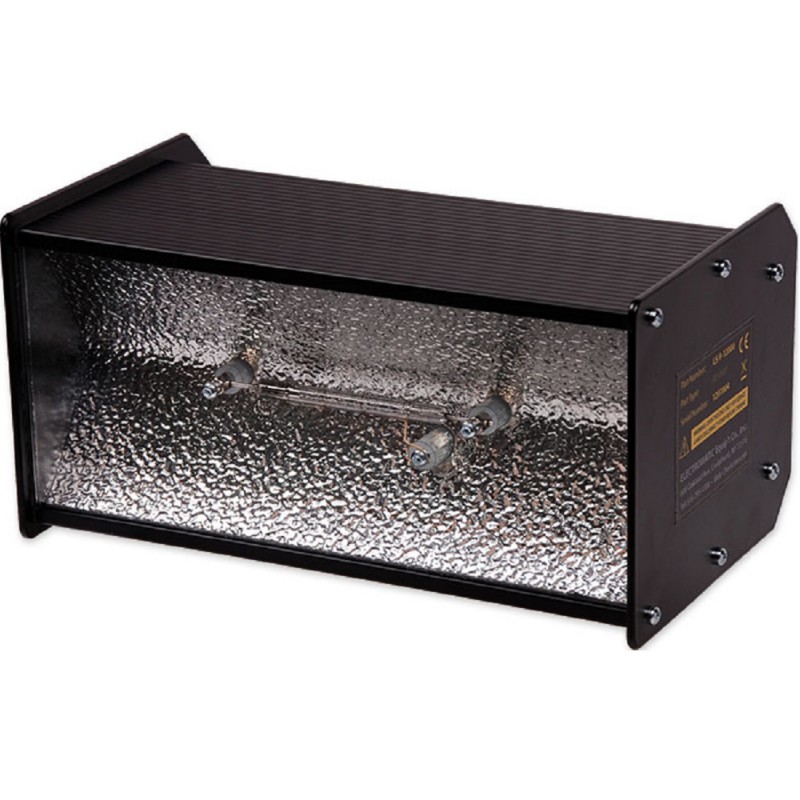

Le nouveau stroboscope linéaire Checkline LS-9-12000 est conçu pour un montage fixe sur toutes les machines qui utilisent des stroboscopes pour l'inspection visuelle, y compris, les enrouleurs, découpeuses, autres équipements similaires dans l'impression d'étiquettes ainsi que des marchés de processus. L'appareil peut également être utilisé sur les analyseurs de vibrations, équilibreurs, les équipements de production de matériaux en métal et bien plus encore.
La fréquence de flash du LS-9 peut être déclenchée en externe avec un capteur/contrôleur situé sur la machine ou avec les accesoires suivants : le module de contrôle de flash LS-FCM ou le contrôleur à distance LS-SCU du stroboscope. Veuillez vous référer aux pages web de ces accessoires en cliquant sur les liens dans le paragraphe produits apparentés. Le stroboscope fonctionne sur 24V DC (18 - 28V DC) en utilisant l'alimentation déjà disponible sur la machine ou en utilisant notre adaptateur AC-DC universel disponible en option.
Le LS-9 délivre une image extrêmement lumineuse et nette et utilise un tube xénon en verre de quartz avec une durée de flash extrêmement courte de moins de 10 µs ce qui permet l'inspection visuelle détaillée de cibles en mouvement rapide. Lors de l'observation, lorsque la fréquence du flash est synchronisée avec la fréquence de répétition du matériau, l'image apparaîtra "gelée" permettant une inspection pratique.
La brillance, la netteté et l'uniformité de la lumière de sortie fournit par le LS-9 font de ce modèle un excellent choix pour les applications fixes. Il est particulièrement adapté pour l'utilisation sur des équipements de toiles étroites avec une largeur jusqu'à 600 mm et même plus large. Deux ou plusieurs stroboscopes peuvent être combinés selon un système Master/Slave lorsque des largeurs de toiles plus importantes doivent être couvertes.
| Plage de fréquence de flash : | 0 - 12 500 FPM (flashs par minute) |
| Alimentation : | 18 - 28 V DC / 40 Watts DIN 41525 prise standard 5 broches Alimentation universelle disponible |
| Entrée de déclencheur externe : | 3 - 30 V / max 5 mA (photocoupleur hors tension) DIN 41524 connecteur 5 broches standard Uout = Uin, max 200 mA |
| Durée du cycle : | > 200 000 000 flashes (@6000 FPM) |
| Durée du flash : | < 10 usec (microsecondes) |
| Luminosité du flash : | Simple flash 20 megalux @ 30 cm |
| Luminosité du flash : | 2500 lux @ 30 cm, 6000 FPM |
| Energie du flash : | 2 Joules (2000 mJ @ 900 FPM) |
| Réglage luminosité : | 30 - 100 % avec bouton à l'arrière |
| Surface illuminée : | Environ 300 x 500 mm |
| Couleur de la lumière : | 6000 - 6500 K |
| Matériau du boîtier : | Aluminium |
| Dimensions : | 230 x 130 x 112 mm |
| Poids : | 1400 g |
| Température ambiante : | 0 - 40 °C |
| Température de stockage : | -25 - 70 °C |
| Humidité de l'air : | Max 95 % non-condensée |
| Trous de montage : | Filetage 1/4 x 20 unc et 2 trous M5 sur l'arrière du stroboscope |
