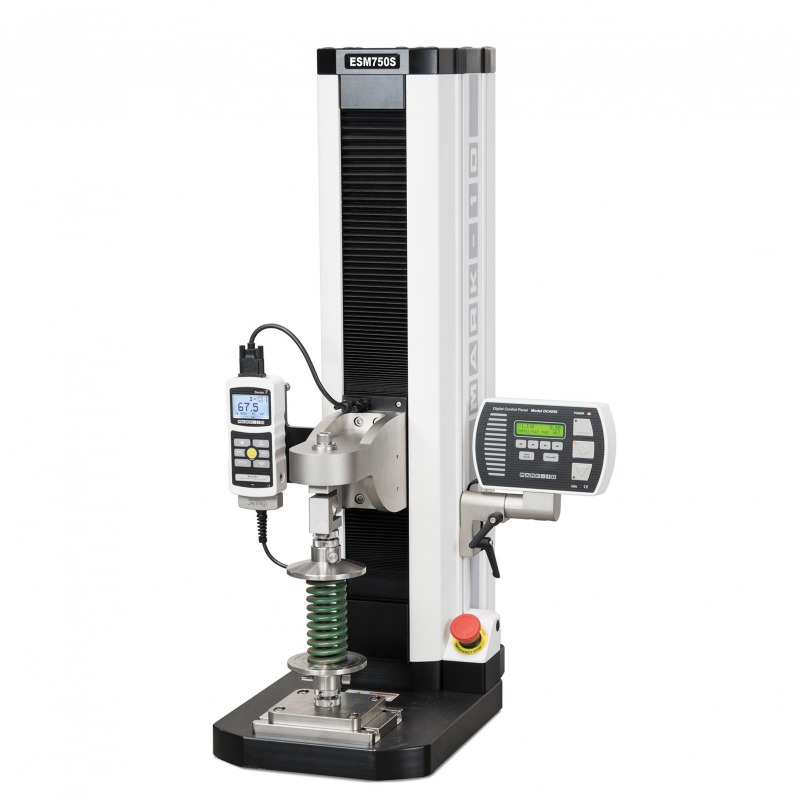

ESM750S ESM750S Banc d'essai de force


Le ESM750S ESM750S Banc d'essai de force n'est plus disponible, il a été remplacé par le F755 / F1505, veuillez cliquer sur le lien suivant afin d'obtenir plus d'informations sur le F755 / F1505

Fabriqué aux États-UnisLe successeur de notre TSFM500-DC Banc de test motorisé, le ESM750S est né!

Avec son design compact, son déplacement de 360mm et une nouvelle capacité de force de 3,4 kN, il représente le lien entre le ESM303 et le ESM1500S.

Tout comme l’intégralité de la série ESM, le ESM750S séduit avec son design modulaire et des possibilités de configuration diverses. Avec les différentes fonctions optionnelles, il peut être déployé pour des tests de compression et de traction. Deux versions du banc de test sont disponibles: une version LC pour l'utilisation d'une cellule de mesure de force externe avec un indicateur de force correspondant, ainsi qu'une version FG pour une utilisation avec un appareil de mesure de force avec l’affichage intégré.

L’utilisation est facile et confortable, grâce à l'unité de commande latérale qui peut être réglée dans l'angle d'inclinaison. L'option FollowMe ™ permet de contrôler manuellement le banc d’essai. Lorsque vous utilisez cette option, le banc d’essai de force suit vos mains et réponds à une augmentation ou une diminution de la pression avec une vitesse adaptée.

Les poignées et accessoires de la ESM série offrent une possibilité d’adaptation individuelle et permettent ainsi une variété de tests: des tests de rupture, de capacité de charge, d’étirement ainsi que des tests de compression et traction. Le menu de configuration protégé par un mot de passe, permet une multitude de paramétrages comme par exemple pour paramétrer le cycle de mesure, la vitesse de mesure ainsi que les limites de puissance. Très convenablement, tout module est livré avec 160 heures de fonctionnement.

La livraison inclut le logiciel MESUR™Gauge Lite, qui permet un traitement de données, ainsi qu’une exportation des données vers Excel. Deux versions des logiciels avec des fonctions supplémentaires, MESUR™Gauge et MESUR™Gauge Plus, sont disponibles pour commande chez Checkline. La version test du logiciel Plus est aussi à votre disposition et cela d’une façon gratuite pendant 90 jours.


Caractéristiques
  • Contrôle de vitesse sur le panneau de configuration latéral amovible
  • Menu de configuration protégé par un mot de passe
  • Port USB pour traitement de données avec le logiciel Mesurage
  • Moteur pas à pas silencieux, sans fluctuations de vitesse, même sous charge
  • Design compact, idéal aussi pour des espaces restreints
  • Unité électronique amovible
  • Limiteurs réglables en hauteur
  • Sélection entre mesure de force ou unité d’affichage avec une cellule de mesure de force externe
  • Certifié CE
  • 3 ans de garantie

Modules

Unité de commande simple à utiliser ;

L'unité de commande, avec angle de vue réglable, est englobée par un boîtier en aluminium robuste parfaitement adapté aux environnements de production industrielle. L'opération est en outre facilitée par les nombreuses fonctions supplémentaires facultatives, comme par exemple la fonction FollowMe. Comme l'unité de commande est amovible, elle est également adaptée à  la commande à distance ou au montage de table avec un kit de montage optionnel.







Limiteurs de déplacement

La distance de déplacement peut être configurée entre les distances de déplacement minimales et maximales et arrête ainsi le support de test avec une répétabilité de 0,025 mm.











Plaque de montage réglable pour attacher les poignées et les accessoires

La plaque de montage peut être repositionnée pour un alignement correct sur les axes X et Y. La plaque de montage est munie d'une matrice de trous filetés pour le montage des poignées et des accessoires.









Construction modulaire

  L'ensemble de l'électronique est intégré sur un seul panneau qui peut être facilement enlevé pour les mises à jour et le maintien.











FollowMe

Le positionnement basé sur la force FollowMe™ permet d’utiliser vos mains comme guide. En appliquant une pression au transducteur de force, la tête transversale se positionne aux différentes vitesses selon la pression appliquée. En raison de sa grande adaptabilité, il convient à la fois à un positionnement rapide ainsi qu’à un réglage très précis.









Appareil de mesure de force

Afin de bénéficier pleinement de votre outil, il convient de procurer un appareil de mesure de force série 5 ou 7, adapté à la force en fonction du temps, ainsi qu’en mesure de distance et qui dispose d'une interface de données.









Poignées et adaptateurs à manivelle

Une large gamme de différents supports comme par exemple les crochets et plaques de pression, permets de régler le banc d'essai à presque toute situation.







Indicateur / adaptateur de cellule de mesure

Vous permet de monter un écran de la série 5i ou 7i et de monter un capteur de force R01 ou R03.







Logiciel d’acquisition de données MESUR

Capture les données à partir du port USB de l'ESM750S, les compile pour la création des tableaux et des graphiques, calcule les statistiques et fournit des outils de sortie et de rapport.


Fonctions
Fonktion Référence Description Exigences
FollowMe SF008

Le mouvement de la traverse répond à une traction ou une poussée manuelle sur l’arbre du dynamomètre ou de la cellule de charge. L’augmentation de la force produit des vitesses plus grandes. Idéal pour des réglages et un positionnement rapide.

• Dynamomètres de séries 5 ou 7 ou indicateur avec cellule de charge.

Indicateur de déplacement SF009-1

Le déplacement est indiqué sur l’écran de l’unité de contrôle avec une sortie via USB. Une échelle interne utilisant la technologie Renishaw offre une précision supérieure par rapport aux designs basés sur des codeurs rotatifs conventionnels. Des retours de flash et la non linéarité sont pratiquement éliminés.

•  Dynamomètre de séries 5 ou 7 ou un indicateur avec une cellule de charge.

• Ne peut pas être monté ultérieurement

Contrôle par ordinateur SF010

L'ESM750S peut être entièrement contrôlé par un ordinateur en utilisant un programme écrit personnalisé dans toute langue qui accepte les communications ASCII.  Cet option n'est pas requise pour l'utilisation du logiciel MESUR™gauge Plus.

• Dynamomètre de séries 5 ou 7 ou un indicateur avec une cellule de charge.

• Indication de déplacement SF009

Limites de déplacement programmables SF011

Le banc s’arrête ou effectue des cycles sur des distances programmables (curseurs inférieur et supérieur).

• SF009 Indicateur de déplacement
Protection surcharge SF012 Protège un dynamomètre ou un capteur de force contre les surcharges. Vous pouvez programmer le pourcentage souhaité de l’échelle totale du dynamomètre. Le réglage de la tension analogique permet au banc de communiquer avec pratiquement tout dynamomètre qui possède une sortie analogique. •  Dynamomètre de séries 5 ou 7 ou indicateur avec cellule de charge
Retour automatique SF013

La traverse se déplace vers un curseur limite, un seuil de force, une position de déplacement ou de rupture puis s’arrête et change de direction avec la vitesse maximale vers la limite opposée.

• Si retour vers une limite de force : Dynamomètre de série 5 ou 7 ou indicateur avec cellule de charge.

• Si retour vers une limite de déplacement : option SF011 de limite de déplacement programmable.

• Si retour vers rupture : option SF019 de détection de rupture.

Cycle / durée de repos SF014 Identique à retour automatique mais avec la possibilité de programmer jusqu’à 100000 cycles. Durée de repos programmable pour des limites supérieures et inférieures (réglages indépendants), elles peuvent être réglées pour jusqu’à 10000 secondes. •  Identique à retour automatique, avec la même vitesse dans chaque direction. Veuillez ajouter SF016 pour des vitesses indépendantes de montées et de descente.
Vitesses indépendantes de montée et de descente SF016 Vitesses réglables pour la montée et la descente. -
Extension faible vitesse SF017 Etend la plage de vitesse standard à 0,02 mm/min. -
Extension grande vitesse SF018-1 Etend la plage de vitesse standard à 1,525 mm/min.    -
Détection rupture SF019

La traverse s’arrête à une baisse soudaine de force. Pourcentage programmable de la force maximale.

• Dynamomètre de séries 5 ou 7 ou indicateur avec cellule de charge.
Maintien de charge SF020

Réglage dynamique de la position de la traverse afin de maintenir une force programmée pendant une période indéfinie ou spécifiée.

• Dynamomètre de séries 5 ou 7 ou indicateur avec cellule de charge.

• Si une durée spécifique est nécessaire, veuillez alors ajouter l’option cycle SF014 / durée de repos.

Précharge / contact échantillon SF021

Arrête la traverse et/ou initialise l’affichage du déplacement à une précharge initiale – utile pour les applications de tension, compression, ressort, élongation et autres applications. La précharge est programmable comme un pourcentage de l’échelle entière du dynamomètre/cellule de charge. Trois modes : (1) arrêt, (2) arrêt et initialisation et (3) initialiation sans arrêt.

•Dynamomètre de séries 5 ou 7 ou indicateur avec cellule de charge.
Profil SF022 Enregistre et rappelle les réglages des paramètres de test tels que vitesses, limites de déplacement, précharge, etc. Jusqu’à 50 profils peuvent être enregistrés. -
Paquet options complètes SFCOMP-1 Comprend toutes les fonctions listées ci-dessus, plus câble interface 09-1214 et câble USB 09-1158. Nécessite un dynamomètre de séries 5 ou 7 ou un indicateur avec cellule de charge.

134

Series-5 Dynamomètre digital perfectionné


  • Taux d'échantillonnage à haute vitesse de 7 000 Hz
  • Sorties USB, RS-232, Mitutoyo et analogique

Plus de détails

Series-5 Dynamomètre digital perfectionné

Series-7 Dynamomètre digital professionnel


  • Taux d'échantillonnage élevé à 14000 Hz
  • Mémoire de points individuels jusqu'à 5000 données téléchargeables vers un PC
  • Capture de données en continue jusqu'à 5000 données avec une fréquence jusqu'à 14000 Hz, téléchargeable sur PC

Plus de détails

Series-7 Dynamomètre digital professionnel

Series-5I Afficheur force/couple perfectionné


  • Capteurs interchangeables de force et de couple avec la technologie Plug & Test™
  • Fréquence d'échantillonnage avec vitesse élevée de 7000 Hz

Plus de détails

Series-5I Afficheur force/couple perfectionné

Series-7I Afficheur force/couple perfectionné


  • Capteurs interchangeables de force et de couple avec technologie plug & Test (capteurs vendus séparément)
  • Capture en continue des données jusqu’à 5 000 points de données, à 14 000 Hz max, téléchargeables vers un PC
  • 5 unités de mesure, plus coefficient de friction et unités définies par l’utilisateur avec choix du nom
  • Taux d’échantillonnage de grande vitesse 14 000 Hz

Plus de détails

Series-7I Afficheur force/couple perfectionné

MESURgauge Mesurgauge Logiciel d'analyse de charge et de déplacement


  • Envoie les données d'un dynamomètre ou couplemètre et l'affichage du déplacement vers un PC pour analyse ultérieure

Plus de détails

MESURgauge Mesurgauge Logiciel d'analyse de charge et de déplacement

Spécifications
Capacité de charge :3.4 kN < 900 mm/min
2.3 kN > 900 mm/min
Distance de déplacement maximale :360 mm
Plage de vitesse:Standard: 10-600 mm/min
Optional: 0.02 - 1,525 mm/min
Précision du réglage de la vitesse:±0.2%
Variation de la vitesse avec la charge:±0%
Précision du déplacement :±0,05 mm per 250 mm
Résolution du déplacement :0,02 mm
Reproductibilité du curseur limite :0,03 mm
Alimentation :Entrée universelle 80-240 VAC, 50/60 Hz, 120 W
Poids:Banc d'essai: 68kg
Poids d'expédition: 88kg
Certification:Certifié CE
Garantie:3 ans
